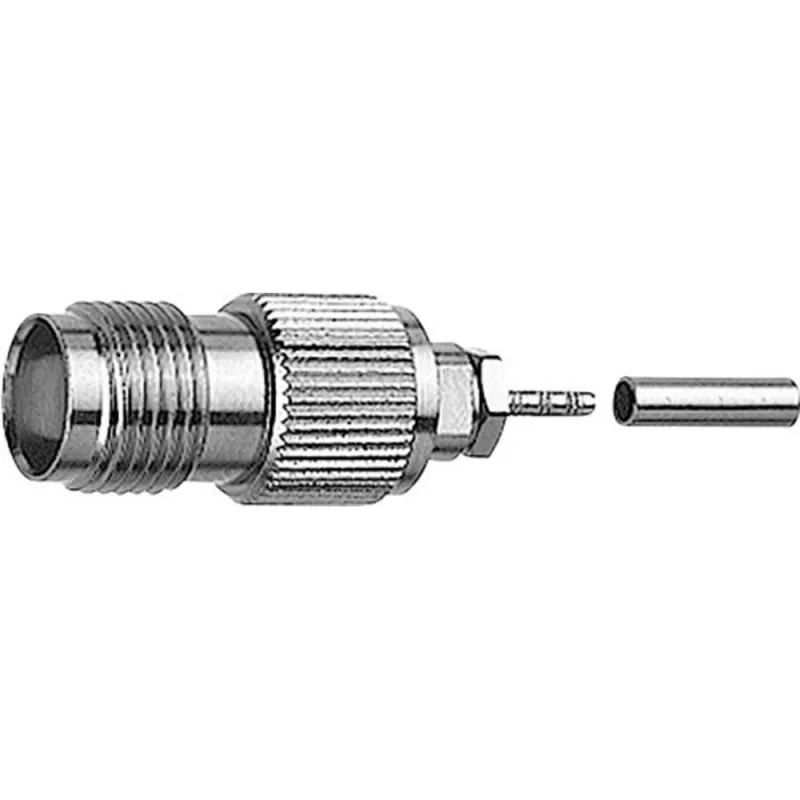

TELEGÄRTNER TNC lizdinė crimp jungtis RG-316/U kabeliui, 50 omų, 5 vienetų paketas (J01011A0050)

Kai reikia patikimo ir ilgaamžio ryšio aukšto dažnio grandinėse, kiekviena detalė turi būti nepriekaištinga. TELEGÄRTNER TNC lizdinė crimp jungtis su RG-316/U kabeliu užtikrina stabilų signalo perdavimą iki 11 GHz, todėl tinka net reikliausiems RF projektams.

Kodėl verta rinktis šią jungtį?

Crimp/crimp konstrukcija leidžia greitai ir saugiai prijungti kabelį nenaudojant lituoklio – tai taupo laiką ir užtikrina vienodą kokybę kiekvieną kartą. Auksu padengtas centrinis kontaktas ir nikeliuotas korpusas suteikia puikų laidumą bei atsparumą korozijai, o PTFE izoliatorius atlaiko ekstremalias temperatūras nuo -55 °C iki +155 °C.

Kam tai skirta?

• RG-316/U koaksialiniam kabeliui
• RF sistemoms, veikiančioms iki 11 GHz
• Laboratorijų ir testavimo įrangai
• Telekomunikacijų ir antenų sistemoms

Pagrindinės specifikacijos

• Jungties tipas: TNC lizdinė (moteriška)
• Impedansas: 50 omų
• Prijungimas: crimp/crimp
• Kabelių grupė: G07 (RG-316/U)
• Dažnių diapazonas: nuo DC iki 11 GHz
• Įtampos nominalas: 500 V RMS
• VSWR: ≤ 1,3 esant 6 GHz
• Kontaktų danga: auksas (centrinis), nikelis (korpusas)
• Izoliatorius: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• 5 vienetų paketas

Kaip naudoti?

Nuluokite RG-316/U kabelio galą, užmaukite jungties korpusą, įstatykite centrinį laidininką ir užspauskite crimp įrankiu. Patikrinkite, ar jungtis tvirtai laikosi ir ar nėra trumpojo jungimo. Rekomenduojame naudoti specialius crimp įrankius, skirtus RG-316/U kabeliui.

Patarimas: prieš montuodami įsitikinkite, kad jungties vidinis skersmuo atitinka jūsų kabelio išorinį skersmenį. Naudokite tik kokybiškus crimp įrankius – taip užtikrinsite patikimą ir ilgaamžį ryšį.
