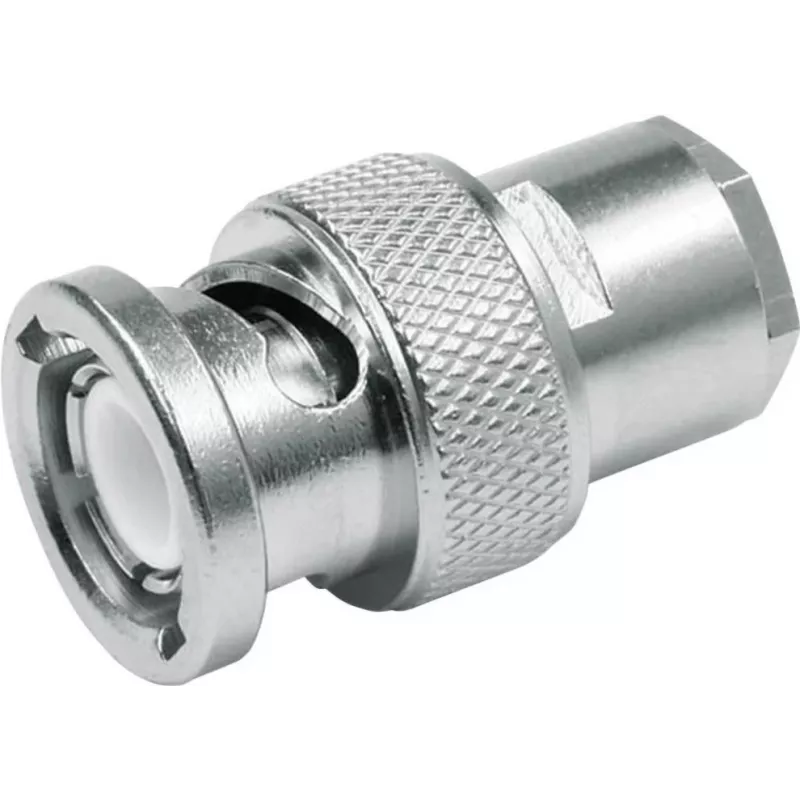

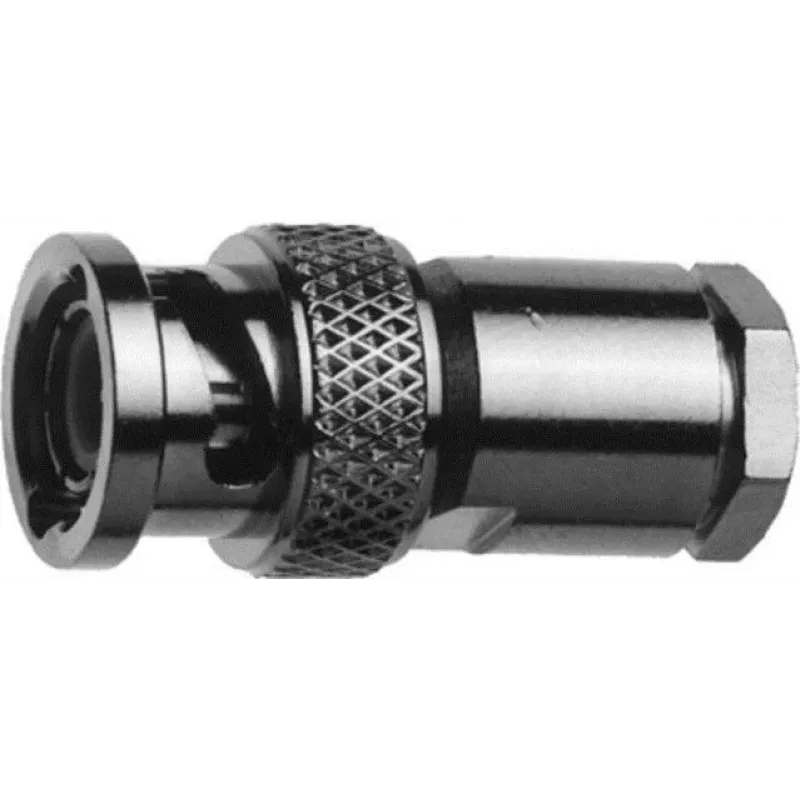

Telegärtner BNC tiesus kištukas G1 (RG-58C/U) su spaudžiamąja įvore J01000A0608

Kai reikia patikimo ryšio iki 4 GHz, dažnai viską lemia smulkmena – kištukas. Telegärtner BNC tiesus kištukas G1 (RG-58C/U) su spaudžiamąja įvore J01000A0608 išsiskiria preciziškai apdirbtu žalvario korpusu ir auksuotu centriniu kontaktu, kurie užtikrina stabilų signalą net ir reikliose RF grandinėse.

Kodėl verta rinktis šį kištuką

• 50 omų varža – optimalus signalo perdavimas
• Auksuotas centrinis kontaktas – atsparus korozijai, užtikrina pastovų laidumą
• PTFE izoliatorius – atsparus aukštai temperatūrai, maži dielektriniai nuostoliai
• Spaudžiamasis (crimp) tvirtinimas – patvarus ir atsparus vibracijai
• Platus darbinės temperatūros diapazonas: nuo -40°C iki +85°C

Kasdienis naudojimas

Šis tiesus BNC kištukas puikiai tinka RG-58C/U koaksialiniam kabeliui užspausti vaizdo, RF ir testavimo įrangoje. Spaudžiamosios įvorės konstrukcija suteikia įtempimo mažinimą, o nikeliuotas žalvario korpusas – mechaninį tvirtumą. VSWR ≤1,3 esant 3 GHz išlaiko puikią signalo kokybę aukšto dažnio grandinėse.

Techninės specifikacijos

• Jungties tipas: BNC
• Jungties lytis: vyriškoji (kištukas)
• Korpuso forma: tiesus
• Varža: 50 omų
• Kabelių grupė: G1
• Suderinami kabelių tipai: RG-58C/U, RG-58A/U, RG-141A/U, LMR-195
• Tvirtinimo būdas: crimp (išoriniam ir vidiniam laidininkui)
• Kontakto danga: auksas
• Korpuso danga: nikelis
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC – 4 GHz
• Įtampos vertė: 500 V (pikinė)
• VSWR: ≤ 1,3 esant 3 GHz
• Darbinė temperatūra: -40°C iki +85°C
• Korpuso medžiaga: žalvaris
• Kontakto medžiaga: žalvaris
• Dielektrinė atsparumo įtampa: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Sujungimų ciklai: ≥ 500

Pabaigai

Telegärtner precizinis apdirbimas garantuoja stabilų veikimą ir ilgaamžiškumą profesionaliuose įrenginiuose.
