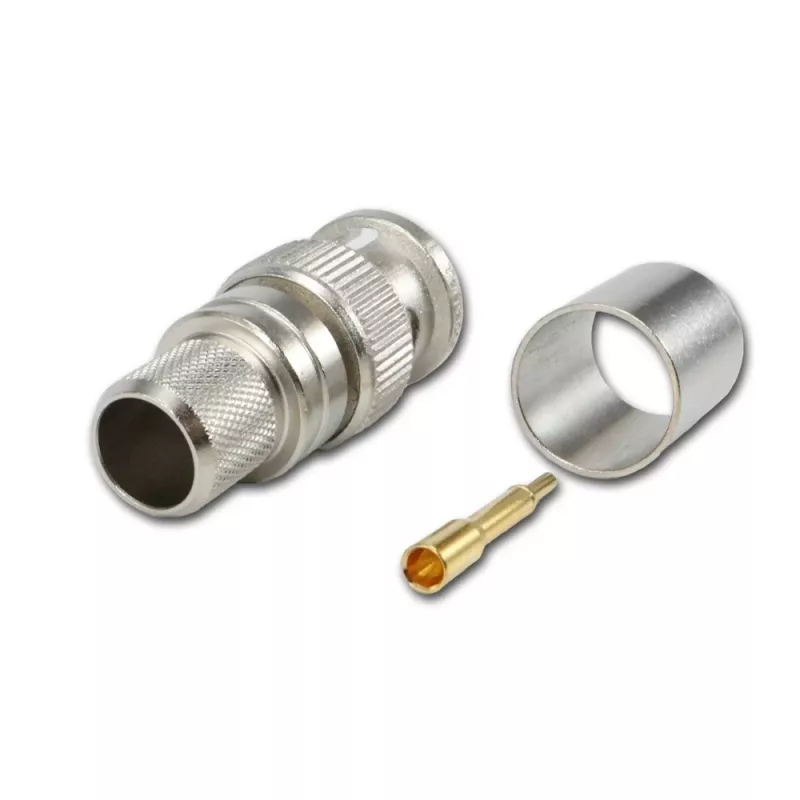

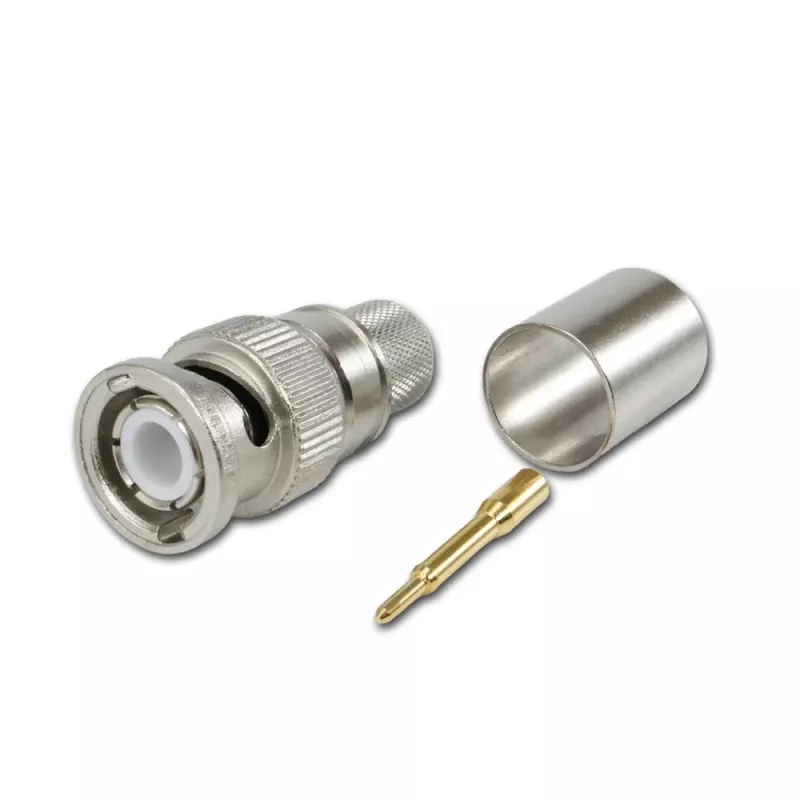

Telegärtner BNC suspaudžiamasis kištukas, skirtas RG214/U ir RG393/U, 50 omų, 1 vnt. J01000A0060

Telegärtner BNC crimp plug – profesionalus sprendimas, kai reikia patikimai užbaigti RG214/U arba RG393/U koaksialinį kabelį. Šis 50 omų varžos kištukas užtikrina stabilų signalo perdavimą net ir reikliose RF sistemose. BNC bajoneto fiksavimo mechanizmas leidžia greitai ir patikimai prijungti bei atjungti, o masyvus nikeliuotas žalvarinis korpusas su auksuotu centriniu kontaktu atlaiko intensyvų naudojimą.

Kodėl verta rinktis

• Patikimas crimp (užspaudimo) sujungimas – atsparus vibracijai ir ištraukimui.
• PTFE izoliacija išlaiko stabilią varžą plačiame temperatūrų diapazone.
• Tinka dažniams nuo DC iki 4 GHz, todėl tinka įvairiems RF taikymams.
• Ilgaamžis nikeliuotas žalvarinis korpusas ir auksuotas centrinis kontaktas.

Kam tinka

Šis BNC kištukas skirtas RF technikams, montuotojams ir entuziastams, kurie patys gamina ar remontuoja koaksialinius kabelius. Puikiai tinka kuriant individualius koaksialinius mazgus ryšių įrangai, naudojant RG214/U ar RG393/U kabelius. Taip pat tinka pakeisti susidėvėjusius BNC jungtis esamuose kabeliuose.

Pagrindinės specifikacijos

• Jungties tipas: BNC kištukas (male)
• Varža: 50 omų
• Suderinami kabeliai: RG214/U, RG393/U
• Montavimas: crimp (užspaudimas)
• Dažnių diapazonas: DC – 4 GHz
• Įtampa: 500 V RMS
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: nuo -55°C iki +155°C

Kaip naudoti

Prieš montuodami, nuimkite kabelio izoliaciją ir paruoškite ekraną bei centrinį laidininką pagal RG214/U ar RG393/U specifikacijas. Užmaukite crimp įvorę, įstatykite centrinį kontaktą ir užspauskite specialiu crimp įrankiu su atitinkamais kūgeliais. Patikrinkite, ar centrinis kontaktas tvirtai laikosi ir ar nėra trumpojo jungimo su ekranu.

Patarimas: Visada naudokite tinkamo dydžio crimp įrankį ir kūgelius, skirtus būtent RG214/U ar RG393/U kabeliui. Po užspaudimo patikrinkite sujungimo kokybę – netinkamas crimp gali sugadinti signalą. Laikykite jungtis sausose patalpose, kad išvengtumėte korozijos.
