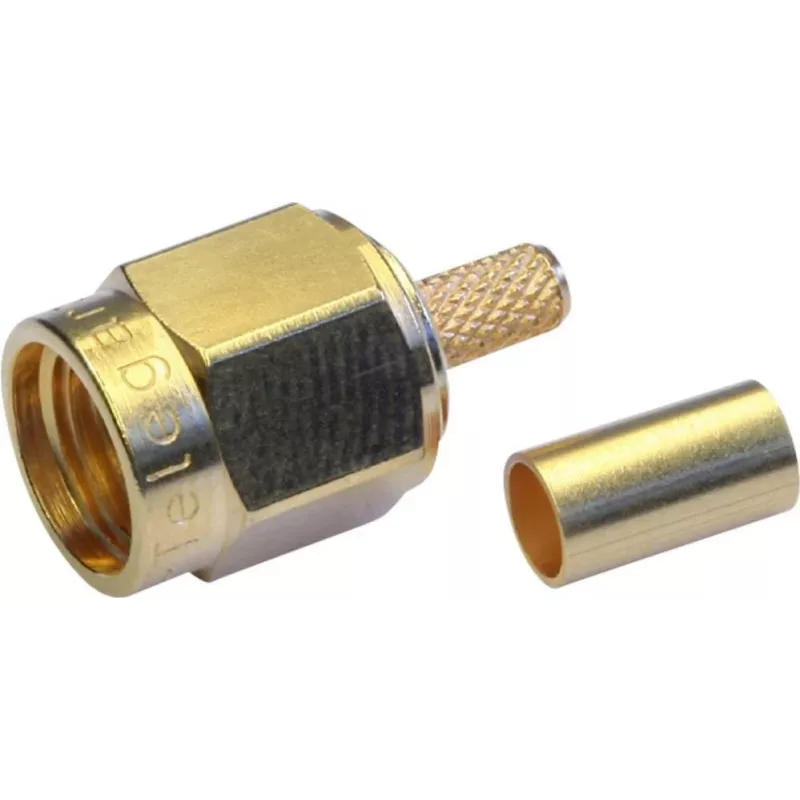

TELEGÄRTNER SMA kištukas, crimp/lituoti, G08 (RD-316) kabeliui, auksuotas J01150A0021

TELEGÄRTNER SMA kištukas – tai tiesus kabelio montavimo jungtis, skirta G08 grupės koaksialiniams kabeliams (RD-316, RG-174, RG-188, RG-316). Ji užtikrina patikimą ir mažų nuostolių ryšį antenų sistemose, testavimo stenduose ir ryšių įrangoje.

Kodėl verta rinktis

Auksuotas žalvarinis korpusas ir centrinis kontaktas užtikrina mažą kontaktinę varžą bei atsparumą korozijai. PTFE dielektrikas išlaiko stabilią 50 omų varžą iki 6 GHz dažnio. Crimp/lituoti prijungimas – ekranas suspaudžiamas, o centrinis kontaktas lituojamas – sukuria patvarų mechaninį ir elektrinį sujungimą net ir reikliose RF aplinkose.

Techninės specifikacijos

• Jungties tipas: SMA kištukas (male), tiesus
• Montavimas: kabelio montavimo
• Prijungimas: crimp (ekranas), lituoti (centrinis kontaktas)
• Kabelių grupė: G08 (suderinama su RD-316, RG-174, RG-188, RG-316)
• Varža: 50 omų
• Dažnių diapazonas: DC–6 GHz
• Kontakto ir korpuso danga: auksas
• Dielektrikas: PTFE
• Korpuso ir centrinio kontakto medžiaga: žalvaris
• Sujungimas: srieginis (5/16-36 UNS-2B)
• Įtampos vertė: 335 Veff (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Ilgaamžiškumas: 500 sujungimų ciklų
• Darbinė temperatūra: -65°C iki +165°C
• VSWR (maks.): 1,25 @ 6 GHz
• Atitinka RoHS reikalavimus

Kam tinka

• G08 koaksialinių kabelių prijungimui antenų sistemose
• RF testavimo ir matavimo įrangoje
• Ryšių įrenginiuose ir instrumentuose
• Ten, kur reikia dažno sujungimo ir atjungimo

Naudojimo patarimai

Prieš lituodami centrinį kontaktą, nuvalykite kabelio laidininką ir naudokite tinkamo galingumo lituoklį. Crimp įrankį pasirinkite pagal kabelio skersmenį – netinkamas įrankis gali pažeisti ekraną. Sujungę patikrinkite VSWR – jei jis viršija 1,25 esant 6 GHz, patikrinkite, ar centrinis kontaktas gerai įlituotas ir ar ekranas tvirtai suspaustas.
