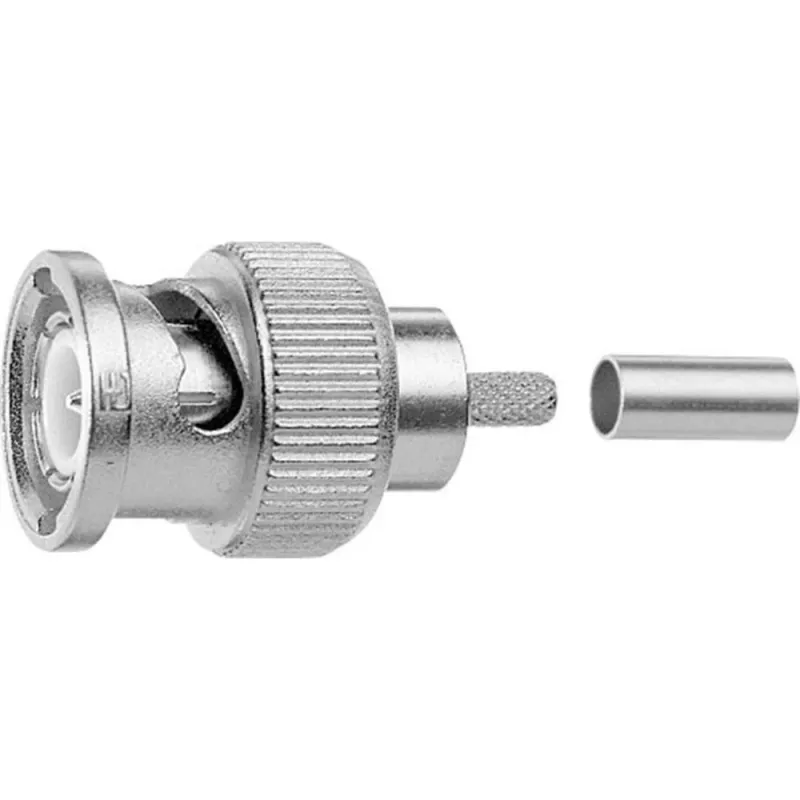

Telegärtner BNC kištukas (vyriškas) 75 omų Professional serijos koaksialiniams kabeliams J01002A0073

Profesionalams, montuojantiems HDTV, studijinę vaizdo įrangą ar palydovines sistemas, reikia jungčių, kurios užtikrintų nepriekaištingą signalą. Telegärtner BNC vyriškas kištukas su crimp užspaudimu yra būtent toks sprendimas – suprojektuotas 75 omų varžai ir dažniams iki 3 GHz.

Kodėl verta rinktis

Ši Professional serijos jungtis pasižymi grąžinimo nuostoliais ≥28 dB esant 3 GHz dažniui, todėl signalas išlieka švarus net perduodant aukštos raiškos vaizdą. Tiksliai apdirbtas korpusas ir centrinis kontaktas užtikrina patikimą, mažai nuostolių turinčią jungtį. Crimp užspaudimas tiek centriniam laidininkui, tiek ekranavimui leidžia greitai ir tvirtai sumontuoti kabelį, atsparų pakartotiniam jungimui.

Kam tinka

• HDTV ir skaitmeninės vaizdo transliacijos įrangai
• Profesionalioms vaizdo komutavimo ir maršrutizavimo sistemoms
• 75 omų koaksialinių kabelių mazgams studijose ir lauko sąlygomis

Pagrindinės specifikacijos

• Jungties tipas: BNC vyriškas kištukas (bayonet užraktas)
• Varža: 75 omų
• Dažnių diapazonas: nuo nuolatinės srovės iki 3 GHz
• Grąžinimo nuostoliai (HDTV): ≥ 28 dB @ 3 GHz
• Montavimas: crimp (centrinis laidininkas ir ekranavimas)
• Suderinamas centrinio laidininko skersmuo: 1,2 mm
• Suderinamas dielektriko skersmuo: 4,8 mm
• Korpuso orientacija: tiesi
• Tvirtinimo tipas: kabelio montavimas

Kaip naudoti

Nuimkite kabelio izoliaciją taip, kad atidengtumėte centrinį laidininką ir ekranavimą pagal crimp jungties reikalavimus. Užmaukite jungties korpusą ant kabelio, įstatykite centrinį laidininką į kontaktą ir užspauskite specialiomis crimp replėmis. Patikrinkite, ar kabelio matmenys atitinka nurodytus (1,2 mm centras, 4,8 mm dielektrikas), kad jungtis tinkamai priglustų.

Patarimas: naudokite tik BNC jungtims skirtas crimp replės – taip pasieksite garantuotą našumą. Prieš montuodami visada patikrinkite kabelio skersmenis, kad išvengtumėte signalo nuostolių.
