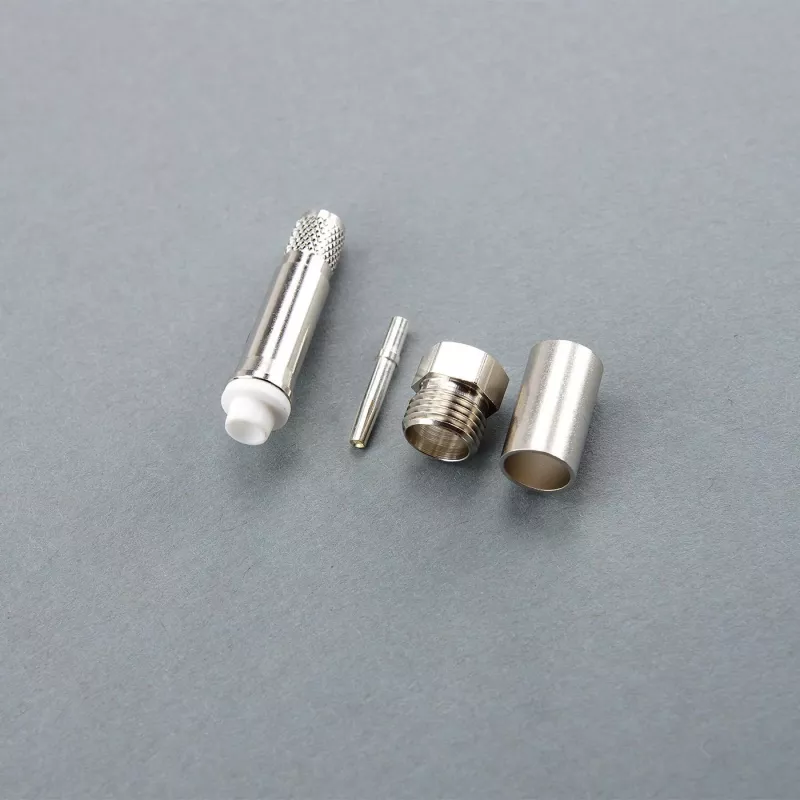

Telegärtner FME lizdinis crimp jungtis LMR-240 kabeliui, 50 omų, DC-3 GHz, nikeliuotas žalvaris, auksuotas kontaktas J01701A0003Z

Dažnių diapazonas nuo DC iki 3 GHz – tai, ką iškart pastebėsite šioje Telegärtner FME lizdinėje crimp jungtyje. Ji skirta LMR-240 kabeliui ir užtikrina 50 omų varžą, todėl signalas išlieka švarus net reikliose mobiliosiose ar stacionariose sistemose.

Kodėl verta rinktis

• Platus dažnių ruožas: DC–3 GHz, VSWR ≤1,3 esant 2,5 GHz – mažai atspindžių, patikimas perdavimas.
• Ilgaamžė konstrukcija: žalvarinis korpusas nikeliuotas, centrinis kontaktas auksuotas – atsparumas korozijai ir ≥500 sujungimų.
• Tikslus suderinamumas: numatytas LMR-240 kabeliui (dielektriko skersmenys 1,5 mm vidinis ir 3,8 mm išorinis).
• Atitinka RoHS reikalavimus – tinka šiuolaikinei įrangai.

Techninė informacija

• Jungties tipas: FME lizdas (moteriškas)
• Montavimas: crimp
• Kabelio suderinamumas: LMR-240
• Varža: 50 omų
• Dažnių diapazonas: DC–3 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontakto medžiaga: žalvaris, auksuotas
• Izoliacija: PTFE
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Sujungimų ciklai: ≥500
• Tvirtinimo tipas: prie kabelio

Kam tinka

Ši jungtis puikiai tiks radijo mėgėjams, antenų montuotojams, ryšio sistemų integratoriams ar bet kam, kas naudoja LMR-240 kabelį ir nori stabilaus ryšio iki 3 GHz. Ji taip pat tinka tiems, kurie vertina ilgaamžiškumą ir atsparumą aplinkos poveikiui – dėl nikeliuoto korpuso ir auksuoto kontakto jungtis atlaiko net 500 sujungimų ciklų.

Kaip naudoti

Nuimkite LMR-240 kabelio izoliaciją taip, kad atidengtumėte centrinį laidininką ir ekraną. Užmaukite crimp įvorę, įstatykite kabelį į jungtį ir užspauskite specialiomis crimp replėmis. Patikrinkite, ar centrinis kontaktas tvirtai laikosi, ir prijunkite prie FME lizdo. Dėl 50 omų varžos užtikrinsite minimalius signalo nuostolius.

Patarimas: prieš crimpavimą įsitikinkite, kad kabelio dielektriko skersmenys atitinka 1,5 mm (vidinis) ir 3,8 mm (išorinis) – taip jungtis tiks idealiai. Naudokite tik kokybiškas crimp reples, kad kontaktas būtų patikimas.
