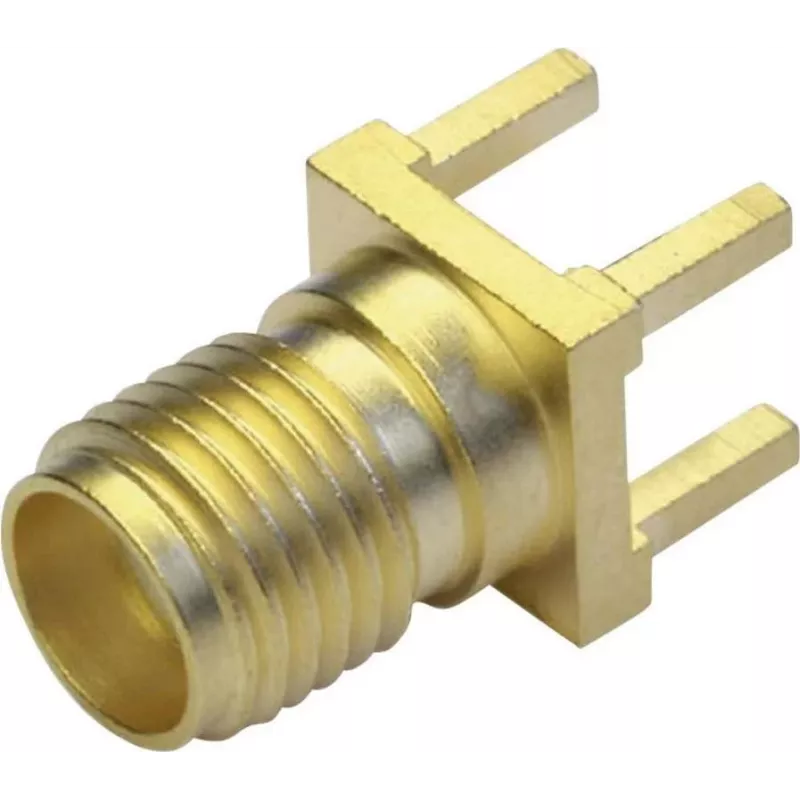

Telegärtner SMA lizdas PCB montavimo jungtis, 50 omų, auksuota, Z79 serijos J01151A0931

Kai reikia patikimo 50 omų aukšto dažnio sujungimo ant spausdintinės plokštės, ši SMA lizdo jungtis su auksuotais kontaktais ir korpusu užtikrina stabilų signalą iki 18 GHz. Tai sprendimas, kuris prailgina įrenginio tarnavimo laiką ir sumažina trikdžius.

Kam skirta

Inžinieriams ir technikams, kurie konstruoja RF grandines, testavimo įrangą ar ryšio prietaisus, kur reikalingas patvarus ir tikslus SMA sujungimas ant PCB. Tinka tiek prototipų gamybai, tiek serijinei produkcijai.

Pagrindinės savybės

• SMA serijos lizdas (moteriškas) montavimui ant PCB
• 50 omų varža su PTFE dielektriku – stabilios charakteristikos
• Auksuotas korpusas ir kontaktas – atsparumas korozijai, maži nuostoliai
• Tiesi orientacija, litavimo prijungimas
• Dažnių diapazonas nuo DC iki 18 GHz, VSWR maks. 1,2:1 esant 18 GHz
• Darbinė temperatūra nuo -65 °C iki +165 °C, 500 sujungimų ciklų patvarumas

Specifikacijos

• Jungties serija: SMA
• Jungties lytis: lizdas (moteriška)
• Montavimo tipas: PCB montavimas
• Varža: 50 omų
• Prijungimo būdas: litavimas
• Kontakto danga: auksas
• Korpuso danga: auksas
• Dielektriko medžiaga: PTFE
• Orientacija: tiesi
• Dažnių diapazonas: DC–18 GHz
• VSWR (maks.): 1,2:1 @ 18 GHz
• Izoliacijos varža: 5 GΩ min.
• Įtampa: 335 Vrms
• Darbinė temperatūra: -65 °C iki +165 °C
• Patvarumas: 500 sujungimų ciklų
• Gamintojo serija: Z79
• Prievadų skaičius: 1

Kaip naudoti

Lituokite jungtį prie PCB pagal jos kontaktų išdėstymą. Rekomenduojama naudoti tinkamą litavimo temperatūrą, kad nepažeistumėte PTFE dielektriko. Sujungus su SMA kištuku, užtikrinamas patikimas 50 omų ryšys.

Patarimas: prieš lituodami patikrinkite, ar PCB kontaktų aikštelės tiksliai atitinka jungties kojelių išdėstymą. Naudokite švarų lituoklį ir nekaitinkite per ilgai – taip išvengsite dielektriko deformacijos ir išlaikysite stabilias aukšto dažnio savybes.
