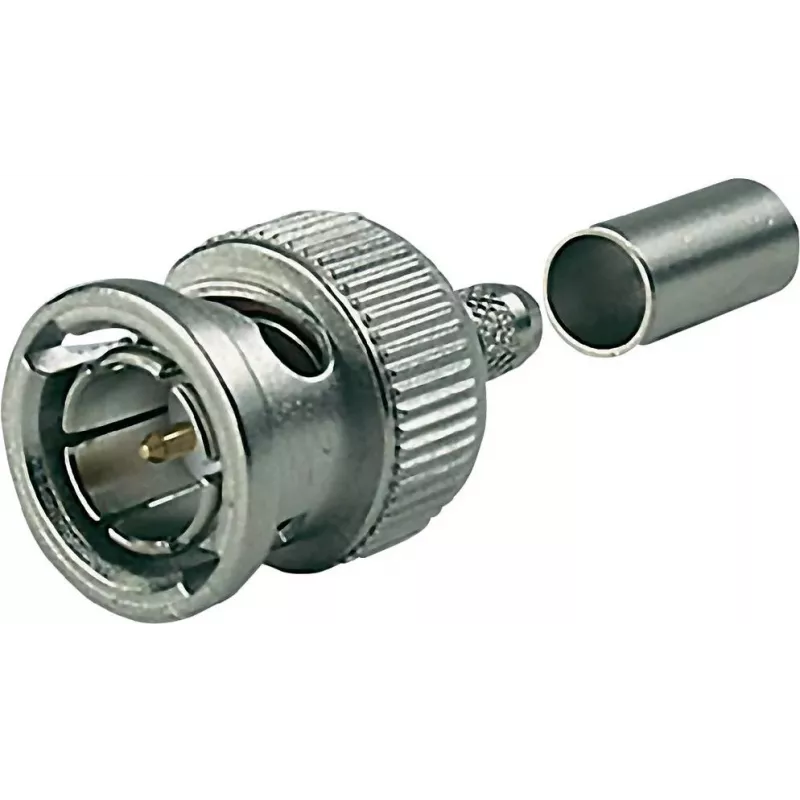

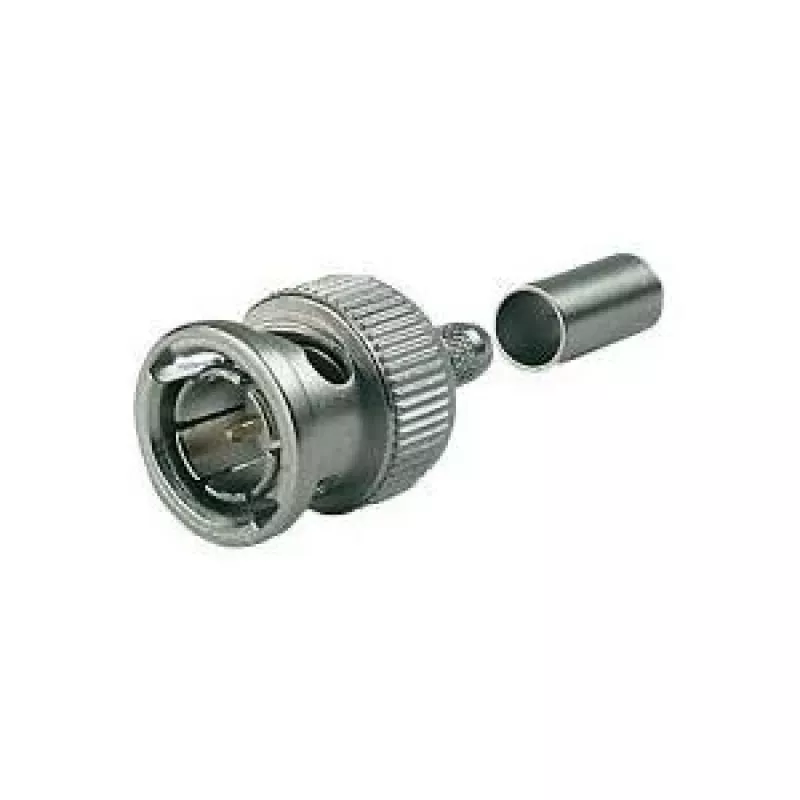

Telegärtner BNC crimp plug 75 Ohm, skirta RG-179B/U, RG-187A/U, RG-316/U (J01002A0058)

Kai reikia nepriekaištingos signalo kokybės aukštos raiškos vaizdo ir RF sistemose, šis BNC kištukas užtikrina patikimą ryšį iki 3 GHz dažnių. Telegärtner J01002A0058 – tai 75 omų BNC kištukas (vyriškas), skirtas profesionaliam naudojimui.

Kodėl verta rinktis

• Platus dažnių diapazonas: nuo DC iki 3 GHz
• Žemas VSWR ≤ 1,25 esant 3 GHz
• Didelė izoliacijos varža ≥ 5 GΩ
• Darbinė temperatūra nuo -40 °C iki +85 °C
• Ilgaamžiškumas: ≥ 500 sujungimo ciklų

Techninė informacija

• Jungties tipas: BNC kištukas (vyriškas)
• Varža: 75 Ohm
• Montavimas: išorinio laidininko – crimp, vidinio – lituojamas
• Suderinami kabeliai: RG-179B/U, RG-187A/U, RG-316/U
• Dielektrinė skvarba: 1500 Veff
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1,0 mΩ
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Dielektriko medžiaga: PTFE

Kam tinka

Šis BNC kištukas puikiai tinka tiems, kurie montuoja profesionalias vaizdo stebėjimo sistemas, RF įrangą arba aukštos kokybės vaizdo perdavimo linijas. Dėl suderinamumo su plonais ir lanksčiais kabeliais (RG-179B/U, RG-187A/U, RG-316/U) jis dažnai naudojamas ten, kur reikalingas didelis lankstumas ir patikimumas.

Kaip naudoti

Prieš montuodami įsitikinkite, kad kabelio tipas atitinka reikalavimus. Nuimkite išorinę izoliaciją, paruoškite ekranavimą ir centrinį laidininką. Užspauskite crimp įrankį ant išorinio kontakto, o centrinį laidininką prilituokite. Patikrinkite, ar kontaktai tvirtai laikosi ir ar nėra trumpojo jungimo.

Patarimas: naudokite tinkamo dydžio crimp įrankį, kad užtikrintumėte patikimą sujungimą. Periodiškai patikrinkite, ar kontaktai neoksidavę – tai prailgins jungties tarnavimo laiką.
