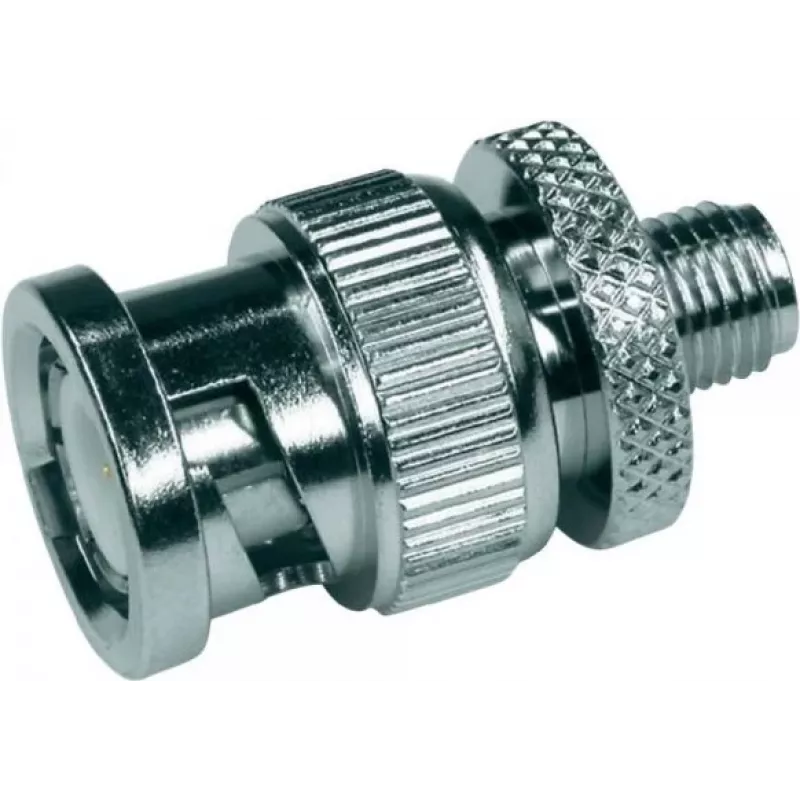

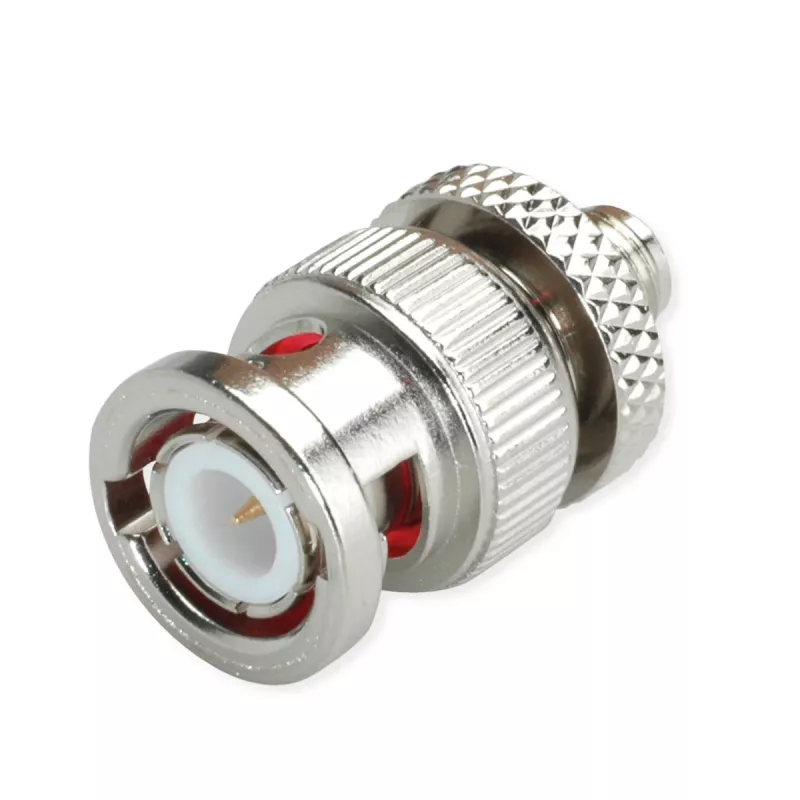

Telegärtner BNC male to SMA female RF koaksialinis adapteris, 50 omų, tiesus, J01008A0017

50 omų impedancija ir dažnių diapazonas iki 4 GHz – tai, ką iš karto pastebėsite šiame Telegärtner J01008A0017 adapteryje. Jis skirtas sujungti BNC kištuką su SMA lizdu, išlaikant signalo kokybę ir patikimą mechaninį kontaktą.

Kam tai skirta

RF technikams, laboratorijų inžinieriams ir radijo mėgėjams, kurie dažnai keičia jungtis bandymų metu arba jungia skirtingus įrenginius. Taip pat tinka pramonės ir telekomunikacijų aplinkose, kur reikalingas stabilus ir pakartojamas ryšys.

Pagrindinės savybės

• BNC kištukas į SMA lizdą, tiesios konstrukcijos adapteris
• 50 Ω impedancija, dažnių diapazonas nuo DC iki 4 GHz
• VSWR ≤ 1,3 esant 3 GHz – minimalūs signalo atspindžiai
• Nikeliuotas žalvarinis korpusas, auksuoti žalvariniai kontaktai
• PTFE izoliatorius – maži nuostoliai ir atsparumas temperatūrai
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Sujungimų ciklų skaičius: ≥ 500

Specifikacijos

• Jungtis A: BNC kištukas
• Jungtis B: SMA lizdas
• Impedancija: 50 Ω
• Dažnių diapazonas: DC–4 GHz
• VSWR: ≤ 1,3 esant 3 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparuma: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: -40 °C iki +85 °C
• Sujungimų ciklai: ≥ 500

Kaip naudoti

Šis adapteris puikiai tinka laikiniems sujungimams ar bandymų stendams, kur jungtys dažnai perjungiamos. Auksuoti kontaktai užtikrina mažą kontaktinę varžą ir ilgaamžiškumą. Jei įrenginys bus naudojamas nuolat, rekomenduojama naudoti specialų kabelį su atitinkamomis jungtimis, kad būtų sumažinti įterpimo nuostoliai.

Patarimas: prieš jungdami patikrinkite, ar BNC jungtis tvirtai užsifiksuoja pasukus ketvirtį apsisukimo, o SMA – priveržkite ranka, nevartokite jėgos. Laikykite adapterį švarioje, sausoje vietoje, kad išvengtumėte kontaktų oksidacijos.
