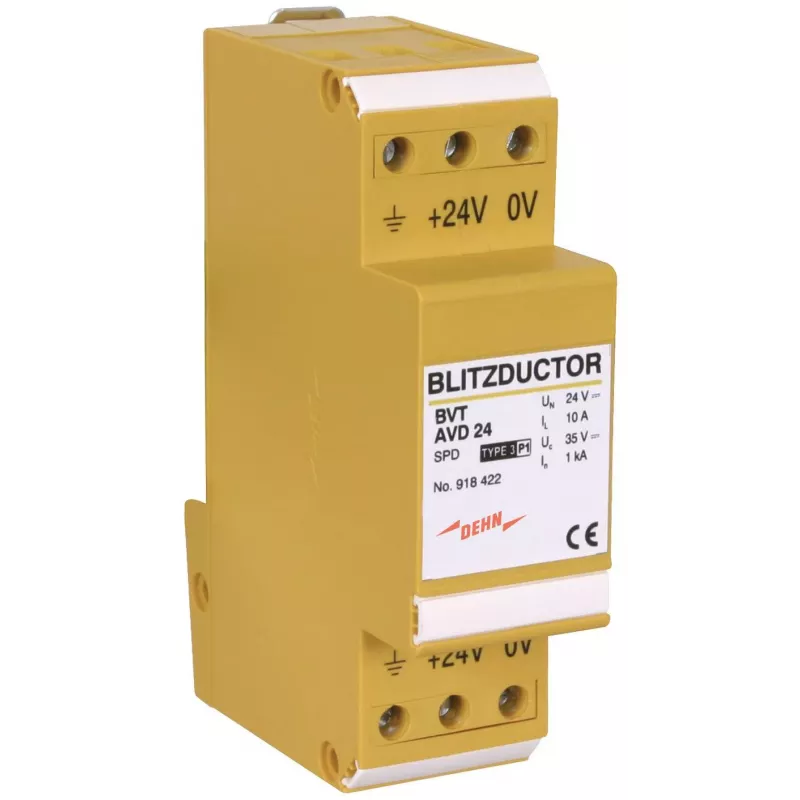

DEHN 918422 BLITZDUCTOR VT kombinuotas žaibo srovės ir viršįtampių ribotuvas DC maitinimo sistemoms, 24 V DC, 1+2 tipo SPD

Jei jūsų 24 V DC maitinimo linija eina per pastatą, kuriame yra jautri elektronika, vienas netikėtas žaibo išlydis gali paversti ją neveikiančia krūva. DEHN 918422 BLITZDUCTOR VT – tai kombinuotas žaibo srovės ir viršįtampių ribotuvas, sukurtas būtent tokioms situacijoms. Jis sumontuojamas ant 35 mm DIN bėgelio ir apsaugo dvi laidines DC linijas, nukreipdamas pavojingus trumpalaikius viršįtampius į įžeminimą.

Kodėl verta rinktis šį modelį

Šis ribotuvas pasižymi itin didele iškrovos galia: vardinis iškrovos srovė In siekia 10 kA (8/20 µs), bendra iškrovos srovė Itotal – 20 kA, o žaibo impulso srovė Iimp – 2,5 kA vienai linijai (10/350 µs). Tai reiškia, kad jis atlaiko net stiprius žaibo sukeltus viršįtampius. Be to, žema įtampos apsaugos riba (≤150 V esant In, ≤100 V esant 1 kV/µs) užtikrina, kad prie linijos prijungti įrenginiai patirs minimalią liekamąją įtampą. Reakcijos laikas – mažesnis nei 1 ns, todėl apsauga suveikia akimirksniu.

Kam tinka

Šis įrenginys skirtas elektrikams, skydų montuotojams ir objektų administratoriams, kurie turi apsaugoti 24 V DC maitinimo sistemas pramonės įmonėse, telekomunikacijų infrastruktūroje ar atsinaujinančios energijos įrenginiuose. Idealiai tinka ten, kur DC grandinės gali patirti žaibo sukeltus viršįtampius ar perjungimo transientus.

Pagrindinės savybės

• Kombinuotas žaibo srovės ir viršįtampių ribotuvas DC maitinimo sistemoms
• Vardinė įtampa: 24 V DC, maks. nuolatinė darbinė įtampa: 28 V DC
• Didelė iškrovos galia: In 10 kA (8/20 µs), Itotal 20 kA, Iimp 2,5 kA vienai linijai (10/350 µs)
• Žema įtampos apsaugos riba: ≤150 V esant In, ≤100 V esant 1 kV/µs
• Greitas reakcijos laikas: <1 ns
• Serijinė varža vienai linijai: <0,5 Ω
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Montuojamas ant 35 mm DIN bėgelio, jungiama varžtiniais gnybtais
• Apsaugo 2 laidus (pvz., L+/L- į PE)
• Korpusas: liepsnai atsparus termoplastikas
• Atitinka IEC 61643-21 ir EN 61643-21

Specifikacijos

• Produkto tipas: kombinuotas žaibo srovės ir viršįtampių ribotuvas
• Paskirtis: DC maitinimo sistemos
• Vardinė įtampa (UN): 24 V DC
• Maks. nuolatinė darbinė įtampa (UC): 28 V DC
• Vardinė iškrovos srovė (In) (8/20 µs): 10 kA
• Bendra iškrovos srovė (Itotal) (8/20 µs): 20 kA
• Žaibo impulso srovė (Iimp) (10/350 µs) vienai linijai: 2,5 kA
• Įtampos apsaugos riba (UP) esant In: ≤150 V
• Įtampos apsaugos riba (UP) esant 1 kV/µs: ≤100 V
• Serijinė varža vienai linijai: <0,5 Ω
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Montavimo tipas: 35 mm DIN bėgelis
• Jungties tipas: varžtiniai gnybtai
• Apsaugomų laidų skaičius: 2
• Apsaugos technologija: dujų išlydžio vamzdelis (GDT) ir varistorius/diodas
• Atitiktis standartams: IEC 61643-21, EN 61643-21
• Korpuso medžiaga: termoplastikas, liepsnai atsparus
• Reakcijos laikas: <1 ns

Naudojimo patarimai

Montuokite BLITZDUCTOR VT kuo arčiau saugomo įrenginio maitinimo įėjimo. Užtikrinkite tinkamą įžeminimą ir naudokite trumpus, tiesius laidininkus, kad sumažintumėte liekamąją įtampą. Siekdami optimalaus veikimo, suderinkite su priešsroviniais ir priešpriešiniais viršįtampių ribotuvais pagal gamintojo rekomendacijas.

Patarimas: prieš montuodami įsitikinkite, kad DC linijos įtampa neviršija 28 V DC, ir visada laikykitės vietinių elektros saugos taisyklių. Reguliariai tikrinkite įžeminimo varžą – nuo jos priklauso viso ribotuvo efektyvumas.
