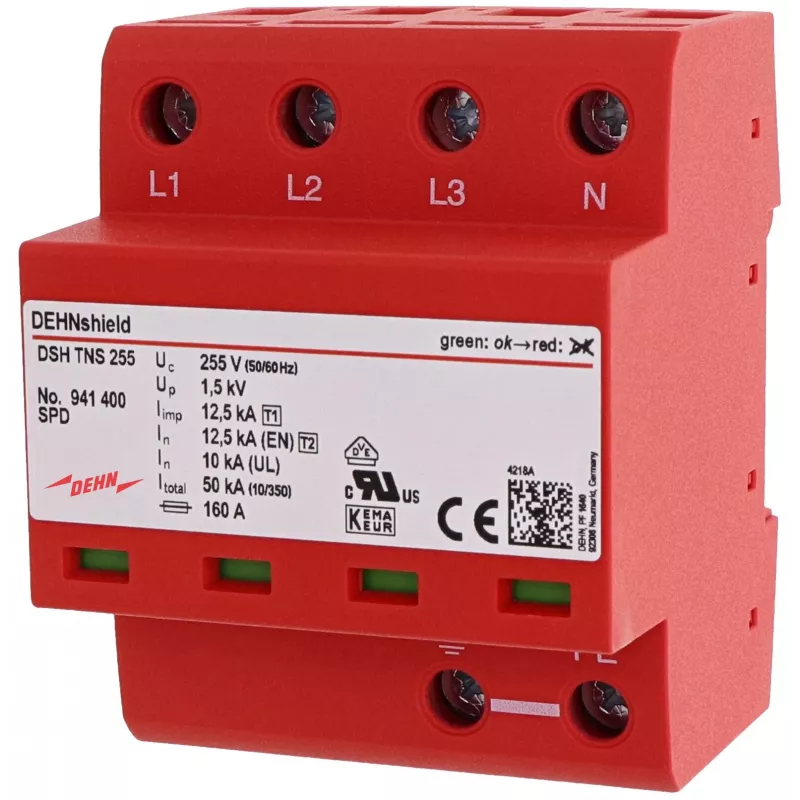

DEHN DSH TNS 255 1+2 tipo kombinuotas apsaugos nuo viršįtampių įrenginys TN-S sistemoms

Vos vienas žaibo išlydis ar netikėtas perjungimas elektros tinkle gali per sekundės dalį sugadinti brangią įrangą – nuo kompiuterių iki gamybos linijų. Su DEHN DSH TNS 255 tokie rūpesčiai lieka praeityje. Šis kombinuotas 1+2 tipo apsaugos įrenginys skirtas trifazėms TN-S sistemoms ir užtikrina patikimą apsaugą tiek pastato įvade, tiek skirstomuosiuose skyduose, todėl jūsų įranga veikia be pertrūkių net ir audrų metu.

Kam jis skirtas

Elektrikams, skydų gamintojams ir pastatų prižiūrėtojams, kuriems reikia patikimos apsaugos pramonės objektuose, komerciniuose pastatuose ar infrastruktūroje su TN-S įžeminimo sistema. Puikiai tinka tiek naujiems įrengimams, tiek modernizavimui, kai vietos nedaug, o reikia kompaktiško sprendimo ant DIN bėgelio.

Pagrindiniai privalumai

• Kombinuotas 1+2 tipo apsaugos įrenginys pagal IEC/EN 61643-11, skirtas TN-S sistemoms (3 fazės, 5 laidai).
• Didelė impulsinės srovės talpa: 7 kA (10/350 µs) kiekvienai grandinei L-N ir N-PE.
• Vardinė iškrovos srovė 20 kA (8/20 µs) ir gesinimo srovė 50 kA rms.
• Žemas apsaugos lygis ≤ 1,5 kV – efektyvi apsauga žemyn esantiems įrenginiams.
• Kompaktiškas 4 modulių (4 TE) dizainas, tvirtinamas ant 35 mm DIN bėgelio, raudonas termoplastinis korpusas (UL 94 V-0).
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C.
• Atsparumas trumpajam jungimui 50 kA rms su maksimaliu atsarginiu saugikliu 160 A gG (saugiklis neįmontuotas).

Specifikacijos

• SPD tipas: 1+2 tipo kombinuotas apsaugos įrenginys
• Tinklo sistema: TN-S (3 fazės, 5 laidai)
• Vardinė įtampa (U_N): 230 / 400 V AC
• Maksimali nuolatinė darbinė įtampa (U_C): 255 V AC
• Vardinė iškrovos srovė (I_n) (8/20 µs): 20 kA (L-N / N-PE)
• Impulsinė srovė (I_imp) (10/350 µs): 7 kA (L-N / N-PE)
• Apsaugos lygis (U_p): ≤ 1,5 kV (L-N / N-PE)
• Gesinimo srovė (I_fi): 50 kA rms
• Reagavimo laikas (t_A): ≤ 100 ns
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Tvirtinimas: 35 mm DIN bėgelis
• Modulių skaičius: 4 TE (4 x 17,5 mm)
• Atsparumas trumpajam jungimui (I_SCCR): 50 kA rms (su maksimaliu atsarginiu saugikliu)
• Maksimalus atsarginis saugiklis: 160 A gG
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0
• Atitiktis standartams: IEC 61643-11 / EN 61643-11
• Integruotas atsarginis saugiklis: ne

Patarimai

Norėdami užtikrinti optimalią apsaugą, įrenkite DSH TNS 255 kuo arčiau pastato maitinimo įvado arba skirstomajame skyde. Visada derinkite jį su kitais apsaugos įrenginiais aukščiau ir žemiau grandinėje, kad gautumėte visapusišką apsaugos koncepciją. Nepamirškite neviršyti maksimalaus atsarginio saugiklio nominalo, kad išlaikytumėte atsparumą trumpajam jungimui.
