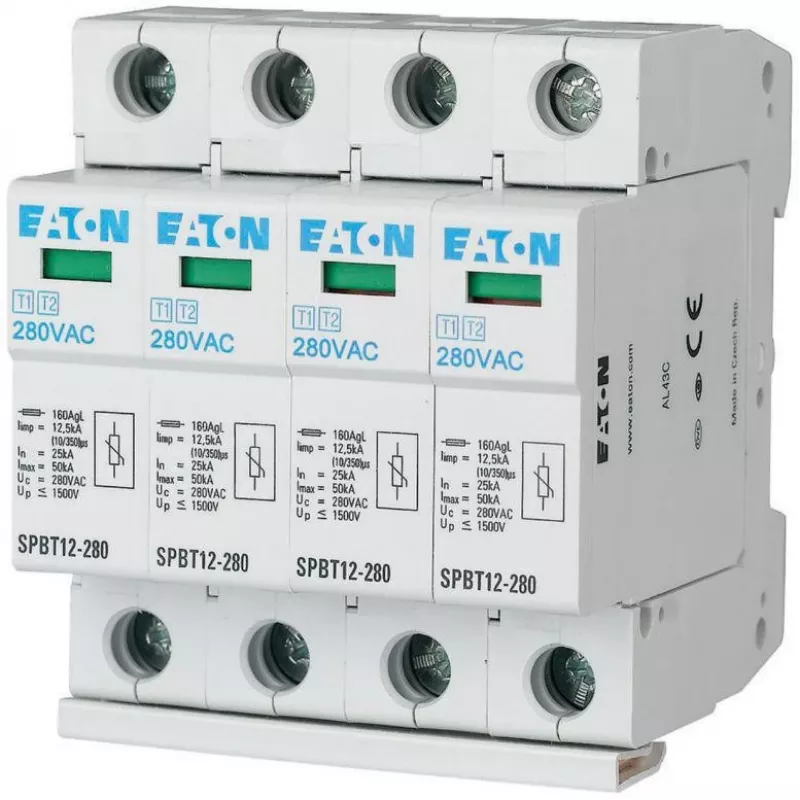

EATON SPBT12-280/4 Apsaugos nuo viršįtampių įtaisas 1+2 tipo 4 polių 12,5kA 1,5kV TN/TNS

Ar žinojote, kad žaibas gali pakenkti jūsų elektros prietaisams net ir netrenkęs tiesiai į namus? Su EATON SPBT12-280/4 apsaugos nuo viršįtampių įtaisu jūsų brangi elektronika bus saugi tiek nuo tiesioginių žaibo smūgių, tiek nuo perjungimo viršįtampių tinkle. Šis kombinuotas 1+2 tipo įtaisas – tai patikimas skydas jūsų namų ar biuro elektros sistemai.

Privalumai jūsų kasdieniam gyvenimui

Nereikia montuoti dviejų atskirų įrenginių – šis vienas kombinuotas tipas sutaupo vietos skirstomajame skyde ir sumažina montavimo išlaidas. Jis atlaiko net 12,5 kA impulsinę srovę (10/350 µs) ir iki 50 kA maksimalią iškrovos srovę, tad jūsų šaldytuvas, kompiuteris ar televizorius bus apsaugoti net ir per stipriausią audrą. O žalias/raudonas indikatorius leidžia akimirksniu patikrinti, ar įtaisas veikia tinkamai.

Kam šis įtaisas tinka?

• Namų skirstomiesiems skydams – apsaugokite visą namo elektros instaliaciją
• Biurų ir komercinėms patalpoms – užtikrinkite nepertraukiamą svarbios įrangos darbą
• Pramoniniams objektams – patikima apsauga nuo žaibo ir perjungimo viršįtampių
• TN ir TNS įžeminimo sistemoms – puikus suderinamumas

Pagrindinės specifikacijos

• Tipas: 1+2 (kombinuotas)
• Polių skaičius: 4
• Vardinė sistemos įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc): 280 V AC
• Impulsinė srovė (Iimp) (10/350 µs): 12,5 kA
• Vardinė iškrovos srovė (In) (8/20 µs): 20 kA
• Maksimali iškrovos srovė (Imax) (8/20 µs): 50 kA
• Apsaugos įtampos lygis (Up): ≤ 1,5 kV
• Įžeminimo sistemos: TN-S, TT, TN-C-S
• Montavimas: ant DIN bėgelio
• Plotis: 4 TE (72 mm)
• Atsparumas trumpajam jungimui (Isccr): 50 kA
• Sekimo srovės gesinimo galimybė (Ifi): 100 A (N-PE)
• Darbinė temperatūra: nuo -40 iki +80 °C
• Apsaugos režimas: L-N, N-PE
• Būklės indikacija: vizualinė (žalia/raudona)
• Atitinka standartus: IEC/EN 61643-11

Kaip naudoti?

Įtaisas montuojamas ant DIN bėgelio pagrindiniame skirstomajame skyde. Prieš montuodami išjunkite maitinimą. Prijunkite laidus pagal gamintojo schemą – faziniai laidai prie L1, L2, L3 gnybtų, nulinis prie N, o apsauginis įžeminimas prie PE. Po montavimo patikrinkite, ar indikatorius rodo žalią spalvą – tai reiškia, kad įtaisas veikia. Jei indikatorius raudonas, įtaisą būtina pakeisti.

Patarimas: norėdami užtikrinti maksimalią apsaugą, šį įtaisą derinkite su žemesnės klasės apsaugos įtaisais (2 ar 3 tipo) prie jautrių prietaisų. Nepamirškite laikytis vietinių elektros instaliacijos taisyklių ir gamintojo rekomendacijų. Periodiškai tikrinkite indikatorių – ypač po audrų.
