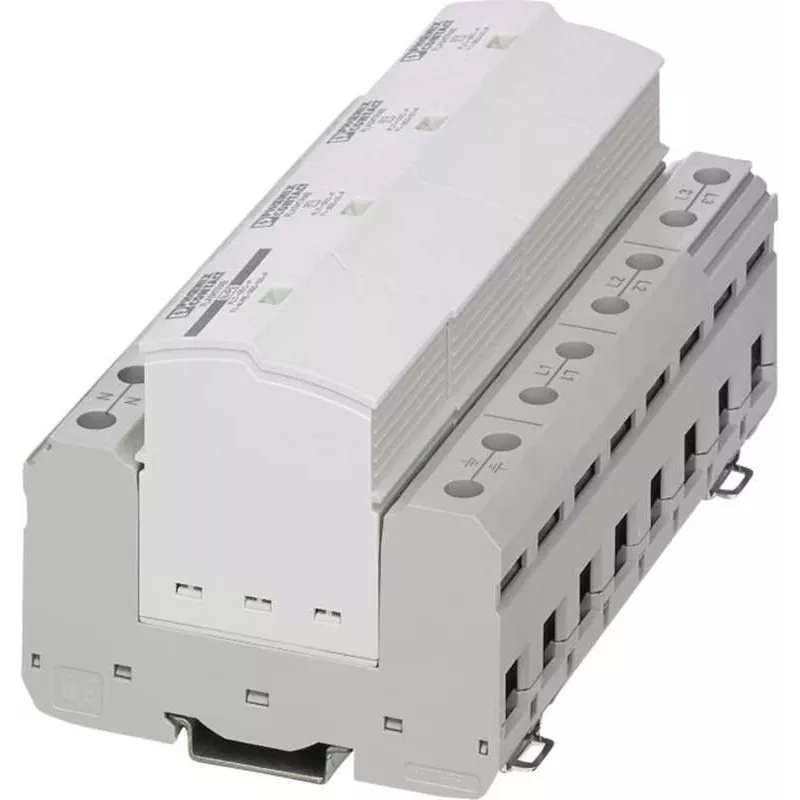

Phoenix Contact FLT-SEC-P-T1-3S-350/25-FM 1 tipo viršįtampių ribotuvas, 3 fazių, 350 V AC, 25 kA, DIN bėgiui 2905421

Tiesioginis žaibo smūgis į elektros tinklą gali per sekundės dalį sunaikinti brangią įrangą – nuo dažnio keitiklių iki valdymo pultų. Phoenix Contact FLT-SEC-P-T1-3S-350/25-FM yra 1 tipo viršįtampių ribotuvas, sukurtas apsaugoti tris fazes turinčias maitinimo sistemas nuo didžiausių įtampos šuolių. Su 75 kA bendru impulsiniu išlydžio pajėgumu (10/350 µs) ir ≤1,5 kV apsaugos lygiu jis tampa patikimu barjeru tarp tinklo ir jautrios įrangos.

Kodėl verta rinktis šį ribotuvą?

Modulinė konstrukcija leidžia pakeisti kasetę neišjungus laidų – techninė priežiūra trunka minutes, o įranga nepraranda apsaugos. Integruotas perjungiamasis kontaktas su laisvuoju kontaktu leidžia nuotoliniu būdu stebėti įrenginio būseną, todėl apie susidėvėjimą sužinosite iš anksto. Varžtiniai gnybtai priima iki 35 mm² laidininkus, užtikrindami mažos varžos ir patikimą sujungimą. Kompaktiškas korpusas tvirtinamas prie standartinės NS 35 DIN bėgelio, tad lengvai įmontuojamas į esamas skirstomąsias spintas.

Kam tinka

• Pramonės objektų pagrindiniams skirstymo skydams
• Trifazėms maitinimo sistemoms (TN-S, TN-C, TT)
• Inverterių, variklių ir valdymo spintų apsaugai
• Ten, kur reikalingas nuotolinis būsenos signalizavimas

Pagrindinės specifikacijos

• Ribotuvo tipas: 1 tipas / I klasė pagal IEC 61643-11
• Nominali įtampa: 230/400 V AC
• Maksimali nuolatinė darbinė įtampa: 350 V AC
• Impulsinė srovė (10/350 µs) vienam poliui: 25 kA
• Bendra impulsinė srovė: 75 kA
• Apsaugos lygis: ≤1,5 kV
• Reakcijos laikas: ≤100 ns
• Nuotolinis signalizavimas: laisvasis perjungiamasis kontaktas
• Tvirtinimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Prijungimas: varžtiniai gnybtai, 1,5–35 mm²
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo -40 °C iki +80 °C

Kaip naudoti

Montuokite kuo arčiau įvado į pastatą, kad apsauga apimtų visą sistemą. Prieš jungdami įsitikinkite, kad laidininkai atitinka 1,5–35 mm² reikalavimus, o kontaktai tvirtai priveržti. Nuotolinio signalizavimo kontaktą prijunkite prie stebėjimo sistemos – taip laiku sužinosite apie būsenos pasikeitimą.

Patarimai

Siekiant maksimalios apsaugos, užtikrinkite tinkamą potencialų išlyginimą ir žemės įžeminimą. Jei reikalinga kaskadinė apsauga, žemiau įrenkite Phoenix Contact 2 tipo ribotuvus – taip suderinsite apsaugos lygius ir prailginsite įrangos tarnavimo laiką.
