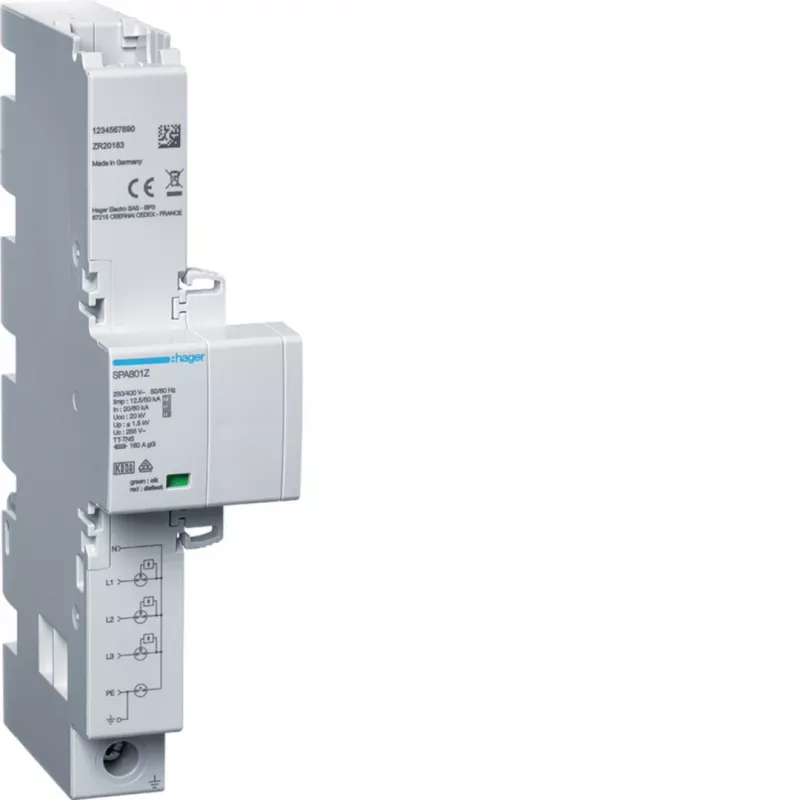

Hager SPA801Z Kombinuotas žaibo ir viršįtampio ribotuvas 1+2+3 tipo 4P Iimp 12,5kA TT/TNS

Jūsų namų ar biuro elektros instaliacija nusipelno geriausios apsaugos – ypač kai perkūnija trenkia tiesiai į jūsų rajoną. Hager SPA801Z yra kombinuotas žaibo ir viršįtampio ribotuvas, kuris viename kompaktiškame įrenginyje sujungia net tris apsaugos lygius (1+2+3 tipas). Tai reiškia, kad jūsų brangi įranga – nuo kompiuterių iki šaldytuvų – bus apsaugota tiek nuo tiesioginių žaibo smūgių, tiek nuo kasdienių įtampos šuolių.

Privalumai jūsų kasdienybėje

Šis ribotuvas užtikrina visapusišką apsaugą: atlaiko žaibo impulsinę srovę 12,5 kA (10/350 µs) vienam poliui, o vardinė išlydžio srovė siekia 20 kA (8/20 µs). Dėl žemo apsauginio įtampos lygio (<1,5 kV) jūsų jautri elektronika lieka saugi. Įrenginyje yra vizualinis būsenos indikatorius (žalia/raudona) ir nuotolinio signalizavimo kontaktai, tad visada žinosite, ar apsauga veikia. Be to, jis užima tik 4 modulius (72 mm) DIN bėgyje – idealus sprendimas, kai skydelyje trūksta vietos.

Kam šis gaminis tinka?

• Pagrindiniams skirstomiesiems skydams namuose, biuruose ir pramoniniuose pastatuose
• TT ir TNS įžeminimo sistemoms
• Jautrių elektroninių prietaisų (kompiuterių, televizorių, garso sistemos) apsaugai nuo viršįtampių

Pagrindinės specifikacijos

• Ribotuvo tipas: Kombinuotas žaibo ir viršįtampio ribotuvas (1+2+3 tipas)
• Polių skaičius: 4P
• Žaibo impulsinė srovė (Iimp): 12,5 kA (10/350 µs) vienam poliui
• Vardinė išlydžio srovė (In): 20 kA (8/20 µs) vienam poliui
• Maks. išlydžio srovė (Imax): 40 kA (8/20 µs) vienam poliui
• Apsauginis įtampos lygis (Up): <1,5 kV
• Maks. nuolatinė darbinė įtampa (Uc): 275 V AC
• Vardinė įtampa (Un): 230/400 V AC
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Sekamosios srovės gesinimo geba (Ifi): 50 kA
• Atsako laikas: <25 ns
• Montavimas: DIN bėgis
• Modulinis plotis: 4 moduliai (72 mm)
• Darbinė temperatūra: nuo -40 iki +80 °C
• Apsaugos klasė (IP): IP20
• Būsenos indikacija: vizualinė (žalia/raudona)
• Nuotolinis signalizavimas: taip (1 NO/NC kontaktas)
• Atitiktis standartams: IEC/EN 61643-11

Kaip naudoti?

Ribotuvą montuokite pagrindiniame skirstomajame skyde, kuo arčiau įvado. Įsitikinkite, kad įžeminimas ir potencialų išlyginimas atlikti pagal vietinius reikalavimus. Šis modelis tinka tik TT ir TNS sistemoms.

Patarimas: norėdami užtikrinti maksimalią apsaugą, kartu su šiuo ribotuvu naudokite ir papildomus 2 ar 3 tipo ribotuvus prie atskirų prietaisų. Taip sukursite „sluoksniuotą“ apsaugą, kuri sulaiko net ir pačius mažiausius viršįtampius.
