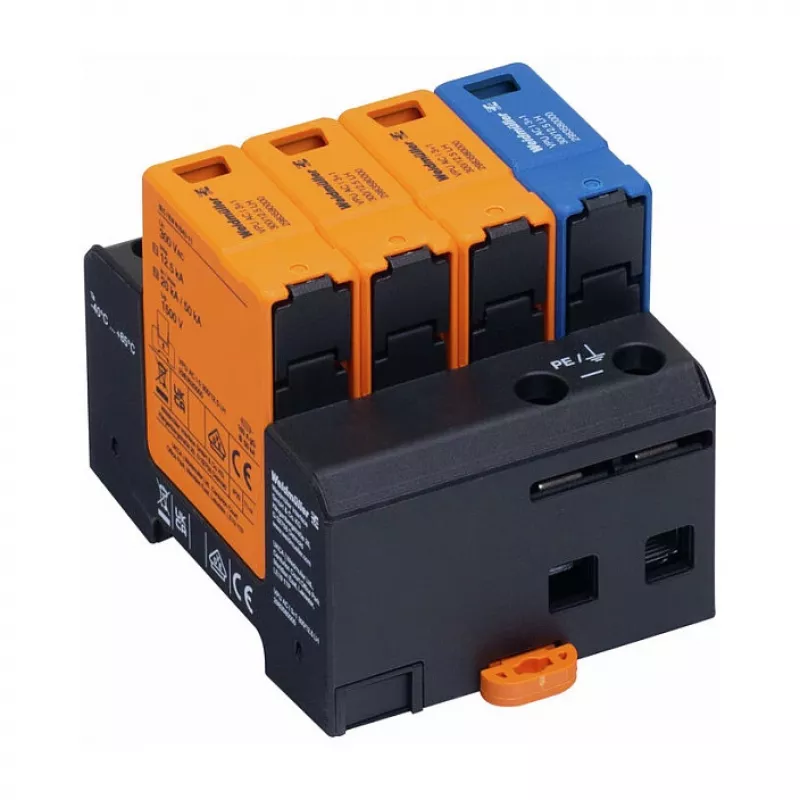

WEI VPU AC I 3+1 300/12.5 LH Type 1 apsaugos nuo viršįtampių įtaisas

Ar kada nors susimąstėte, kas apsaugo jūsų namų elektroniką nuo žaibo smūgio padarinių? Net ir netiesioginis žaibo išlydis gali sukelti pavojingus įtampos šuolius elektros tinkle, kurie per kelias sekundes gali sugadinti brangią įrangą. „WEI VPU AC I 3+1 300/12.5 LH“ – tai pirmosios linijos gynėjas, sukurtas atlaikyti tiesioginius žaibo smūgius ir apsaugoti jūsų elektros instaliaciją nuo pražūtingų padarinių.

Kam jis skirtas?

Šis apsaugos nuo viršįtampių įtaisas (SPD) yra puikus pasirinkimas tiek namams, tiek komercinėms ar pramoninėms patalpoms, kur būtina patikima apsauga nuo žaibo sukeltų viršįtampių. Jis tinka įvairioms įžeminimo sistemoms: TT, TN-S ir TN-C-S, todėl yra universalus sprendimas šiuolaikiniams elektros tinklams. Nesvarbu, ar atnaujinate esamą apsaugą, ar įrengiate naują, „VPU AC I“ užtikrins patikimą pirmąjį barjerą.

Pagrindiniai privalumai

• 1 tipo (I klasės) apsauga: geba išlaikyti dalinius žaibo sroves su 10/350 µs bangos forma.
• 3+1 konfigūracija: optimali apsauga trifazėms sistemoms su atskira N-PE apsauga.
• Didelė impulsinė srovė: atlaiko 12,5 kA vienam poliui ir iki 50 kA bendrai, užtikrindama puikų viršįtampių sugėrimą.
• Pažangi technologija: MOV (varistorius) L-N/L-PE grandinėse ir kibirkšties tarpas N-PE grandinėje – puikus našumo ir ilgaamžiškumo balansas.
• Vizuali būsenos indikacija: žalias/raudonas indikatorius leidžia akimirksniu įvertinti įrenginio būklę.
• Montavimas ant DIN bėgelio: kompaktiškas 4 polių dizainas tinka standartiniams 35 mm bėgeliams, todėl montavimas paprastas.

Svarbiausios specifikacijos

• Tipas: 1 tipo (I klasės) apsaugos nuo viršįtampių įtaisas
• Konfigūracija: 3+1 (3 fazės + N-PE)
• Maksimali nuolatinė darbinė įtampa (Uc): 300 V AC (L-N/L-PE), 300 V AC (N-PE)
• Vardinė įtampa (Un): 230/400 V AC
• Impulsinė srovė (Iimp): 12,5 kA vienam poliui (10/350 µs), 50 kA bendra
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Apsaugos įtampos lygis (Up): < 1,5 kV (L-N/L-PE), < 1,5 kV (N-PE)
• Reagavimo laikas: < 25 ns
• Įžeminimo sistemos: TT, TN-S, TN-C-S
• Montavimas: DIN bėgelis 35 mm
• Polių skaičius: 4
• Darbinė temperatūra: nuo -40 °C iki 80 °C
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas (UL 94 V-0)
• Standartai: IEC 61643-11 / EN 61643-11

Kaip naudoti ir patarimai

Šį apsaugos įtaisą montuokite kuo arčiau elektros įvado, paprastai po pagrindinio automatinio jungiklio. Įsitikinkite, kad įžeminimas ir potencialų išlyginimas atlikti tinkamai – tai padidins apsaugos efektyvumą. Reguliariai tikrinkite būsenos indikatorių: jei jis raudonas, įtaisą būtina pakeisti. Norėdami užtikrinti visapusišką apsaugą, apsvarstykite galimybę nuosekliai įrengti 1, 2 ir 3 tipo SPD įtaisus.

Patarimas: apsaugos įtaisą montuokite kuo arčiau elektros įvado, o po jo – 2 ir 3 tipo įtaisus, kad sukurtumėte visapusišką apsaugos sistemą.
