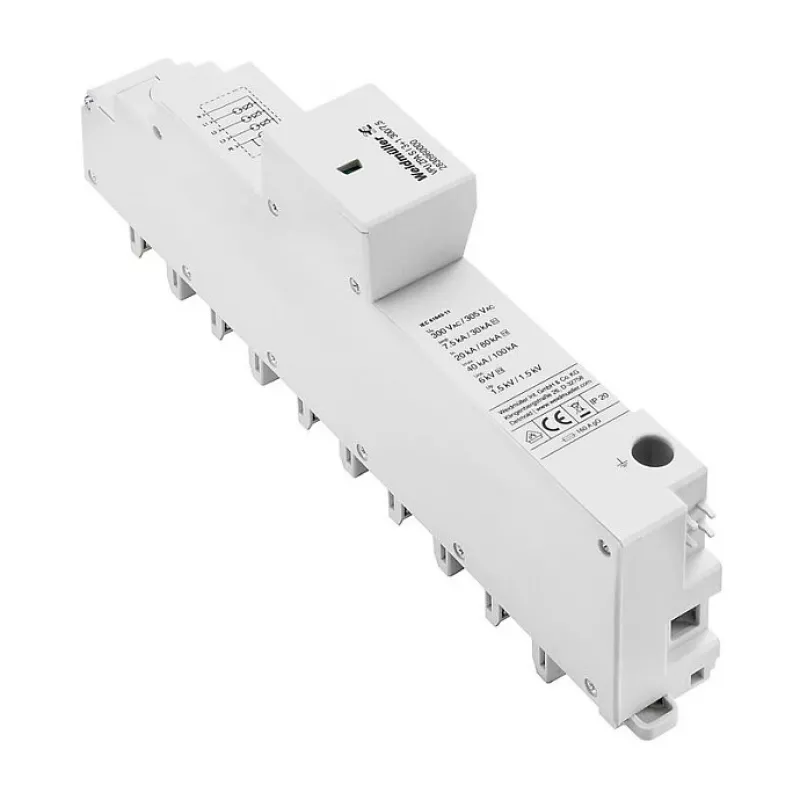

Weidmüller VPU ZPA S I 3+1 300/7.5 Type 1 apsaugos nuo viršįtampių įtaisas

Ar žinojote, kad žaibas gali pakenkti ne tik tiesiogiai, bet ir per elektros tinklą? Vienas stiprus viršįtampis gali sugadinti brangią įrangą per sekundės dalį. Su Weidmüller VPU ZPA S I 3+1 300/7.5 Type 1 apsaugos nuo viršįtampių įtaisu galite miegoti ramiai – jūsų elektros sistema bus apsaugota nuo pačių pavojingiausių impulsų.

Kam jis skirtas?

Šis įtaisas – tai pirmoji gynybos linija jūsų namų ar verslo elektros sistemoje. Jis montuojamas prie įvadinio skydo ir apsaugo visą elektros instaliaciją nuo žaibo sukeltų viršįtampių, taip pat nuo perjungimo trikdžių. Puikiai tinka tiek TN-S, tiek TT tinklams, todėl yra universalus sprendimas daugeliui vartotojų.

Kodėl verta rinktis?

• Didelė iškrovos galia: 7,5 kA vienam poliui (10/350 µs) ir 30 kA bendra – atlaiko net tiesioginį žaibo smūgį.
• Žemas apsaugos lygis ≤ 1,5 kV – efektyviai saugo jautrią elektroniką.
• Greitas reagavimas: mažiau nei 25 ns – spėja sureaguoti anksčiau, nei spėja įvykti žala.
• Vizuali būsenos indikacija (žalia/raudona) – lengva patikrinti, ar įtaisas veikia tinkamai.
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C – tinka įvairioms sąlygoms.
• Kompaktiškas montavimas ant DIN bėgelio TS 35 – lengvai įmontuojamas į skydą.

Pagrindinės specifikacijos

• Tipas: Type 1 (I klasė) pagal IEC/EN 61643-11
• Polių skaičius: 3+1 (tinka TN-S, TT sistemoms)
• Maksimali nuolatinė darbinė įtampa (Uc): 300 V AC
• Impulsinė srovė (Iimp) vienam poliui: 7,5 kA (10/350 µs)
• Bendra impulsinė srovė (Iimp total): 30 kA (10/350 µs)
• Apsaugos įtampos lygis (Up): ≤ 1,5 kV
• Reagavimo laikas: < 25 ns
• Apsaugos technologija: aukštos kokybės kibirkštinis tarpas
• Montavimas: DIN bėgelis TS 35
• Prijungimas: varžtais
• Laidininko skerspjūvis: 1,5–35 mm² (vientisas), 1,5–25 mm² (lankstus)
• Maksimalus saugiklis: 315 A gG
• Darbinė temperatūra: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Būsenos indikacija: vizuali (žalia/raudona)
• Korpuso medžiaga: termoplastikas (UL 94 V-0)
• Standartai: IEC 61643-11, EN 61643-11

Kaip naudoti?

Įtaisas montuojamas ant DIN bėgelio jūsų elektros skydelyje. Prijunkite fazinius laidus prie atitinkamų gnybtų, o nulį – prie N gnybto. Įsitikinkite, kad įžeminimas yra tinkamas. Po montavimo patikrinkite, ar indikatorius rodo žalią spalvą – tai reiškia, kad įtaisas veikia.

Patarimas: norėdami užtikrinti maksimalią apsaugą, derinkite Type 1 įtaisą su Type 2 ir Type 3 apsaugomis – taip sukursite kelių lygių apsaugos sistemą, kuri apsaugos net ir jautriausią elektroniką.
