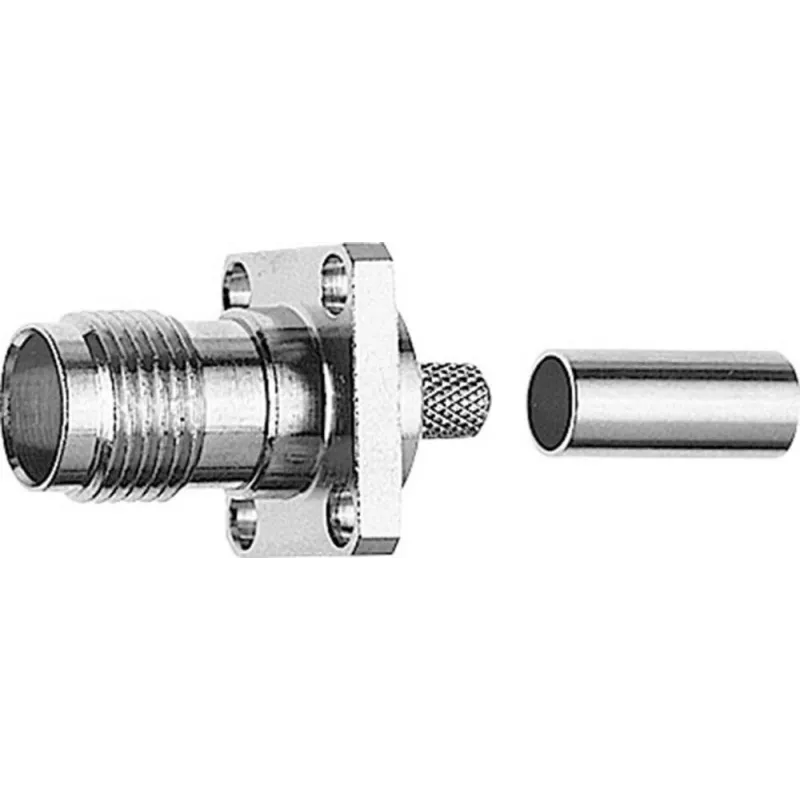

Telegärtner TNC lizdas su flanšu, 50 omų, crimp/crimp, RG-58 C/U kabeliui, nikelis/auksas, 1 vnt. J01011A0045

Kai montuojate anteną ar statote RF įrangą, vienas prasčiausiai pritvirtintas koaksialinis jungtis gali sugadinti visą signalą. Telegärtner J01011A0045 TNC lizdas su flanšu užtikrina stabilų 50 omų ryšį net vibracijos ar temperatūros svyravimų sąlygomis. Užveržiama TNC jungtis neatsipalaiduoja, o crimp/crimp tvirtinimas užtikrina ilgaamžį ir sandarų kontaktą.

Kam skirtas

RF inžinieriams, antenų montuotojams ir techninės priežiūros specialistams, kuriems reikia patikimos, vibracijai atsparios koaksialinės jungties ant skydų, korpusų ar įrangos. Tinka bandymų stendams, radijo ryšio linijoms ir pramoniniams RF tinklams, kur jungtis jungiama daug kartų.

Pagrindinės savybės

• TNC serijos lizdas (female) su sriegine jungtimi – tvirtas sujungimas, atsparus vibracijai
• 50 omų impedansas, suderintas su RG-58 C/U kabeliu
• Crimp/crimp tvirtinimas tiek centriniam kontaktui, tiek išoriniam laidininkui – patvarus, hermetiškas sujungimas
• Flanšinis montavimas su keturiomis skylėmis – standus tvirtinimas prie skydo ar korpuso
• Nikeliuotas žalvarinis korpusas ir auksuotas centrinis kontaktas – atsparumas korozijai ir maža kontakto varža
• PTFE izoliatorius – dažnis iki 11 GHz
• Darbinė temperatūra nuo -55 °C iki +155 °C
• 500 V RMS įtampa, bent 500 sujungimo ciklų

Specifikacijos

• Jungties serija: TNC
• Jungties tipas: lizdas (female)
• Montavimas: flanšinis, kabelinis
• Impedansas: 50 omų
• Kabelio grupė: RG-58 C/U
• Centrinio kontakto tvirtinimas: crimp
• Išorinio laidininko tvirtinimas: crimp
• Sujungimo mechanizmas: srieginis
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC–11 GHz
• Įtampa: 500 V RMS
• Darbinė temperatūra: -55 °C iki +155 °C
• Sujungimo ciklai: ≥500
• Pakuotė: 1 vnt.

Naudojimo patarimai

Naudokite tinkamą crimp įrankį, sukalibruotą RG-58 C/U movos dydžiui, kad užtikrintumėte 360° apėmimą. Montuodami ant skydo, plonai padenkite flanšą apsauginiu nuo oksidacijos mišiniu – tai pagerins sandarumą.

Patarimas: prieš crimpavimą nuimkite izoliaciją tiksliai pagal kabelio gamintojo rekomendacijas – per ilgas nuimtas sluoksnis gali sukelti trumpąjį jungimą, per trumpas – prastą kontaktą.
