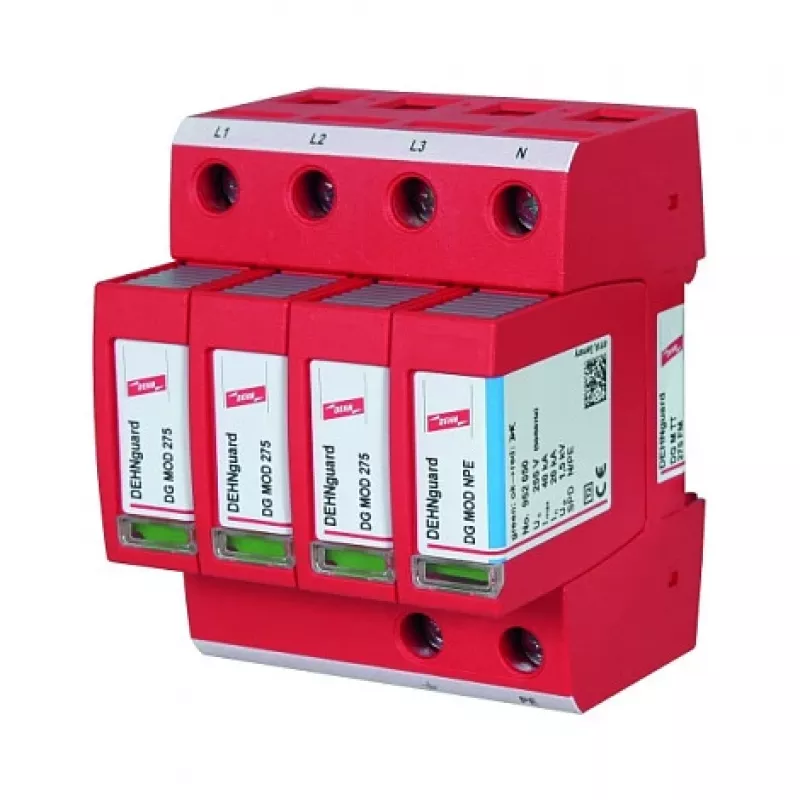

DEHN DG M TT 275 FM 230 - 400V Red Surge Arrester Modular (952315)

Ar žaibo ar perjungimo sukeltų įtampos šuolių gali pakakti, kad jūsų brangi įranga sugestų per sekundės dalį. DEHN DG M TT 275 FM modulinis apsaugos nuo viršįtampių įrenginys – tai patikimas skydas jūsų 230/400 V trifazei sistemai: jis saugiai nukreipia pavojingas viršįtampius į žemę ir užtikrina, kad jūsų instaliacija veiktų be pertrūkių.

Kam jis skirtas

Šis 2 tipo apsaugos nuo viršįtampių įrenginys sukurtas komercinėms ir pramoninėms elektros instaliacijoms, ypač TN-C sistemoms. Jis puikiai tinka elektrikams, skydų gamintojams ir objektų administratoriams, kurie turi apsaugoti skirstomuosius skydus, mašinas ir valdymo sistemas nuo trumpalaikių viršįtampių. Dėl modulinės konstrukcijos ir aiškios gedimo indikacijos jis tinka tiek naujiems įrengimams, tiek modernizuojant esamas sistemas.

Pagrindiniai privalumai

• 2 tipo apsauga pagal IEC 61643-11 ir EN 61643-11 standartus.
• Didelė iškrovos galia: vardinė 20 kA (8/20 µs), maksimali 40 kA (8/20 µs).
• Žemas apsaugos lygis ≤ 1,2 kV, greitas atsakas < 25 ns.
• Vizuali būsenos indikacija: žalia = gerai, raudona = gedimas, kad greitai patikrintumėte.
• Integruotas terminis atjungiklis užtikrina saugų elgesį pasibaigus tarnavimo laikui.
• Kompaktiška 3 polių konstrukcija montavimui ant 35 mm DIN bėgelio.
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +80 °C.
• Patvarus termoplastinis korpusas, atsparus ugniai (UL 94 V-0).

Techniniai duomenys

• Sistemos konfigūracija: TN-C
• Vardinė įtampa: 230 / 400 V AC (50/60 Hz)
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Vardinis iškrovos srovės stipris (In) (8/20 µs): 20 kA
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA
• Apsaugos įtampos lygis (Up): ≤ 1,2 kV
• Atsako laikas (tA): < 25 ns
• Polių skaičius: 3
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Prijungimas: varžtiniai gnybtai, maks. 35 mm² vientisas / 25 mm² suvytas
• Standartai: IEC 61643-11, EN 61643-11

Patarimai

Įrenginį montuokite kuo arčiau skirstomojo skydo įvadinės linijos, kad sumažintumėte neapsaugotų laidų ilgį. Reguliariai tikrinkite vizualų indikatorių; jei jis rodo raudoną spalvą, nedelsdami pakeiskite modulį, kad apsauga išliktų veiksminga. TN-C sistemose įsitikinkite, kad kombinuotas PEN laidininkas prijungtas teisingai. Visada laikykitės vietinių elektros instaliacijos taisyklių ir gamintojo instrukcijų.
