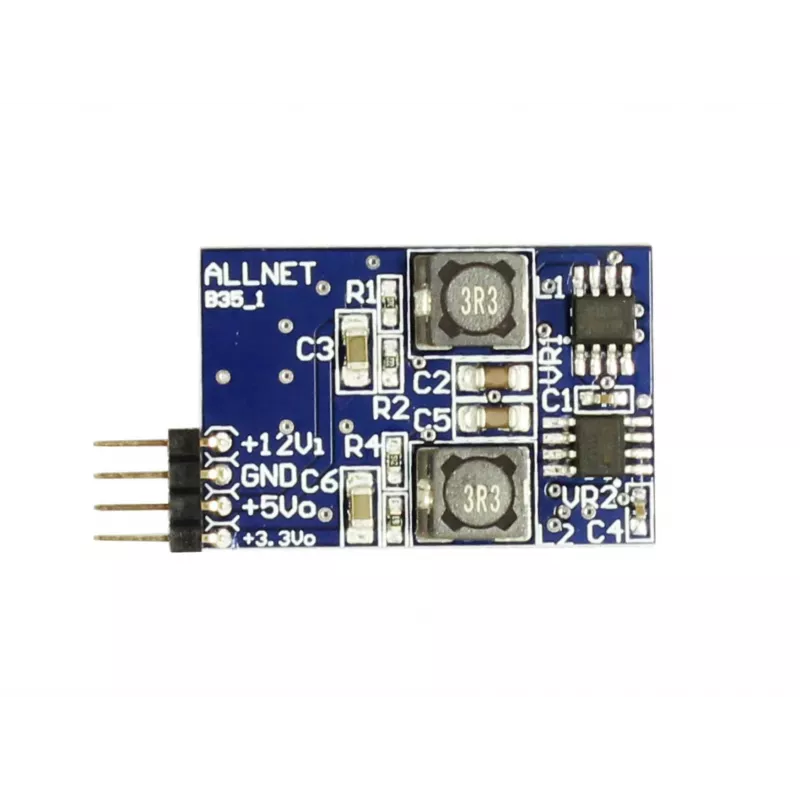

ALLNET 4duino Voltage Converter B33 (4duino_B35)

Ar jūsų Arduino ar 4duino projektas reikalauja stabilaus 3,3 V maitinimo, bet turite tik aukštesnę įtampą? Štai sprendimas – ALLNET 4duino Voltage Converter B33 (4duino_B35) – kompaktiškas ir efektyvus įtampos keitiklis, kuris sumažins įtampą iki reikiamos 3,3 V, kad jūsų jutikliai, logikos grandinės ar kiti 3,3 V įrenginiai veiktų patikimai ir be trikdžių.

Kodėl verta rinktis šį keitiklį?

Šis DC/DC žeminantis keitiklis pasižymi net iki 96% efektyvumu, tad mažiau energijos prarandama šilumos pavidalu – jūsų projektas veiks vėsiau ir ilgiau, ypač jei naudojate baterijas. Fiksuota 3,3 V išėjimo įtampa reiškia, kad nereikia sukti galvos dėl nustatymų – tiesiog prijungiate ir viskas veikia. O platus įėjimo įtampos diapazonas (4,5 V – 28 V) leidžia naudoti įvairius maitinimo šaltinius: nuo 5 V USB iki 12 V ar 24 V adapterių.

Kam jis tinka?

• Arduino, 4duino ir kitiems mikrovaldiklių projektams, kuriems reikia 3,3 V maitinimo
• Įterptinėms sistemoms ir pramoninei automatikai
• Baterijomis maitinamiems įrenginiams, kur svarbus energijos taupymas
• Bet kokiam 3,3 V logikos grandinių ar jutiklių maitinimui

Pagrindiniai parametrai

• Tipas: DC/DC žeminantis (buck) keitiklis
• Įėjimo įtampa: 4,5 V - 28 V DC
• Išėjimo įtampa: 3,3 V DC (fiksuota)
• Maksimali išėjimo srovė: 3 A (pikinė), 2 A nuolatinė
• Efektyvumas: iki 96%
• Perjungimo dažnis: 1,5 MHz
• Integruotas grandynas: MP1584EN
• Darbinė temperatūra: nuo -45°C iki +85°C
• Išėjimo pulsacijos: <30 mV
• Apkrovos reguliavimas: ±0,5%
• Įtampos reguliavimas: ±2,5%
• Apsaugos: nuo viršsrovių, terminis išjungimas
• Sąsaja: litavimo aikštelės (VIN+, VIN-, VOUT+, VOUT-)
• Montavimas: per angas (skirta kontaktams)

Patarimai naudojimui

Kad išnaudotumėte visą keitiklio potencialą, esant didelėms srovėms pasirūpinkite šilumos išsklaidymu – pritvirtinkite prie radiatoriaus ar užtikrinkite oro cirkuliaciją. Taip pat rekomenduojama naudoti atitinkamus įėjimo ir išėjimo kondensatorius pagal MP1584EN duomenų lapą. Šis modulis – patikimas pasirinkimas jūsų 3,3 V projektams.
