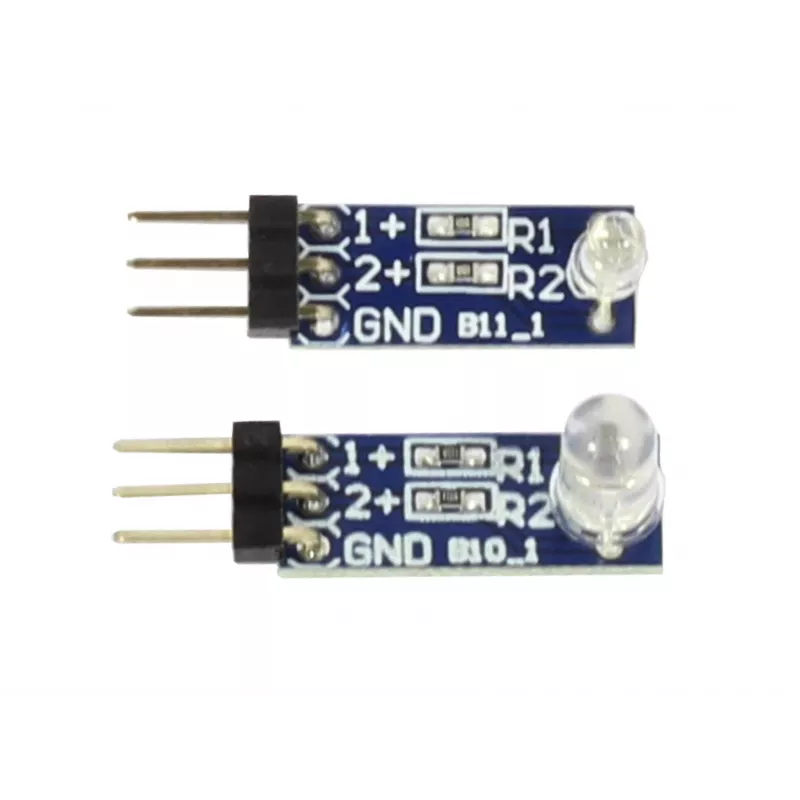

ALLNET 4duino Two Colour LED Module (Red/Green) - 5mm Bi-Color Digital LED for Arduino, Raspberry Pi

Ar norite, kad jūsų „Arduino“ ar „Raspberry Pi“ projektas akimirksniu parodytų būseną? Šis dviejų spalvų LED modulis – puikus būdas pridėti raudoną ir žalią indikaciją be papildomų laidų ar rezistorių.

Kodėl verta rinktis šį modulį?

Viskas jau paruošta – integruoti srovės ribojimo rezistoriai ir standartinė 3-ių kontaktų sąsaja leidžia lengvai prijungti prie bet kurio 3,3 V ar 5 V valdiklio. Dviejų spalvų šviesos diodas (raudona/žalia) puikiai tinka būsenos indikacijai, įspėjimams ar kūrybiniams projektams. Kompaktiška plokštė su 5 mm šviesos diodu užtikrina ilgaamžiškumą ir paprastą montavimą.

Kam šis modulis tinka?

• „Arduino“ ir „Raspberry Pi“ entuziastams
• Būsenos indikatoriams ir vizualiems signalams
• Mokomiesiems elektronikos rinkiniams
• Prototipavimui ir „pasidaryk pats“ projektams

Pagrindinės specifikacijos

• LED tipas: Dviejų spalvų (raudona/žalia)
• Modulio tipas: Skaitmeninis LED modulis
• Darbinė įtampa: 3,3 V – 5 V nuolatinė srovė
• Sąsaja: 3 kontaktų skaitmeninė (GND, raudonas kaištis, žalias kaištis)
• Bendras katodas: Taip
• Integruoti rezistoriai: Taip
• Tiesioginė įtampa (raudona): 1,8 – 2,2 V
• Tiesioginė įtampa (žalia): 2,0 – 2,4 V
• Maksimali tiesioginė srovė: 20 mA vienai spalvai
• Bangos ilgis (raudona): 620-630 nm
• Bangos ilgis (žalia): 520-530 nm
• LED skersmuo: 5 mm
• Kontaktų žingsnis: 2,54 mm
• Darbinė temperatūra: nuo -25 °C iki +85 °C
• Montavimas: Kiauryminis LED ant PCB modulio
• Komplekte: 1 vnt. ALLNET 4duino dviejų spalvų LED modulis

Patarimai naudojimui

Modulis jau turi rezistorius, tad galite tiesiogiai jungti prie skaitmeninių išėjimų. Norėdami reguliuoti ryškumą, naudokite PWM signalą. Raudoną ir žalią spalvas valdykite atskirais kaiščiais – taip galėsite gauti ir geltoną atspalvį, įjungę abi spalvas vienu metu.
