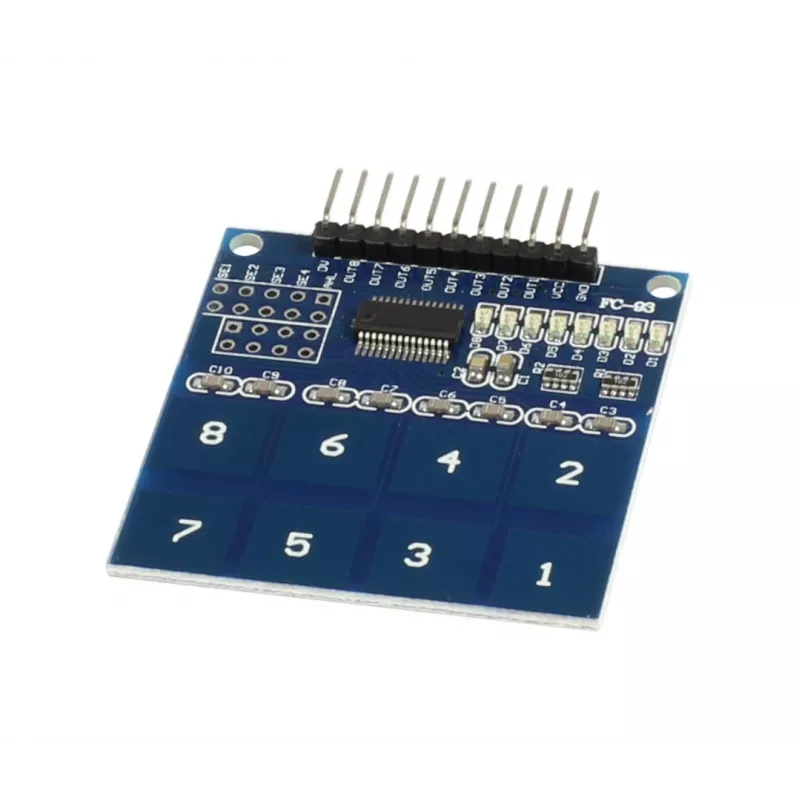

ALLNET 4duino 8 kanalų talpinė jutiklinė mygtukų plokštė (ALL_OY_3422)

Ar kada norėjote, kad jūsų „pasidaryk pats“ projektas reaguotų į lengviausią prisilietimą, be jokių girgždančių mygtukų? Ši ALLNET 4duino 8 kanalų talpinė jutiklinė plokštė su TTP229 lustu suteikia jūsų kūriniams modernų, stilingą valdymą – tiesiog palieskite ir viskas įvyksta.

Kodėl verta rinktis šią plokštę?

Jums nebereikia mechaninių mygtukų, kurie susidėvi ar stringa. Talpinis jutimas veikia per plastiką ar stiklą, tad galite kurti visiškai uždarus, lengvai valomus paviršius. Plokštė turi net 8 kanalus, tad vienu metu galite valdyti kelis įrenginius – pavyzdžiui, įjungti šviesas, reguliuoti garsą ar paleisti muziką. O dar geriau: galite rinktis dviejų tipų išvestį – lygiagrečią (kiekvienam kanalui atskiras kaištis) arba nuoseklią (tik 2 laidai), tad tinka tiek paprastiems, tiek sudėtingiems projektams.

Kam ši plokštė tinka?

• „Pasidaryk pats“ entuziastams, kuriantiems išmaniuosius namų įrenginius.
• Mokiniams ir studentams, besimokantiems elektronikos su Arduino ar Raspberry Pi.
• Hobiams, norintiems pakeisti senus mygtukus moderniais jutikliniais sprendimais.
• Visiems, kurie vertina tylų, patikimą ir ilgaamžį valdymą.

Svarbiausios specifikacijos

• Valdiklis: TTP229
• Kanalų skaičius: 8
• Maitinimo įtampa: 2,4V – 5,5V DC
• Išvesties sąsaja: lygiagreti (8 atskiros išvestys) arba nuosekli (2 laidų)
• Išvesties signalas: skaitmeninis (Aukštas palietus, Žemas atleidus)
• Veikimo režimas: momentinis (numatytas) arba fiksuojantis (nustatomas džemperiais)
• Atsako laikas: ~60 ms (greitas režimas), ~160 ms (energiją taupantis)
• Srovės suvartojimas budėjimo režime: ~2,5 µA
• Srovės suvartojimas aktyviame režime: ~10 mA (esant 5V)
• Indikatoriai: 8 kanalų būsenos LED, 1 maitinimo LED
• Sujungimas: standartiniai 2,54 mm kontaktiniai kaiščiai
• Suderinamumas: Arduino, Raspberry Pi, ESP32, ESP8266 ir kiti mikrovaldikliai
• Automatinis kalibravimas: taip
• Darbinė temperatūra: nuo -20°C iki +70°C
• Montavimo skylės: 4 x M2,5
• PCB medžiaga: FR-4

Kaip naudoti?

Prijunkite plokštę prie savo mikrovaldiklio pagal pasirinktą sąsają (lygiagrečią ar nuoseklią). Numatytasis režimas yra momentinis – palietus kanalą, išvestis tampa aukšta, atleidus – žema. Jei norite fiksuojančio režimo (kaip jungiklis), uždėkite džemperius ant atitinkamų kontaktų. Plokštė automatiškai kalibruojasi, tad nereikia jokių papildomų nustatymų.

Patarimas: norint išvengti klaidingų palietimų, stenkitės, kad plokštė nebūtų šalia didelių metalinių paviršių. Jei projektuojate įrenginį su stiklu ar plastiku, jutikliniai kontaktai gali būti už jo – tiesiog užtikrinkite gerą kontaktą.
