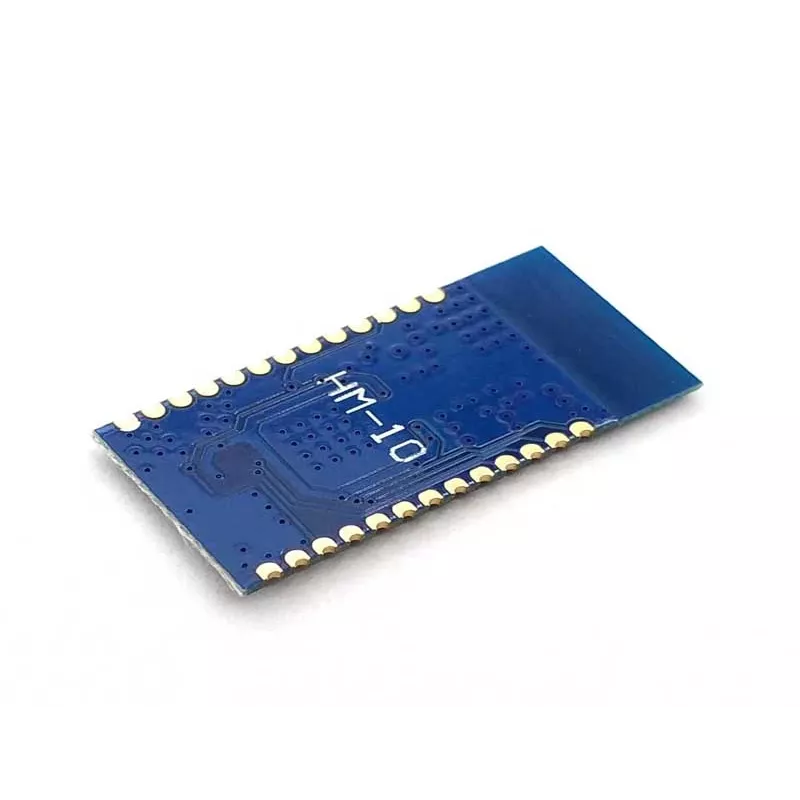

ALLNET 4duino Serial Bluetooth 4.0 modulis (ALL_OY_3375)

Ar kada pagalvojote, kaip būtų paprasta nuotoliniu būdu valdyti savo „Arduino“ ar „Raspberry Pi“ projektą išmaniuoju telefonu? Su šiuo „ALLNET 4duino Serial Bluetooth 4.0“ moduliu (ALL_OY_3375) tai tampa realybe – belaidis ryšys be sudėtingų laidų, mažas energijos suvartojimas ir paprastas konfigūravimas. Tai puikus sprendimas kiekvienam, kuris nori suteikti savo kūriniams „belaidį“ gyvenimą.

Kuo šis modulis naudingas jums?

Naudodami šį modulį galite lengvai perduoti duomenis iš jutiklių į kompiuterį ar telefoną, valdyti šviesas, variklius ar kitus įrenginius per Bluetooth. Dėl itin mažo energijos suvartojimo (veikimo režime ~8,5 mA, o miego režime vos ~50 µA) jis puikiai tinka baterijomis maitinamiems projektams. Atvirame lauke ryšys veikia iki 60 metrų atstumu, todėl galite valdyti įrenginius net iš kito kambario ar lauko.

Kam jis skirtas?

• „Arduino“ ir „Raspberry Pi“ projektams, kuriems reikalingas belaidis nuoseklusis ryšys
• Daiktų interneto (IoT) jutiklių duomenų perdavimui
• Nuotolinio valdymo ir automatizavimo sistemoms
• „Bluetooth“ tiltams ir tarpininkams kurti

Pagrindinės specifikacijos

• „Bluetooth“ standartas: 4.0 Low Energy (BLE)
• Veikimo režimai: valdiklis (master), vergas (slave)
• Ryšio protokolas: UART (nuoseklusis)
• Maitinimo įtampa: 3,6–6 V nuolatinė
• Loginis lygis: 3,3 V

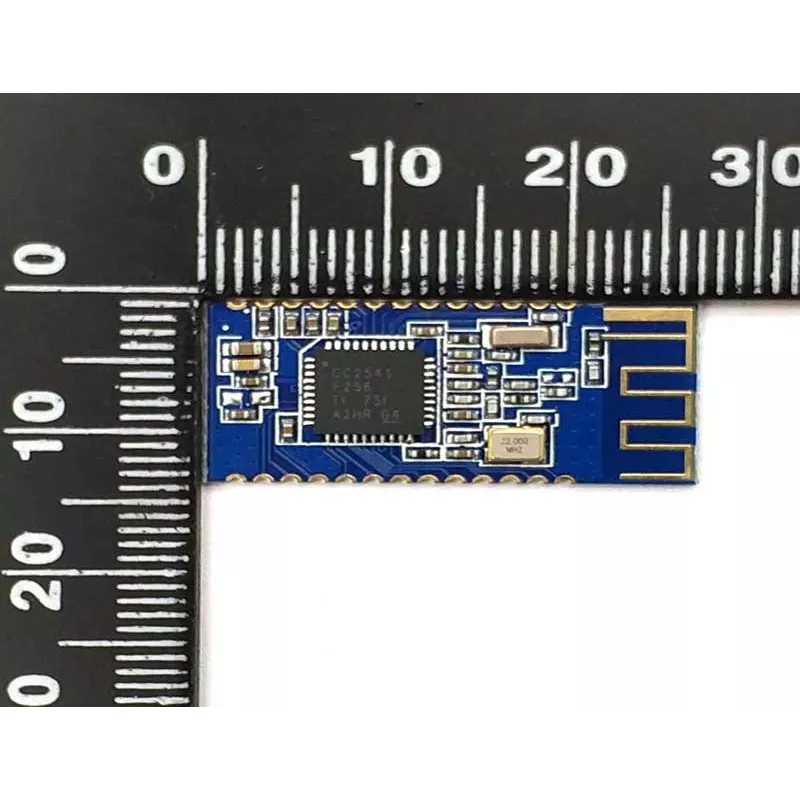

• Mikroschema: „Texas Instruments CC2540“
• Veikimo atstumas: iki 60 metrų (atvira erdvė)
• Numatytasis perdavimo greitis: 9600 bps (galima keisti)
• Dažnių juosta: 2,4 GHz ISM
• Srovės suvartojimas (veikiant): ~8,5 mA
• Srovės suvartojimas (miegant): ~50 µA
• AT komandų palaikymas: taip
• Išvadų skaičius: 6 (VCC, GND, TXD, RXD, STATE, EN)
• Antenos tipas: integruota PCB antena
• Duomenų perdavimo sparta: 1 Mbps
• Darbinė temperatūra: nuo -20 °C iki +85 °C

Kaip naudoti?

Prijunkite modulį prie savo mikrovaldiklio pagal 6 išvadų schemą, įjunkite maitinimą (3,6–6 V) ir pradėkite konfigūraciją per AT komandas. Galite pakeisti įrenginio pavadinimą, perdavimo greitį ir poravimo nustatymus. Po to belaidis ryšys veiks iš karto – tiesiog siųskite duomenis per nuoseklųjį prievadą.

Patarimas: jei naudojate 5 V loginio lygio mikrovaldiklį (pvz., senesnį „Arduino“), tarp jų prijunkite loginio lygio keitiklį, kad nepažeistumėte modulio. Taip pat prieš integruodami į projektą, rekomenduojame iš pradžių sukonfigūruoti modulį per AT komandas – taip išvengsite staigmenų.
