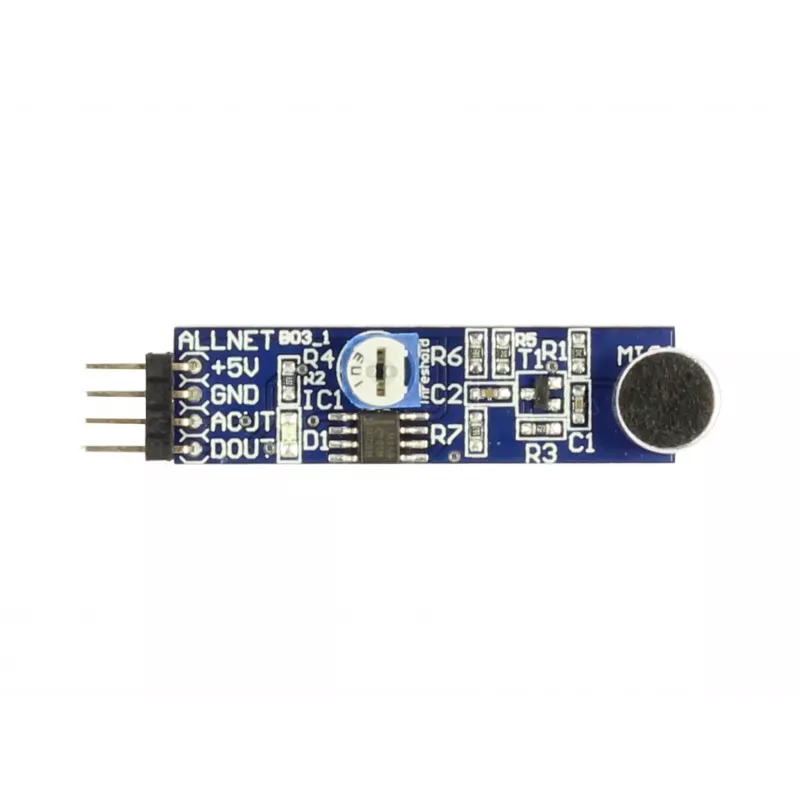

ALLNET 4duino Microphone B03 Sound Detection Sensor Module

Ar jūsų „pasidaryk pats“ projektui trūksta „ausų“? Šis mažytis ALLNET 4duino Microphone B03 garso daviklis leis jūsų Arduino, Raspberry Pi ar ESP32 „išgirsti“ aplinką – nuo tylaus šnabždesio iki garsaus plojimo. Jį prijungę galėsite kurti balsu valdomus prietaisus, apsaugos signalizacijas ar interaktyvias instaliacijas, kurios reaguoja į garsą.

Kuo jis naudingas jums?

• Du išėjimai viename modulyje – analoginis (AOUT) perduoda tikslią garso bangos formą, o skaitmeninis (DOUT) fiksuoja, ar garsas viršija jūsų nustatytą slenkstį. Abu išėjimus galite naudoti vienu metu!
• Jautrumą reguliuojate patys – ant modulio esantis potenciometras leidžia nustatyti, nuo kokio garso lygio įsijungs skaitmeninis išėjimas. Norite reaguoti tik į garsų plojimą? Prašom. O gal fiksuoti net tyliausią kalbą? Jokios problemos.
• Viskas aišku iš pirmo žvilgsnio – du LED indikatoriai rodo, ar modulis maitinamas, ir ar šiuo metu aktyvus skaitmeninis išėjimas. Nereikia spėlioti, ar viskas veikia.
• Universali įtampa – veikia tiek su 3,3 V, tiek su 5 V logika, tad tinka tiek senesniems Arduino, tiek naujesniems ESP32 ar Raspberry Pi modeliams.

Kam šis modulis tinka?

• „Pasidaryk pats“ entuziastams, norintiems išmokti apdoroti garsą mikrovaldikliais.
• Kuriantiems balsu valdomus šviesos jungiklius, užuolaidas ar kitus išmaniuosius įrenginius.
• Mokiniams ir studentams, atliekantiems elektronikos projektus.
• Inžinieriams, ieškantiems paprasto būdo pridėti garso detekciją prie prototipo.

Svarbiausios savybės

• Maitinimo įtampa: 3,3 V – 5 V DC
• Mikrofonas: elektretinis kondensatorinis
• Lyginimo lustas: LM393
• Išėjimai: analoginis (AOUT) ir skaitmeninis (DOUT)
• Jautrumo reguliavimas: taip, potenciometru
• LED indikatoriai: maitinimo ir skaitmeninio išėjimo būsenos
• Sujungimas: 4 kontaktų galvutė (VCC, GND, AOUT, DOUT)
• Matmenys: kompaktiški, su dviem tvirtinimo skylutėmis
• Darbinė temperatūra: nuo -20 °C iki 70 °C

Kaip naudoti?

Prijunkite modulį prie savo mikrovaldiklio: VCC prie maitinimo (3,3 V arba 5 V), GND prie žemės, AOUT prie analoginio įėjimo (jei norite matuoti garso bangą), DOUT prie skaitmeninio įėjimo (jei norite fiksuoti garso viršijimą). Naudodami potenciometrą nustatykite slenkstį – pradžiai pasukite jį maždaug iki vidurio. Tada rašykite kodą, kuris nuskaito analoginę vertę arba reaguoja į skaitmeninio išėjimo pokytį. Pavyzdžiui, „Arduino“ galite naudoti analogRead(A0) arba digitalRead(2).

Patarimas: Jei norite išvengti klaidingų aliarmų dėl trumpalaikių triukšmų, programiškai pridėkite delsą (pvz., 50 ms) prieš apdorodami skaitmeninio išėjimo signalą. Taip pat nepamirškite, kad modulis geriausiai veikia kambario temperatūroje ir nėra skirtas naudoti lauke.
