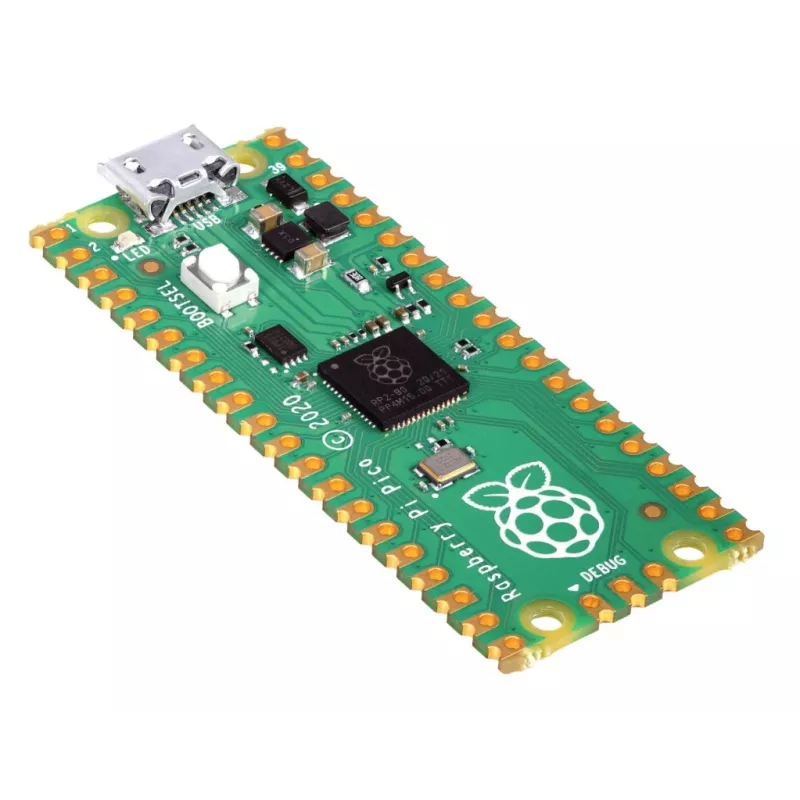

ALLNET Raspberry Pi Pico (Raspberry-Pico) RP2040 mikrovaldiklio plokštė

Norite sukurti savo elektronikos projektą, bet trūksta lengvai programuojamos ir galingos plokštės? ALLNET Raspberry Pi Pico su RP2040 mikrovaldikliu yra būtent tai, ko reikia: maža, bet galinga plokštė, kuri telpa duonos lentelėje ir leidžia greitai pradėti programuoti.

Kodėl verta rinktis?

RP2040 dviejų branduolių Arm Cortex-M0+ procesorius, taktinis dažnis iki 133 MHz, 264KB SRAM ir 2MB QSPI flash atmintis užtikrina sklandų darbą atliekant realaus laiko užduotis. 26 universalių GPIO kontaktų, iš kurių 3 gali būti naudojami kaip analoginiai įėjimai, leidžia prijungti įvairius jutiklius, variklius, LED juostas ir kitus įrenginius. Be to, 2 UART, 2 SPI, 2 I2C, 16 PWM kanalų ir 2 PIO blokai suteikia lankstumo kuriant nestandartinius skaitmeninius sąsajus.

Kam tinka?

• Pradedantiesiems, norintiems išmokti embedded programavimo su MicroPython arba C/C++
• Studentams ir mokytojams, kuriantiems mokomuosius projektus
• Hobistams, konstruojantiems jutiklių, variklių valdymo ar LED efektų projektus
• Profesionalams, ieškantiems kompaktiško sprendimo IoT mazgams ar USB įrenginiams

Pagrindinės specifikacijos

• Mikrovaldiklis: Raspberry Pi RP2040
• Procesorius: dviejų branduolių Arm Cortex-M0+ iki 133 MHz
• Atmintis: 264KB SRAM, 2MB QSPI flash
• GPIO: 26 universalūs kontaktai (3 ADC)
• Sąsajos: 2 UART, 2 SPI, 2 I2C, 16 PWM, 2 PIO blokai
• USB: 1.1 Host/Device, micro-USB B jungtis
• Maitinimas: 1,8–5,5V DC
• Derinimas: SWD sąsaja
• Forma: duonos lentelėms draugiška, kasteliuoti kraštai

Kaip naudoti?

Plokštė programuojama labai paprastai: laikant BOOTSEL mygtuką įjungus maitinimą, kompiuteryje atsiranda USB kaupiklis, į kurį tiesiog nuvilkite UF2 failą. Galite rašyti programas MicroPython arba C/C++ su oficialiu SDK. Dėl kasteliuotų kraštų plokštę galima lituoti tiesiai ant spausdintinės plokštės, o standartinis kontaktų žingsnis leidžia lengvai naudoti su duonos lentele.

Geros žinoti

RP2040 PIO posistemis gali perkelti nuo CPU laiko reikalaujančias užduotis, todėl galima valdyti WS2812 LED juostas ar generuoti DPI vaizdo signalą be programinės bitų manipuliacijos. Tai praplečia galimybes ir palengvina sudėtingesnių projektų kūrimą.

Patarimas: pradėkite nuo MicroPython – tai greičiausias būdas išbandyti savo idėjas. Vėliau, jei prireiks didesnio našumo, pereikite prie C/C++.
