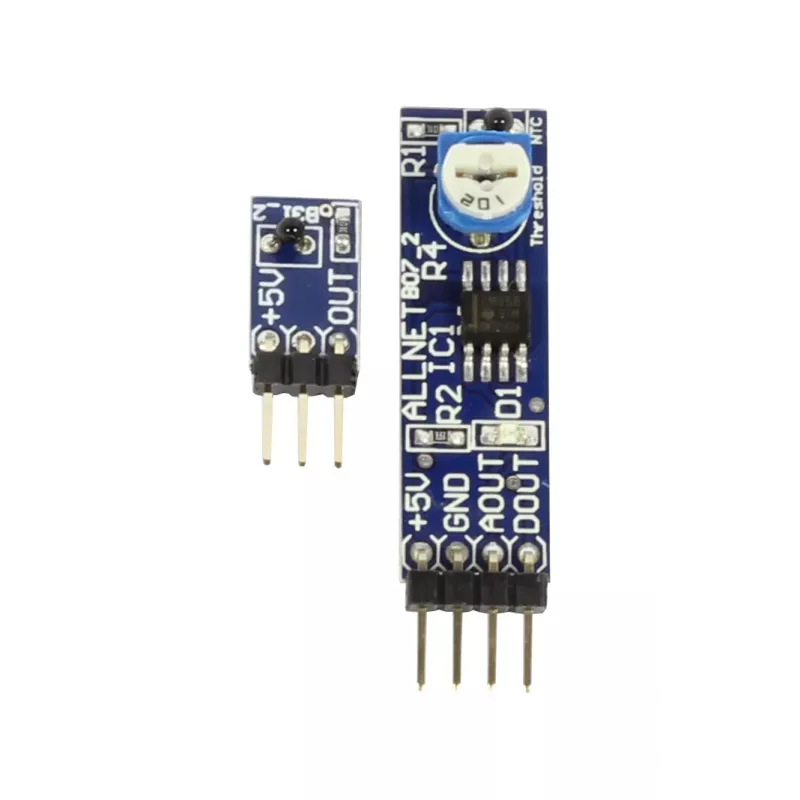

ALLNET 4duino NTC 10k Threshold TTL temperatūros jutiklio modulis

Ar kada nors norėjote, kad jūsų „Arduino“ projektas pats nuspręstų, kada įjungti ventiliatorių arba įspėti apie perkaitimą? Šis mažytis modulis su NTC 10k termistoriumi ir reguliuojama slenksčio riba kaip tik tam ir skirtas. Jis ne tik matuoja temperatūrą, bet ir pats priima sprendimus – kai temperatūra viršija jūsų nustatytą ribą, išvestyje atsiranda TTL signalas. Tobulas sprendimas „pasidaryk pats“ termostatams, aplinkos stebėjimui ar temperatūros valdymo sistemoms.

Privalumai

Nereikia rašyti sudėtingo kodo – modulis veikia kaip skaitmeninis jungiklis. Įmontuotas potenciometras leidžia lengvai nustatyti temperatūros slenkstį, o šviesos diodas akimirksniu parodo, ar temperatūra viršyta. Mažas energijos suvartojimas leidžia jį naudoti ir baterijomis maitinamuose įrenginiuose.

Kam tinka

• „Pasidaryk pats“ termostatams ir šildymo/vėdinimo sistemoms
• Aplinkos temperatūros stebėjimui su mikrovaldikliais
• Mokymosi ir prototipų kūrimo projektams
• Visiems, kurie nori paprasto temperatūros valdymo sprendimo

Pagrindinės specifikacijos

• Jutiklio tipas: NTC termistorius
• Termistoriaus varža: 10 kOhm (esant 25°C)
• Išėjimo tipas: Skaitmeninis (slenkstinis)
• Išėjimo signalo lygis: TTL (0V / VCC)
• Maitinimo įtampa: 3.3V - 5V nuolatinė
• Slenksčio reguliavimas: Įmontuotas potenciometras
• Lyginimo IC: LM393 (arba suderinamas)
• Indikacinis LED: Taip (slenksčio būsenai)
• Sąsajos kontaktai: 3 kontaktų jungtis (VCC, GND, DOUT)
• Temperatūros matavimo diapazonas: -30°C iki +100°C (tipinis)
• Suderinamumas: Arduino, Raspberry Pi, ESP32/ESP8266, mikrovaldikliai
• Paskirtis: Temperatūros stebėjimas, „pasidaryk pats“ termostatas, aplinkos jutiklis
• Modulio funkcija: Temperatūros slenksčio jungiklis
• Jutiklio prijungimas: 2 kontaktų jungtis išoriniam NTC zondui
• Srovės suvartojimas: Mažas (mA diapazone)

Rekomendacijos

Geriausiems rezultatams naudokite stabilių 3.3V arba 5V maitinimo šaltinį. Slenkstį reguliuokite atsargiai, stebėdami išėjimo signalą. Modulis skirtas naudoti patalpose; venkite ekstremalių temperatūrų, viršijančių nurodytą diapazoną.
