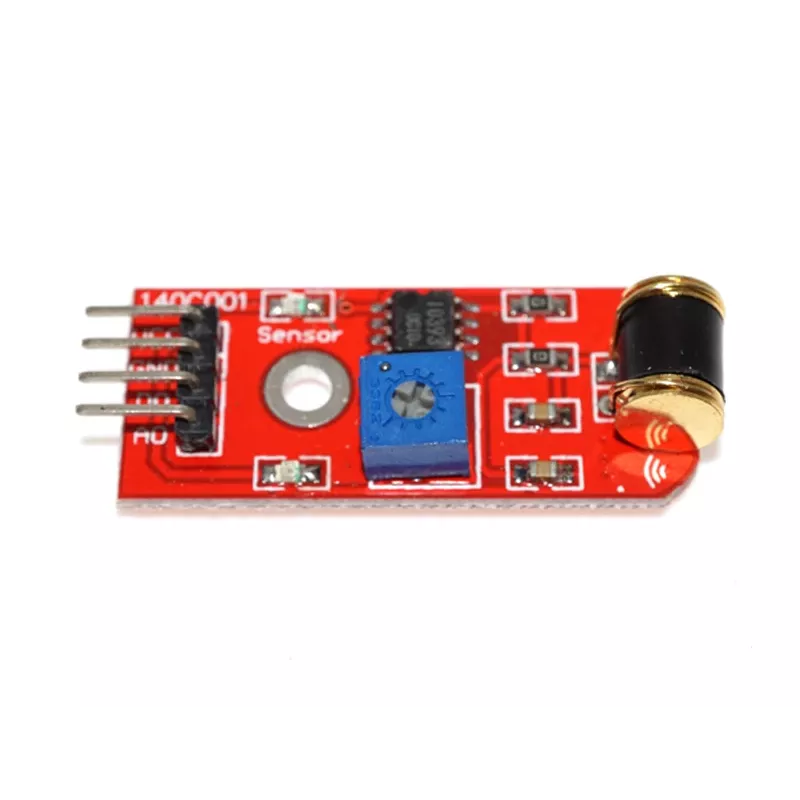

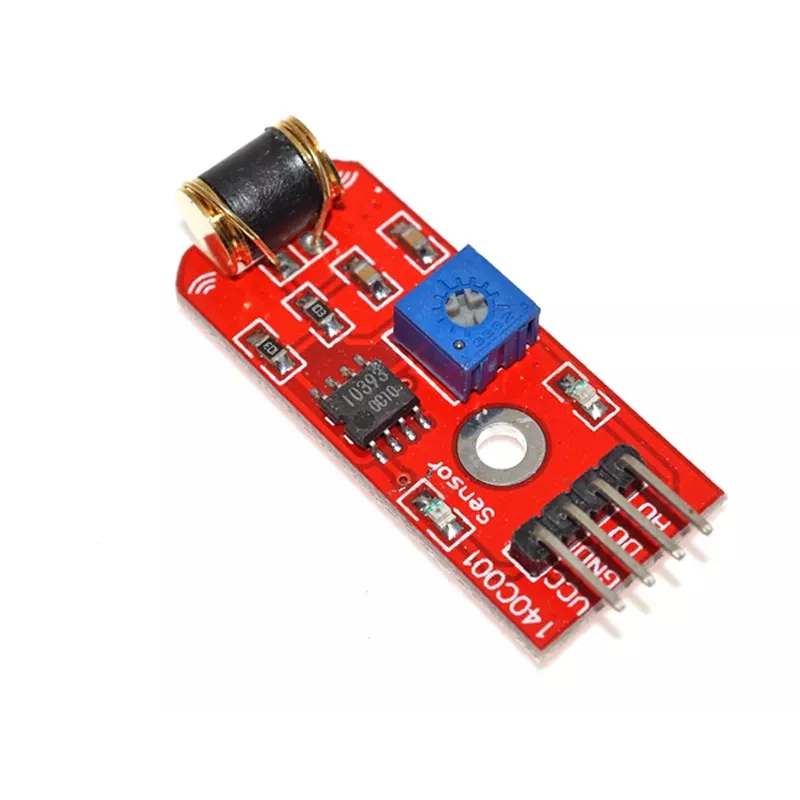

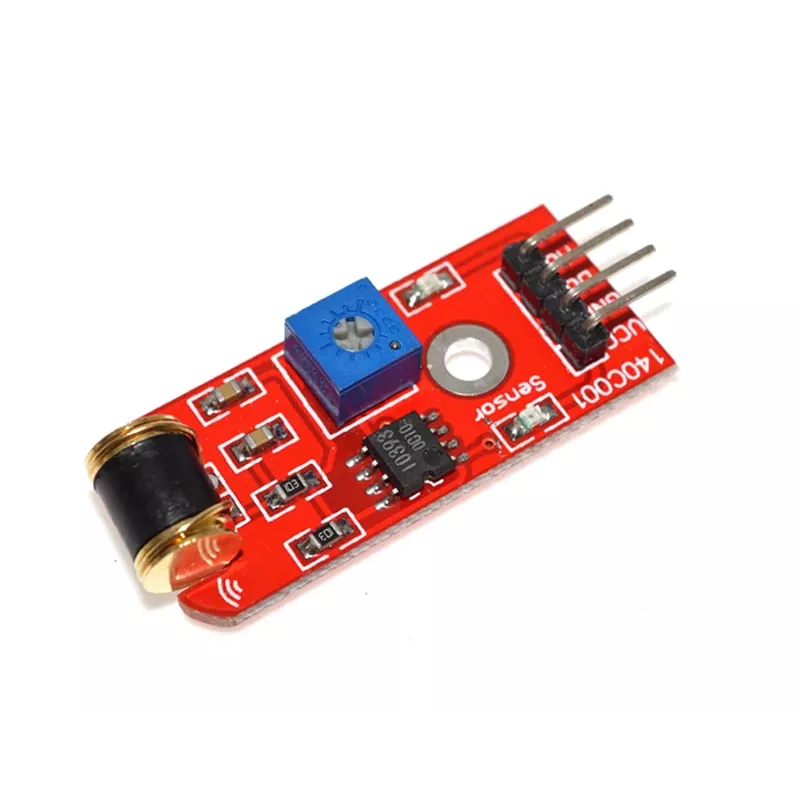

ALLNET 4duino Vibration Sensor Analog/Digital (ALL_OY_3444)

Ar kada pagalvojote, kad jūsų „pasidaryk pats“ projektui trūksta galimybės pajusti vibraciją? Su šiuo ALLNET 4duino jutikliu jūsų kūrinys atgis – jis reaguos į kratymą, smūgius ar net menkiausią virpėjimą. Nesvarbu, ar kuriate apsaugos sistemą, ar išmanųjį namų įrenginį – šis modulis suteiks jūsų projektui „jautrumo“.

Kodėl verta rinktis šį vibracijos jutiklį?

Skirtingai nuo paprastų jungiklių, šis modulis turi tiek skaitmeninę, tiek analoginę išvestį. Tai reiškia, kad galite ne tik fiksuoti, ar yra vibracija, bet ir įvertinti jos stiprumą. O dėl įmontuoto LM393 lygintuvo ir reguliuojamo jautrumo potenciometro, galite tiksliai nustatyti slenkstį, kada įrenginys sureaguos. Mažas energijos suvartojimas (mažiau nei 10mA) leidžia jutiklį naudoti net ir baterijomis maitinamuose projektuose.

Kam jis tinka?

• Apsaugos sistemoms – aptikti durų ar langų drebėjimą
• Judesiu įjungiamam apšvietimui ar signalizacijai
• Pramoninei įrangai stebėti – ar mašinos nevirpa per daug
• Mokymosi projektams – suprasti, kaip veikia vibracijos jutikliai

Svarbiausios savybės

• Jutiklio tipas: SW-420 spyruoklinis vibracijos jungiklis
• Išėjimai: skaitmeninis (DO) ir analoginis (AO)
• Maitinimas: 3,3V – 5V nuolatinė srovė
• Lygintuvas: LM393
• Jautrumo reguliavimas: taip, per potenciometrą
• Indikatoriai: maitinimo ir skaitmeninės išvesties LED
• Sąsaja: 4 kontaktų (VCC, GND, DO, AO)
• Darbinė temperatūra: nuo -10°C iki +50°C
• Tvirtinimo anga: 1x M3

Kaip naudoti?

Prijunkite modulį prie Arduino, Raspberry Pi ar ESP32: VCC prie 5V, GND prie žemės, DO prie skaitmeninio įėjimo (paprastam vibracijos aptikimui) arba AO prie analoginio įėjimo (vibracijos intensyvumui matuoti). Sukdami potenciometrą reguliuokite jautrumą – bandykite su skirtingais vibracijos lygiais, kol rasite tinkamiausią nustatymą.

Patarimas: Pradėkite nuo vidurinės potenciometro padėties ir palaipsniui mažinkite jautrumą, kol jutiklis nustos reaguoti į atsitiktinius virpesius. Taip išvengsite klaidingų signalų.
