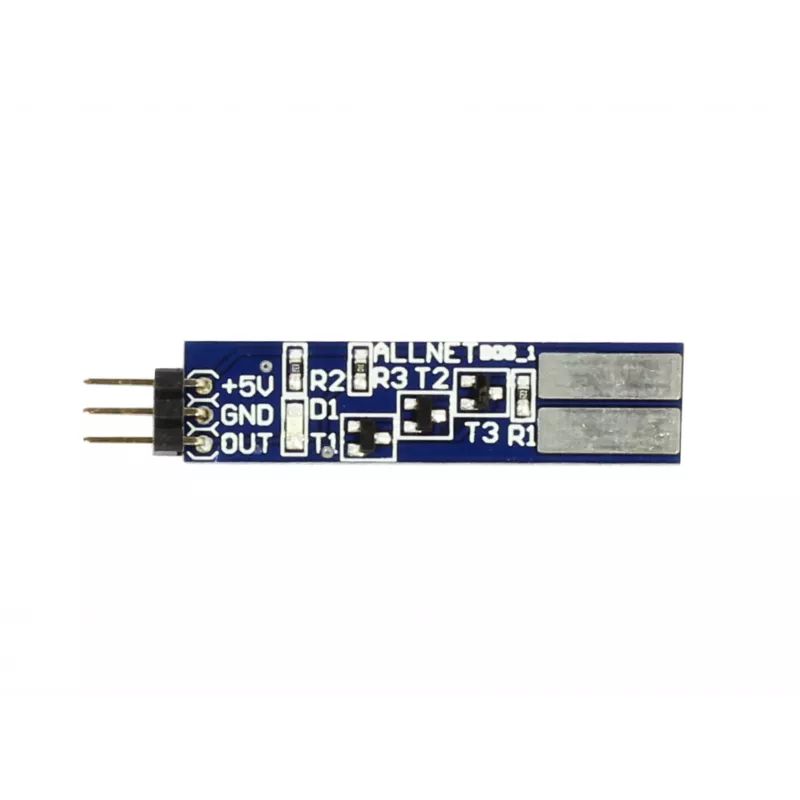

ALLNET 4duino Touch Sensor (4duino_B08)

Kad ir ką kurtumėte – ar tai būtų išmanieji namai, ar interaktyvus meno projektas – prisilietimo jutiklis suteikia jūsų idėjoms naują dimensiją. ALLNET 4duino Touch Sensor (4duino_B08) – tai kompaktiškas talpinis jutiklis, kuris reaguoja į lengviausią prisilietimą ir paverčia jį skaitmeniniu signalu. Jokių mygtukų, jokio mechaninio nusidėvėjimo – tik švarus, modernus valdymas.

Kodėl verta rinktis šį jutiklį?

Jutiklis pagamintas ant TTP223 lusto, kuris užtikrina itin mažas energijos sąnaudas – budėjimo režime sunaudoja vos ~1,5 µA. Tai reiškia, kad jūsų projektas veiks ilgai net ir su baterijomis. Reagavimo laikas trumpesnis nei 60 ms – prisilietimas jaučiamas akimirksniu. Integruotas LED indikatorius vizualiai patvirtina, kad jutiklis aktyvuotas, tad nereikia spėlioti ar veikia. O kompaktiškas dydis ir tvirtinimo angos leidžia lengvai integruoti jį į bet kokį korpusą.

Kam jis tinka?

• „Pasidaryk pats“ išmaniųjų namų projektams – pavyzdžiui, šviesos ar užuolaidų valdymui palietus.
• Interaktyviems meno kūriniams ar parodų eksponatams, kur lankytojai gali „paliesti“ ir sužadinti garsą ar šviesą.
• Švietimo tikslams – mokykliniams robotikos ar elektronikos rinkiniams, mokant programuoti Arduino ar Raspberry Pi.
• Bet kokiam projektui, kur reikia paprasto, patikimo ir elegantiško lietimo mygtuko.

Svarbiausios savybės

• Talpinė lietimo technologija, pagrįsta TTP223 valdikliu
• Vienas lietimo kanalas su skaitmenine išvestimi (HIGH palietus, LOW – nepalietus)
• Maitinimo įtampa: 2 V – 5,5 V nuolatinė srovė – tinka tiek 3,3 V, tiek 5 V sistemoms
• Mažas budėjimo režimo srovės suvartojimas: ~1,5 µA (esant 3 V)
• Aktyvios būsenos srovė: ~3,5 mA (esant 3 V)
• Išėjimo srovė: ~8 mA (esant 3 V) – gali tiesiogiai valdyti mažą apkrovą
• Reagavimo laikas: < 60 ms
• Darbinė temperatūra: nuo -40°C iki +85°C
• Išvadai: VCC, GND, SIG – lengva prijungti prie bet kurio mikrovaldiklio

Kaip naudoti?

Prijunkite VCC prie maitinimo (2–5,5 V), GND prie žemės, o SIG prie mikrovaldiklio skaitmeninio įėjimo. Palietus jutiklio paviršių, SIG išėjime atsiranda aukštas lygis (HIGH). Galite naudoti jį kaip mygtuką – pavyzdžiui, įjungti šviesos diodą ar paleisti garsą. Jei reikia, prie SIG galite pridėti 10 kΩ traukimo rezistorių į VCC, nors daugeliu atvejų vidinis mikrovaldiklio pull-up veikia puikiai.

Patarimas: Kad jutiklis veiktų patikimai, venkite per didelio triukšmo ant lietimo ploto – pavyzdžiui, ilgų laidų ar šalia esančių metalinių paviršių. Jutiklis geriausiai veikia sausoje patalpoje. Jei projektuojate nešiojamą įrenginį, nepamirškite, kad budėjimo režimo srovė yra itin maža – tai puikus pasirinkimas baterijomis maitinamiems projektams.
