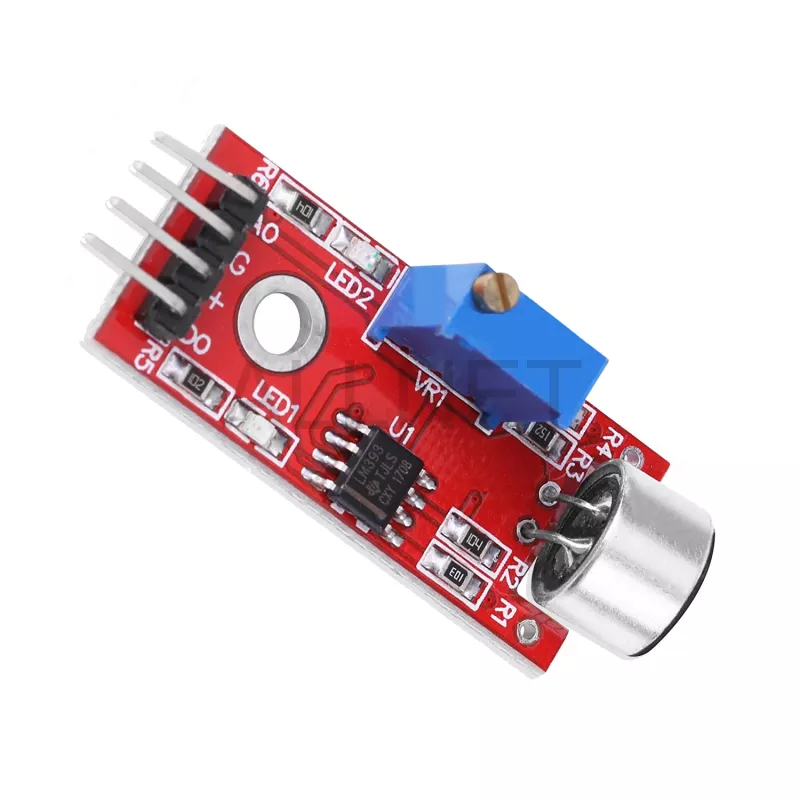

ALLNET 4duino garso jutiklio modulis (KS-AudioSensor)

Ar kada nors norėjote, kad jūsų projektas „pabustų“ nuo garsaus plojimo ar kalbos? Šis mažytis, bet galingas ALLNET 4duino garso jutiklio modulis (KS-AudioSensor) leis jūsų Arduino, ESP32 ar Raspberry Pi „išgirsti“ aplinką ir reaguoti į garsą – tarsi suteiktumėte jam ausis.

Kuo jis naudingas jums?

Modulis turi integruotą elektrinį kondensatorinį mikrofoną ir LM393 lygintuvą, kuris garsą paverčia aiškiu signalu. Galite rinktis iš dviejų išėjimų: analoginio (AO) – realaus laiko įtampos signalas, rodantis garso stiprumą, ir skaitmeninio (DO) – TTL lygio signalas, kuris persijungia, kai garsas viršija nustatytą slenkstį. O tą slenkstį galite reguliuoti ant plokštės esančiu potenciometru – labai patogu!

Kam jis tinka?

• Balso valdomiems įrenginiams – įjunkite šviesą plojimu
• Garso aktyvuojamiems jungikliams – durų skambutis, signalizacija
• Apsaugos sistemoms – triukšmo detektorius
• Išmaniesiems namams – automatinis apšvietimas pagal garsą
• Mokymosi projektams – smagus būdas pažinti garsą elektronikoje

Svarbiausios savybės

• Jutiklio tipas: elektrinis kondensatorinis mikrofonas
• Maitinimas: 3,3V – 5V nuolatinė srovė
• Išėjimai: analoginis (AO) ir skaitmeninis (DO)
• Lygintuvo mikroschema: LM393
• Jautrumo reguliavimas: taip, potenciometru
• Indikatoriai: maitinimo LED, skaitmeninio išėjimo LED
• Sąsaja: 4 kontaktų galvutė (VCC, GND, AO, DO)
• Skaitmeninis signalas: TTL lygio
• Analoginis signalas: realaus laiko įtampa
• Veikimo principas: garso stiprumo slenksčio nustatymas
• Suderinamumas: Arduino, ESP32, Raspberry Pi, kitos platformos
• Plokštės medžiaga: FR-4
• Tvirtinimo angos: 2

Kaip naudoti?

Prijunkite modulį prie savo mikrovaldiklio: VCC prie 3,3V arba 5V, GND prie žemės, AO prie analoginio įėjimo (jei norite matuoti garso stiprumą), DO prie skaitmeninio įėjimo (jei norite fiksuoti viršytą slenkstį). Sukdami potenciometrą reguliuokite jautrumą – pradėkite nuo vidurinės padėties ir tikslinkite pagal poreikį.

Patarimas: geriausius rezultatus gausite su mikrovaldikliu, turinčiu analoginį įėjimą (pvz., Arduino Uno, ESP32). Potenciometru nustatykite tokį slenkstį, kad modulis reaguotų tik į norimo stiprumo garsus. Tinka naudoti tik patalpose.
