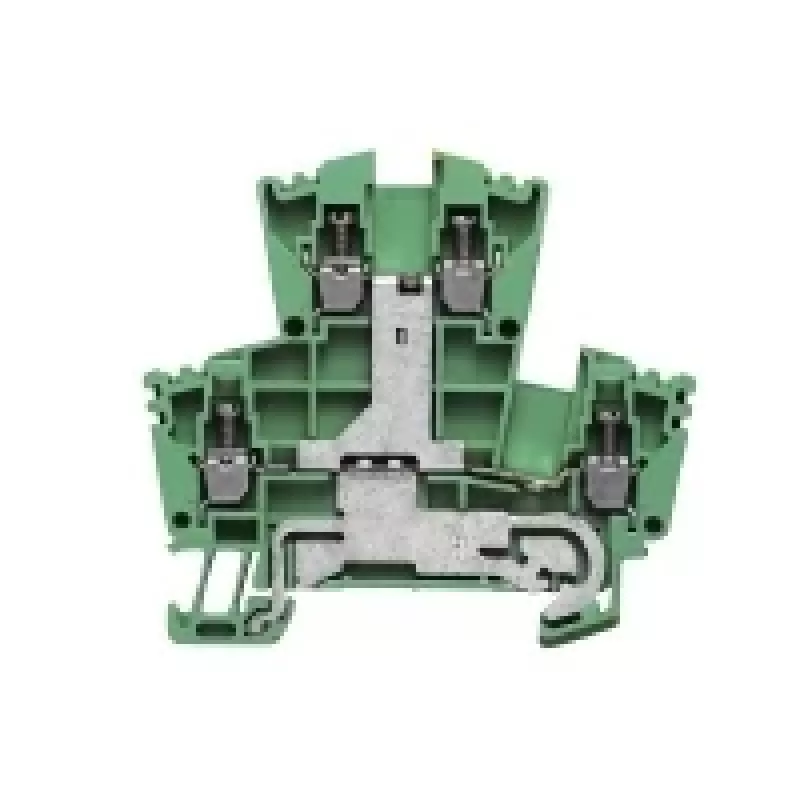

Weidmüller Praėjimo gnybtų blokas, sraigtinis sujungimas, 2,5 mm², 24 A, 800 V, žalias, 100 vnt.

Ar kada nors teko sukti galvą, kaip tvarkingai ir patikimai sujungti laidus skirstomojoje spintoje? Šis Weidmüller praėjimo gnybtų blokas – tai sprendimas, kurį įvertins kiekvienas, vertinantis tvarką ir saugumą. Jis sukurtas taip, kad montavimas būtų malonumas, o jungtys – ilgaamžės.

Kuo jis naudingas jums?

Nereikia sukti galvos dėl atsilaisvinusių laidų – sraigtinis sujungimas užtikrina tvirtą kontaktą. O žalia spalva padės greitai atskirti grandines. Be to, galite lengvai atlikti matavimus per specialų testavimo tašką ir sujungti kelis blokus tarpusavyje naudodami šynas. Tinka tiek kietiems, tiek lankstiems laidininkams iki 4 mm².

Kam šis gnybtų blokas tinka?

• Namuose: skirstomosioms dėžėms, šildymo sistemoms, apšvietimo valdymui.
• Dirbtuvėse: staklių, konvejerių ar kitos įrangos prijungimui.
• Pastatų automatikoje: jutiklių, pavarų ir valdiklių sujungimui.

Svarbiausios savybės

• Tipas: praėjimo gnybtų blokas su sraigtiniu sujungimu
• Vardinė srovė: 24 A (IEC)
• Vardinė įtampa: 800 V (IEC)
• Laidininko skerspjūvis: kietas 0,5–4 mm², lankstus 0,5–2,5 mm², AWG 20–12
• Montavimas: ant DIN bėgelio TS 35
• Spalva: žalia
• Izoliacinė medžiaga: Wemid (atspari temperatūrai nuo -50 iki 120 °C)
• Nuėmimo ilgis: 10 mm
• Prisukimo momentas: 0,4–0,8 Nm
• Kiekis pakuotėje: 100 vienetų
• Galimybė šynuoti: taip
• Testavimo taškas: taip

Kaip naudoti?

Gnybtų bloką užfiksuokite ant DIN bėgelio, nuimkite laidą 10 mm, įkiškite į angą ir priveržkite varžtą rekomenduojamu momentu. Norėdami sujungti kelis blokus, naudokite atitinkamas šynas. Testavimo taškas leidžia saugiai matuoti įtampą ar srovę.

Patarimas: prieš priverždami varžtą, įsitikinkite, kad laidas iki galo įkištas. Naudokite momentinį atsuktuvą, kad neperveržtumėte – optimalus momentas yra 0,6 Nm. Ženklinimui naudokite specialius žymeklius, kad vėliau nereikėtų ieškoti, kas kur prijungta.
