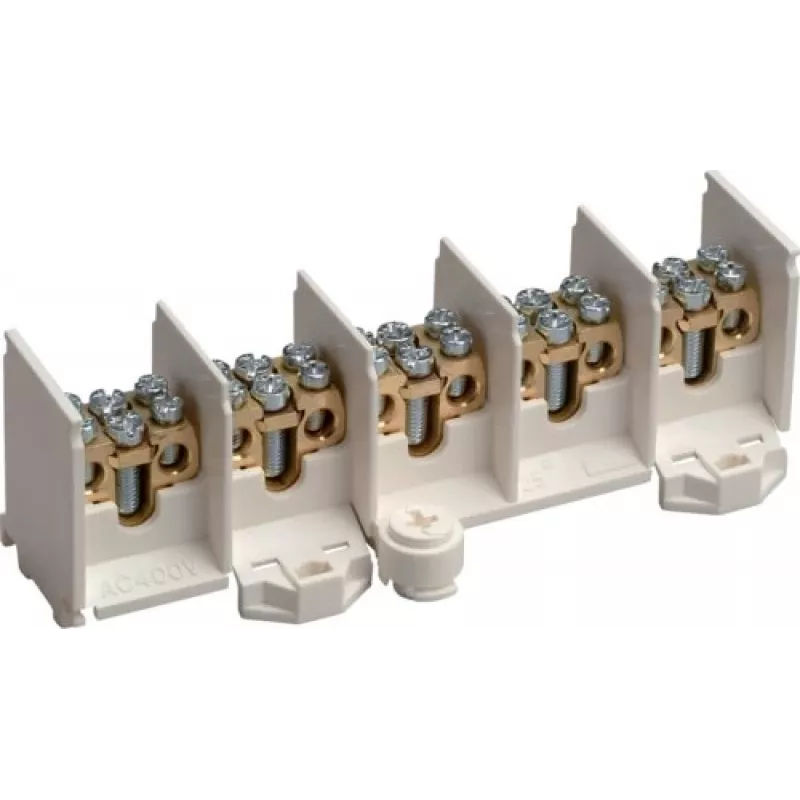

Hager K46N 5 polių pagrindinės skirstymo gnybtų blokas

Kai elektros skirstymo spintoje reikia patikimai paskirstyti maitinimą į kelias linijas, Hager K46N tampa tvirtu pagrindu. Šis 5 polių gnybtų blokas leidžia vienu metu prijungti pagrindinį laidininką ir dvi atšakas kiekvienam poliui – taip sutvarkysite tiek buto, tiek namo ar nedidelio biuro elektros tinklą be papildomų jungčių.

Kodėl verta rinktis

• 5 polių konstrukcija: kiekvienam poliui – vienas įėjimas ir dvi išėjimo linijos, iš viso 15 prijungimo taškų.
• Tinka tiek standiems, tiek lankstiems laidininkams – pagrindiniams nuo 6 iki 25 mm², atšakoms nuo 6 iki 16 mm².
• Didelė galia: 100 A vardinė srovė ir iki 400 V AC įtampa.
• Kompaktiškas, pilkos spalvos poliamido korpusas – lengvai montuojamas ant DIN bėgelio (EN 60715) arba tvirtinamas varžtais.

Kasdienis patogumas

Varžtinė jungtis užtikrina patikimą ir ilgaamžį kontaktą – nereikia specialių įrankių, o laido galą įkišę ir priveržę varžtą galite būti tikri, kad ryšys bus stabilus. IP20 apsaugos klasė tinka montuoti skirstomuosiuose skyduose ir uždarose spintose, kur nėra tiesioginio kontakto su vandeniu ar dulkėmis.

Techniniai duomenys

• Polių skaičius: 5
• Pagrindinio laidininko skerspjūvis: 6–25 mm² (standus/lankstus)
• Atšakos laidininko skerspjūvis: 6–16 mm² (standus/lankstus)
• Vardinė srovė: 100 A
• Vardinė įtampa: 400 V AC
• Jungties tipas: varžtinė
• Montavimas: DIN bėgelis (EN 60715) arba varžtinis tvirtinimas
• Medžiaga: poliamidas (izoliacija), žalvaris (laidininkai)
• Spalva: pilka
• Apsaugos klasė: IP20
• Darbinė temperatūra: -5 iki +40 °C
• Trumpojo jungimo srovė: 10 kA (1 s)
• Bendras prijungimų skaičius: 15 (5 pagrindiniai įėjimai, 10 atšakų)

Kam tinka

Šis gnybtų blokas skirtas elektrikams ir techniškai išprususiems namų savininkams, kurie patys įsirenginėja ar atnaujina skirstomąjį skydą. Puikiai tiks ten, kur reikia padalinti pagrindinį maitinimo kabelį į atskiras grupes – pavyzdžiui, šildymo, apšvietimo ar buitinių prietaisų linijoms.

Kaip naudoti

Pritvirtinkite bloką ant DIN bėgelio arba varžtais prie skydo paviršiaus. Įkiškite pagrindinį laidininką į centrinę įėjimo vietą ir priveržkite varžtą. Tada prie kiekvieno poliaus šoninių išėjimų prijunkite atšakas – po vieną ar dvi kiekvienam poliui. Prieš įjungdami maitinimą patikrinkite, ar visi varžtai tvirtai priveržti.

Patarimas: jei naudojate lanksčius laidus, prieš jungdami juos į gnybtus užmaukite antgalius – taip užtikrinsite geresnį kontaktą ir išvengsite atskirų gyslų išsisklaidymo. Visada laikykitės vietinių elektros instaliacijos taisyklių ir, jei abejojate, pasikonsultuokite su kvalifikuotu elektriku.
