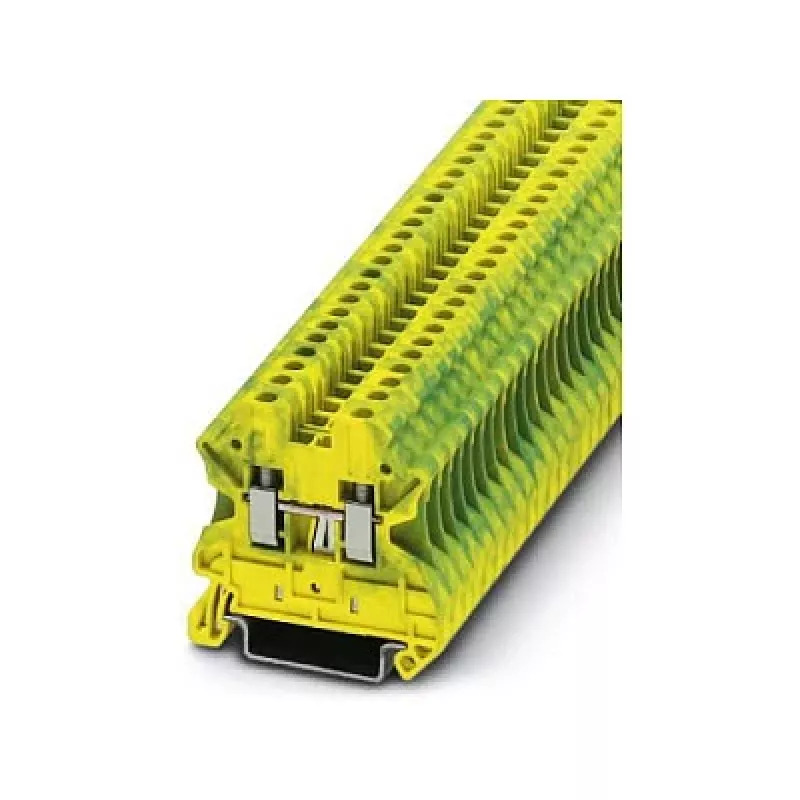

Phoenix Contact UT 2,5-PE apsauginio laidininko gnybtas – žaliai geltonas, varžtinis, 2,5 mm², tvirtinamas ant DIN bėgelio

Nuo šiol jūsų valdymo spintos ar skirstomojo skydo įžeminimo jungtys bus ne tik tvarkingos, bet ir visiškai saugios – šis Phoenix Contact UT 2,5-PE gnybtas užtikrina patikimą apsauginį laidininko sujungimą, kuriuo galite pasikliauti net ir sudėtingiausiomis sąlygomis. Žaliai geltonas korpusas iš karto leidžia identifikuoti, kad tai PE gnybtas, o tai padeda laikytis elektros saugos reikalavimų be jokių abejonių.

Kodėl šis gnybtas jums pravers

Nesvarbu, ar montuojate naują pramoninę valdymo sistemą, ar atnaujinate esamą skirstomąjį skydą – šis gnybtas sukurtas taip, kad sutaupytų jūsų laiką ir vietą. Jo plotis – vos 5,2 mm, todėl ant DIN bėgelio tilps daugiau jungčių, o tvirtas varžtinis sujungimas su M3 sriegiu užtikrins, kad laidai neatsilaisvins net nuo vibracijos. Darbinis temperatūrų diapazonas nuo -60 °C iki 105 °C reiškia, kad gnybtas puikiai veiks tiek šaltame ceche, tiek karštoje aplinkoje.

Kam jis tinka

• Pramoninėms valdymo spintoms ir skirstomiesiems skydams, kur reikia patikimo įžeminimo.
• Elektrikams ir montuotojams, kurie vertina aiškų žaliai geltoną PE žymėjimą ir greitą montavimą.
• Projektams, kuriuose reikalaujama tarptautinių standartų atitikties – UL, cUL, VDE, CSA ir kt.

Pagrindinės savybės

• Varžtinis sujungimas, sriegis M3, priveržimo momentas 0,5–0,6 Nm – stabilus ir nereikalaujantis priežiūros.
• Tinka laidams nuo 0,14 mm² iki 4 mm² (vientisiems ir suvytiems), AWG 26–12.
• Nuėmimo ilgis 9 mm – paprasta ir greita paruošti laidą.
• Izoliacija iš poliamido (PA), degumo klasė UL 94 V0 – aukšta priešgaisrinė sauga.
• Atitinka IEC 60947-7-2 reikalavimus apsauginio laidininko gnybtams.
• Montuojamas ant DIN bėgelio NS 35/7,5 arba NS 35/15.

Kaip naudoti

Įstatykite gnybtą ant DIN bėgelio, atsuktuvu atlaisvinkite varžtą, įkiškite nuimtą laidą (iki 9 mm) ir priveržkite reikiamu momentu. Patikrinkite, ar laidas tvirtai laikosi – ir viskas. Dėl kompaktiškos konstrukcijos galite išdėstyti daug gnybtų vienoje eilėje, nesijaudindami dėl vietos.

Patarimas: prieš priverždami įsitikinkite, kad laidas įstatytas iki galo, o varžtą priveržkite dinamometriniu atsuktuvu, kad pasiektumėte rekomenduojamą 0,5–0,6 Nm momentą – taip užtikrinsite ilgaamžį ir patikimą kontaktą.
