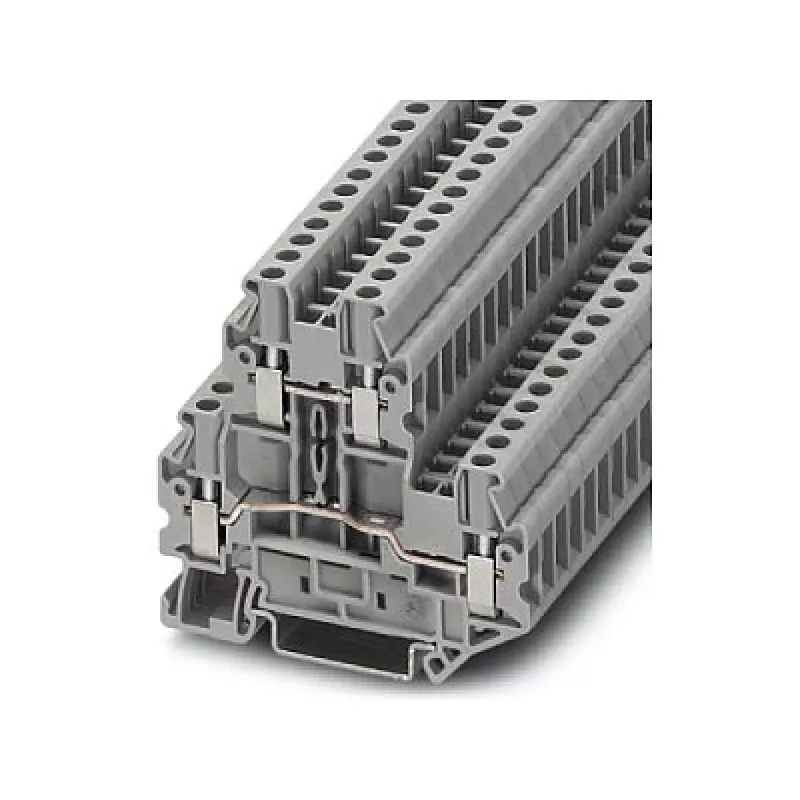

Phoenix 3044636 UTTB 2,5 dviejų lygių gnybtų blokas

Elektrikams, kurie kovoja dėl kiekvieno centimetro skirstomųjų spintų viduje, šis dviejų lygių gnybtų blokas yra tikras išsigelbėjimas. Jis leidžia viename kompaktiškame korpuse sujungti du atskirus potencialus, taip efektyviai padvigubinant laidų tankį ant DIN bėgelio, nepadidinant užimamos vietos. Tai praktiškas sprendimas tiek valdymo spintoms, tiek skirstomiesiems skydams, kur svarbu kiekvienas milimetras.

Pagrindiniai privalumai

• Dviejų lygių konstrukcija: du potencialai viename bloke, taupoma vieta ant bėgelio.
• Varžtinis sujungimas su M3 sriegiu, priveržimo momentas 0,5–0,6 Nm užtikrina patikimą kontaktą.
• Platus laidų skerspjūvių diapazonas: kieti 0,14–4 mm², lankstūs 0,14–2,5 mm² (AWG 26–12).
• Skirta 500 V / 24 A (IEC), taršos laipsnis 3.
• Tvirtinama ant standartinio DIN bėgelio NS 35/7,5 arba NS 35/15.
• Izoliacinė medžiaga: poliamidas (PA), degumo klasė UL 94 V0.

Naudojimas kasdien

Elektrikai įvertins paprastą prijungimą: nuimkite 9 mm izoliacijos, įkiškite laidą ir priveržkite varžtą nurodytu momentu. Dviejų lygių išdėstymas padeda išlaikyti tvarką ir lengvai pasiekti jungtis, o tai sutrumpina gedimų paieškos laiką. Kompaktiški matmenys leidžia tankiai užpildyti spintą, o tvirtas poliamido korpusas atlaiko mechaninį įtempimą bei šilumines apkrovas, būdingas pramoninėje aplinkoje.

Pilna specifikacija

• Tipas: dviejų lygių gnybtų blokas
• Lygiai: 2
• Jungtys: 4
• Potencialai: 2
• Jungimo būdas: varžtinis
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Vardinis skerspjūvis: 2,5 mm²
• Kietų laidų skerspjūvis: 0,14–4 mm²
• Lanksčių laidų skerspjūvis: 0,14–2,5 mm²
• AWG diapazonas: 26–12
• Izoliacijos nuėmimo ilgis: 9 mm
• Sriegis: M3
• Priveržimo momentas: 0,5–0,6 Nm
• Tvirtinimas: DIN bėgelis NS 35/7,5, NS 35/15
• Spalva: pilka
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3

Pabaigai

Phoenix 3044636 UTTB 2,5 – tai patikimas ir erdvę taupantis sprendimas profesionaliam elektros instaliavimui, kai reikia kompaktiško ir tankaus laidų sujungimo.
