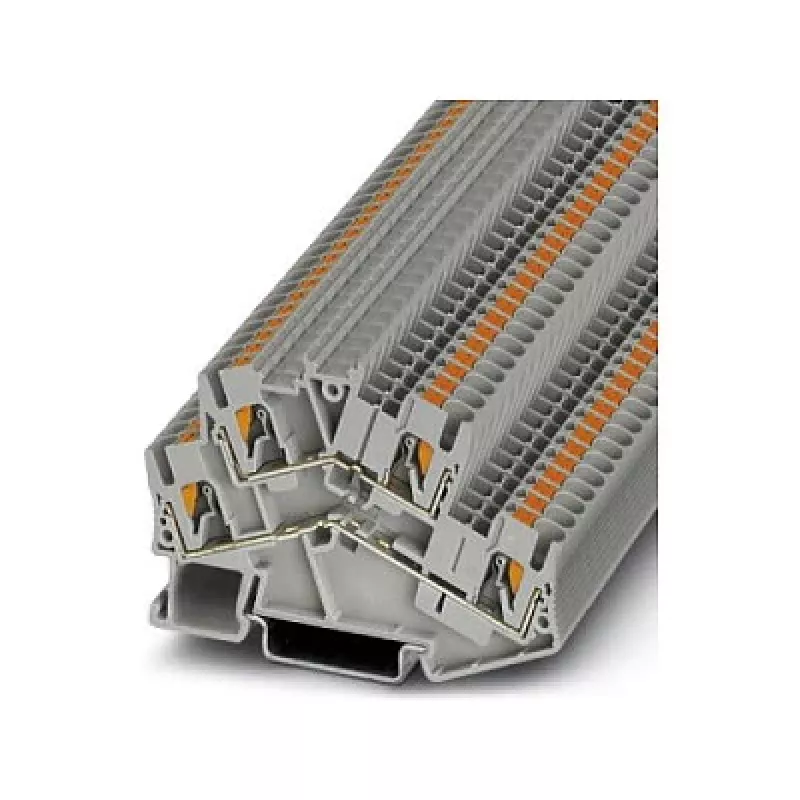

Phoenix 3209604 PTTBS 2.5 dviejų lygių praėjimo gnybtų blokas, įspraudimo jungtis, pilkas

Įsivaizduokite, kad į tą pačią vietą ant DIN bėgelio galite sutalpinti dvigubai daugiau jungčių – būtent tai siūlo Phoenix 3209604 PTTBS 2.5. Šis dviejų lygių gnybtų blokas leidžia sutvarkyti laidus kompaktiškiau nei įprasti vieno lygio sprendimai, o įspraudimo technologija reiškia, kad atsuktuvą galite palikti įrankių dėžėje – laidą tiesiog įkišate, ir kontaktas užtikrintas.

Privalumai jūsų kasdieniam darbui

• Keturi įspraudimo taškai dviejuose lygiuose – daugiau jungčių mažesnėje erdvėje
• Įspraudimo jungtis be įrankių – montavimas vyksta greičiau ir paprasčiau
• Patikima izoliacija iš poliamido, atspari chemikalams ir mechaniniams poveikiams
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C – tinka net atšiauriomis sąlygomis
• Atitinka aukštus saugumo reikalavimus: degumo klasė UL 94 V0, taršos laipsnis 3

Kam jis skirtas?

Šis gnybtų blokas – idealus pasirinkimas valdymo spintoms, mašinų gamybai ir elektros skirstymui, kur kiekvienas centimetras bėgelio brangus. Jis puikiai tinka tiek profesionalams, tiek namų dirbtuvių entuziastams, norintiems tvarkingos ir saugios instaliacijos. Dėl dviejų lygių konstrukcijos galite racionaliai išdėstyti laidus ir palengvinti grandinių priežiūrą.

Pagrindinės specifikacijos

• Tipas: dviejų lygių praėjimo gnybtų blokas
• Jungties tipas: įspraudimo (push-in)
• Lygiai: 2, jungtys: 4 (po 2 kiekviename lygyje)
• Vardinė sekcija: 2,5 mm²
• Spalva: pilka
• Izoliacinė medžiaga: PA (poliamidas)
• Tvirtinimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Laidininko skerspjūvis vientisas: 0,14 mm² – 4 mm²
• Laidininko skerspjūvis suvytas: 0,14 mm² – 2,5 mm²
• AWG: 26 – 12
• Nuėmimo ilgis: 8 mm – 10 mm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Perįtampio kategorija: III

Kaip naudoti?

Naudojimas paprastas: nuimkite laidą 8–10 mm, įkiškite į įspraudimo angą, kol pajusite, kad užsifiksavo. Vientisiems arba suvytiems laidininkams nereikia jokių įrankių. Jei reikia atjungti, paspauskite spyruoklę atsuktuvu ir ištraukite laidą. Montuokite ant standartinio DIN bėgelio – ir jūsų instaliacija paruošta.

Patarimas: norėdami užtikrinti ilgaamžiškumą, rinkitės tinkamo skerspjūvio laidus ir nepamirškite patikrinti, ar laidininkas iki galo įstumtas – tada kontaktas bus patikimas ir ilgaamžis.
