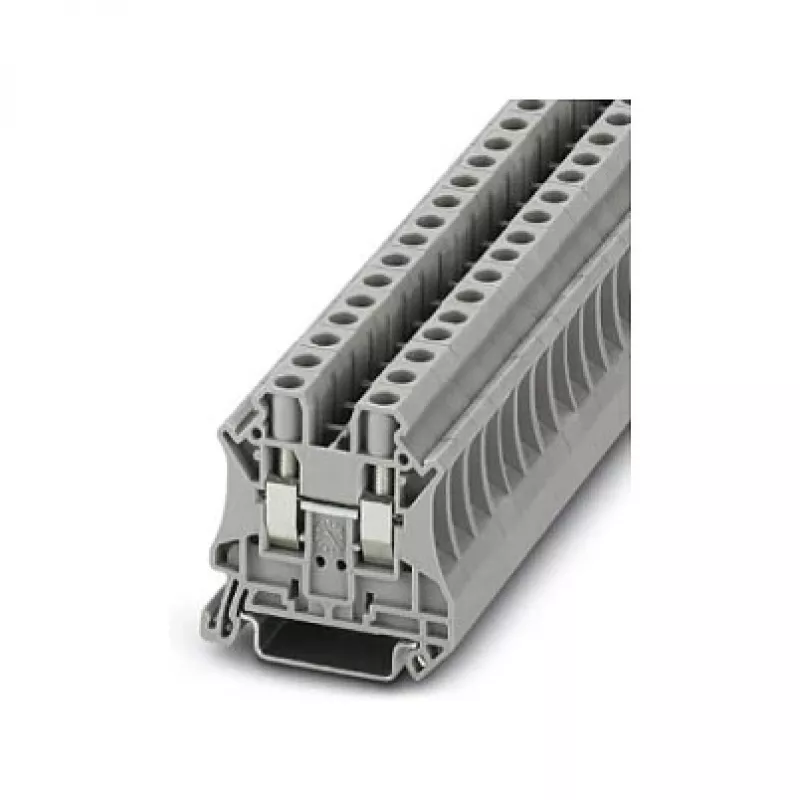

Phoenix Contact 3044131 UT 6 Praeinamoji gnybtų jungtis, varžtinis sujungimas, 6 mm², 1000 V, 41 A, pilka

Kai reikia patikimo ir ilgaamžio elektros sujungimo, Phoenix Contact 3044131 UT 6 praeinamoji gnybtų jungtis yra tvirtas pasirinkimas. Ši varžtinė jungtis skirta laidams iki 6 mm² ir užtikrina saugų, be priežiūros veikiantį sujungimą pramoninėse sistemose.

Kam ji skirta

Ši gnybtų jungtis skirta elektrikams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimo sprendimo montavimui ant DIN bėgelio automatikos, elektros skirstymo ir mašinų gamybos srityse. Ji tinka ten, kur reikia atsparumo vibracijai ir ilgalaikio stabilumo.

Pagrindinės savybės

• Varžtinis sujungimas su M4 sriegiu ir 1,5–1,8 Nm priveržimo momentu, užtikrinančiu atsparumą vibracijai
• Vardinis skerspjūvis 6 mm² (AWG 20–8) leidžia perduoti iki 41 A srovę esant 1000 V įtampai
• Pilka poliamido korpusas, degumo klasė UL 94 V0, darbinė temperatūra nuo -60 °C iki 105 °C
• Tinka standartiniams 35 mm DIN bėgiams (NS 35/7,5 ir NS 35/15), montavimas užfiksuojant spragtelėjimu
• Platus tarptautinių sertifikatų spektras: UL, CSA, VDE, EAC, ATEX, IECEx ir jūriniai sertifikatai

Specifikacijos

• Tipas: praeinamoji gnybtų jungtis
• Sujungimo būdas: varžtinis
• Sujungimų skaičius: 2
• Pozicijų skaičius: 1
• Vardinis skerspjūvis: 6 mm²
• AWG diapazonas: 20 - 8
• Vardinė įtampa: 1000 V (IEC)
• Vardinė srovė: 41 A (IEC)
• Vardinė impulsinė įtampa: 8 kV
• Nuėmimo ilgis: 10 mm
• Sriegis: M4
• Priveržimo momentas: 1,5 - 1,8 Nm
• Izoliacinė medžiaga: PA (poliamidas)
• Spalva: pilka
• Montavimas: ant DIN bėgelio NS 35/7,5, NS 35/15
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3
• Perįtampos kategorija: III

Patarimai

Kad sujungimas būtų optimalus, nuimkite izoliaciją iki 10 mm ir priveržkite varžtą nurodytu momentu. Ploniems vyties laidams naudokite antgalius, kad neišsiskirtų laidininkai. Gnybtų jungtis galima grupuoti su kitais UT serijos blokais, naudojant standartinius galinius dangtelius ir pertvaras, taip užtikrinant tvarkingą ir saugų montavimą.
