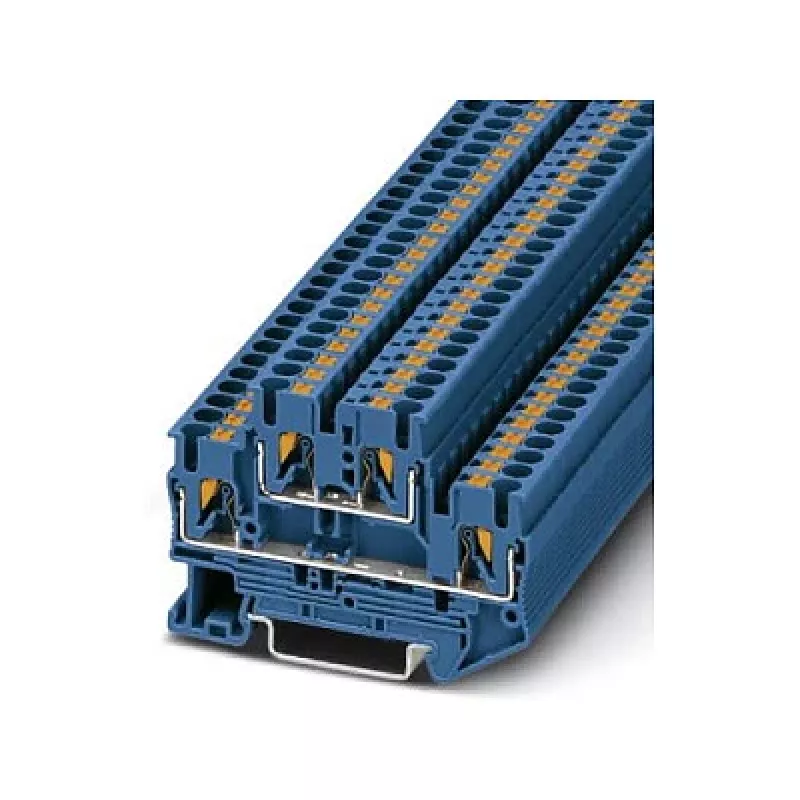

Phoenix Contact 3210570 PTTB 2,5 BU dviejų lygių gnybtų blokas su push-in technologija

Kai valdymo spintoje kiekvienas milimetras brangus, o laidų tankis vis auga, dviejų lygių gnybtų blokas Phoenix Contact 3210570 PTTB 2,5 BU tampa tikru išsigelbėjimu. Jis sujungia du atskirus lygius viename kompaktiškame korpuse, taip padvigubindamas laidų tankį nepadidindamas užimamos vietos. Push-in technologija leidžia įkišti vientisus arba su užspaudžiamomis įvorėmis laidus tiesiogiai – be įrankių, be sukimų, be pamestų varžtelių. Taip skydų gamyba tampa greitesnė ir patikimesnė. Mėlyna spalva aiškiai identifikuoja šį gnybtą kaip neutralų arba specialios paskirties, o kompaktiškas dizainas palieka daugiau vietos kitiems komponentams DIN bėgyje.

Kam jis skirtas

Šis gnybtų blokas sukurtas elektros skydų gamintojams, mašinų OEM gamintojams ir techninės priežiūros specialistams, kuriems reikia maksimalaus laidų tankio neprarandant naudojimo paprastumo. Jis tinka pramoninėms valdymo sistemoms, pastatų automatizavimui ir bet kuriai programai, kur du atskiri grandinės turi būti sujungti minimalioje erdvėje. Jei dirbate su 2,5 mm² laidais ant NS 35 DIN bėgio ir vertinate belaidį sujungimą, šis blokas puikiai įsilies į jūsų darbo eigą.

Pagrindinės savybės

• Dviejų lygių dizainas: du nepriklausomi sujungimo lygiai viename kompaktiškame korpuse, padvigubinant laidų tankį.
• Push-in sujungimas: tiesiogiai įkiškite vientisus arba su įvorėmis laidus – nereikia atsuktuvo, sutrumpėja surinkimo laikas.
• Keturi sujungimo taškai: po du kiekviename lygyje, kiekvienas priima laidus nuo 0,14 iki 4 mm² (vientisus) arba 0,14 iki 2,5 mm² (su gijomis).
• Mėlynas korpusas: standartinė spalva neutraliems arba specialios paskirties gnybtams, padedanti greitai identifikuoti.
• Aukštos kokybės izoliacija: poliamidas (PA) su UL 94 V0 degumo klase, užtikrinantis saugumą ir ilgaamžiškumą.
• Platus temperatūrų diapazonas: veikia nuo -60 °C iki 105 °C, tinka atšiaurioms aplinkoms.
• Tarptautiniai sertifikatai: IEC, UL, CSA, VDE, EAC – užtikrina atitiktį įvairiose rinkose.

Specifikacijos

• Gamintojas: Phoenix Contact
• Modelis: PTTB 2,5 BU
• MPN: 3210570
• EAN: 4046356418997
• Tipas: dviejų lygių gnybtų blokas
• Sujungimo būdas: push-in
• Spalva: mėlyna
• Vardinis skerspjūvis: 2,5 mm²
• Lygiai: 2
• Sujungimai: 4 (po 2 kiekviename lygyje)
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 22 A
• Vientisų laidų skerspjūvis: 0,14 - 4 mm² (26 - 12 AWG)
• Su gijomis laidų skerspjūvis: 0,14 - 2,5 mm² (26 - 12 AWG)
• Tvirtinimas: NS 35/7,5 ir NS 35/15 DIN bėgis
• Korpuso medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Nuėmimo ilgis: 10 mm
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Apsaugos laipsnis: IP20
• Standartai: IEC 60947-7-1, UL, CSA, VDE, EAC

Patarimai

Naudodami su gijomis laidus, visada uždėkite įvores, kad užtikrintumėte patikimą push-in sujungimą ir išvengtumėte gijų lūžimo. Vientisus laidus tiesiog nuimkite 10 mm izoliacijos ir įkiškite tiesiai – spyruoklinis mechanizmas tvirtai suims. Norėdami atlaisvinti laidą, paspauskite integruotą oranžinį mygtuką mažu atsuktuvu. Gnybtą montuokite ant standartinio NS 35 DIN bėgio – jis užsifiksuoja be įrankių. Esant didelės vibracijos aplinkai, įsitikinkite, kad push-in sujungimas atitinka jūsų konkrečius reikalavimus, nes ekstremaliais atvejais varžtiniai gnybtai gali užtikrinti didesnį laikymą.
