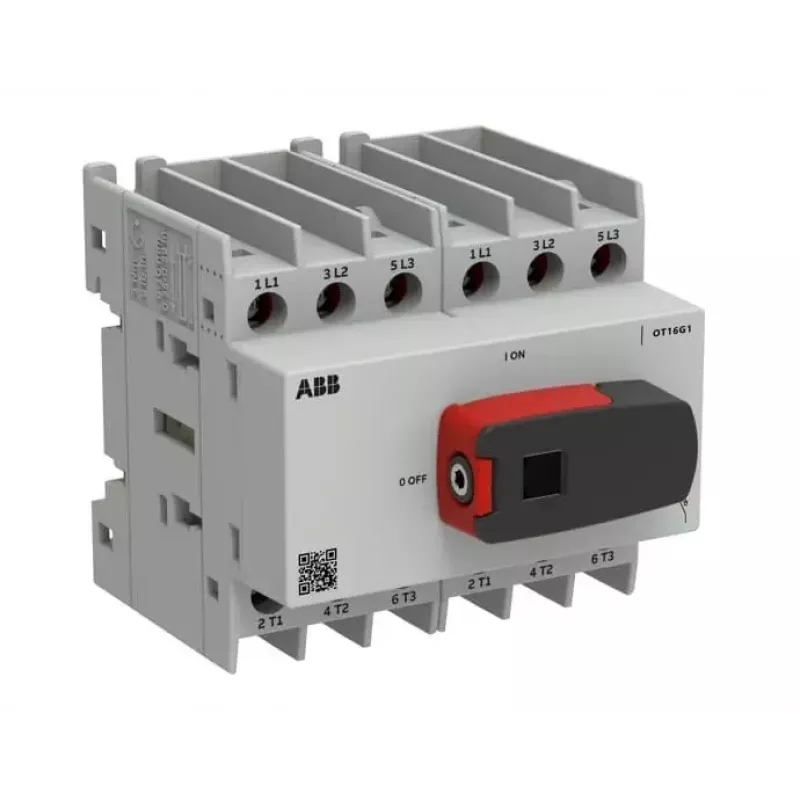

ABB OT Plus OT16G1-6BS 16 A 6 polių atjungiklis su rankena ir velenu

Įsivaizduokite, kaip pasikeičia darbas prie valdymo spintos, kai saugiam grandinių atjungimui nebereikia ieškoti atskirų dalių ar sukti galvos dėl montavimo. Su ABB OT Plus OT16G1-6BS atjungikliu gaunate viską, ko reikia – ir patį jungiklį, ir pistoleto tipo rankeną (OHB65J6), ir veleną (OHS100J6), todėl montavimas tampa greitas ir paprastas. Šis 6 polių įrenginys, skirtas iki 16 A srovei, užtikrina patikimą trifazių grandinių izoliaciją, o valdymas iš spintos durų – patogus ir saugus.

Pagrindinės savybės

• Tipas: Atjungiklis
• Serija: OT Plus
• Polių skaičius: 6
• Vardinė veikimo srovė (Ie) AC-21A: 16 A, esant 380-690 V
• Vardinė veikimo srovė (Ie) AC-23A: 16 A, esant 220-690 V
• Vardinė veikimo įtampa (Ue): 750 V
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė atsparumo impulsinei įtampai vertė (Uimp): 8 kV
• Montavimo būdas: Pagrindo montavimas
• Valdymo būdas: Priekinis valdymas
• Rankena įtraukta: Taip (OHB65J6)
• Velenas įtrauktas: Taip (OHS100J6)
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (priekis): IP65 su tinkamu korpusu
• Gnybtų tipas: Varžtiniai gnybtai
• Maks. gnybtų talpa (standi viela): 10 mm²
• Maks. gnybtų talpa (lanksti viela): 6 mm²
• Standartas: IEC 60947-3
• Elektrinis patvarumas: 15000 ciklų
• Mechaninis patvarumas: 20000 ciklų

Kodėl verta rinktis

OT Plus serija sukurta patikimam perjungimui ir izoliacijai net sudėtingiausiomis pramoninėmis sąlygomis. Aukšta 750 V izoliacijos įtampa ir 8 kV impulsinė įtampa užtikrina saugumą ir ilgaamžiškumą. Pridėtos rankenos ir velenas supaprastina montavimą – mažiau dalių, mažiau laiko. Kompaktiška 6 polių konfigūracija leidžia vienu įrenginiu perjungti kelias grandines ar fazes, taupant vietą spintoje.

Kam tinka

• Pagrindinis jungiklis valdymo spintose ir staklėse
• Trifazių variklių ir šildymo apkrovų izoliavimas
• Maitinimo paskirstymo grandinių perjungimas pramonėje
• Saugus atjungimas techninės priežiūros metu

Naudojimo patarimai

Atjungiklis atitinka IEC 60947-3 standartą, užtikrinantį tarptautinį suderinamumą. Priekinė IP65 apsauga pasiekiama įrengus tinkamame korpuse, apsaugančiame nuo dulkių ir vandens purslų. Varžtiniai gnybtai užtikrina patikimą sujungimą tiek su vientisais, tiek su suvytais laidininkais, todėl lengvai pritaikysite įvairių dydžių laidus.

Patarimas: prieš montuodami įsitikinkite, kad veleno ilgis atitinka atstumą tarp jungiklio ir spintos durų, o rankena tinkamai fiksuojasi – taip išvengsite nereikalingų taisymų ateityje.
