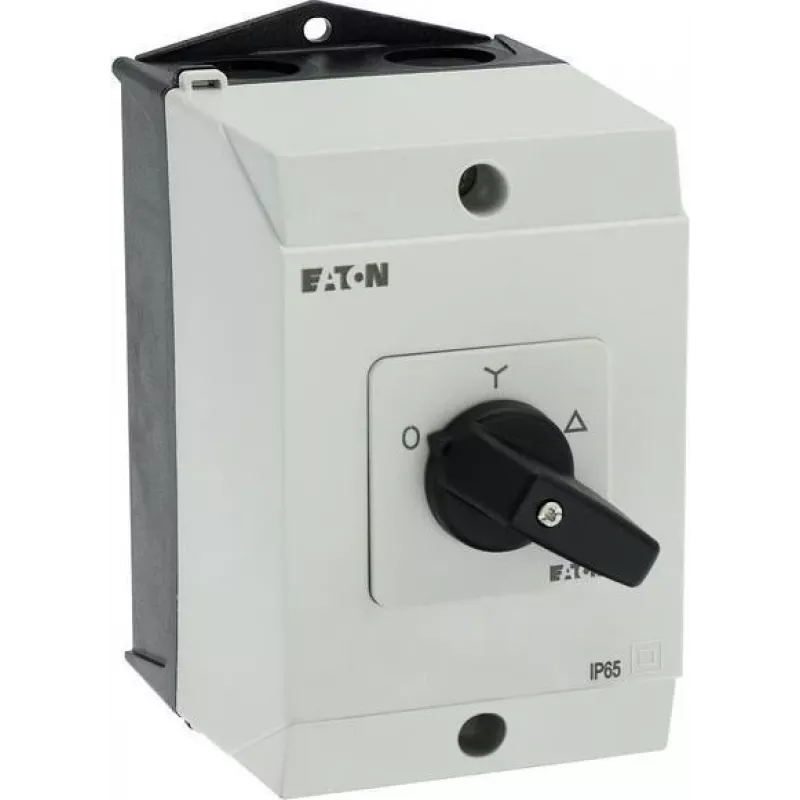

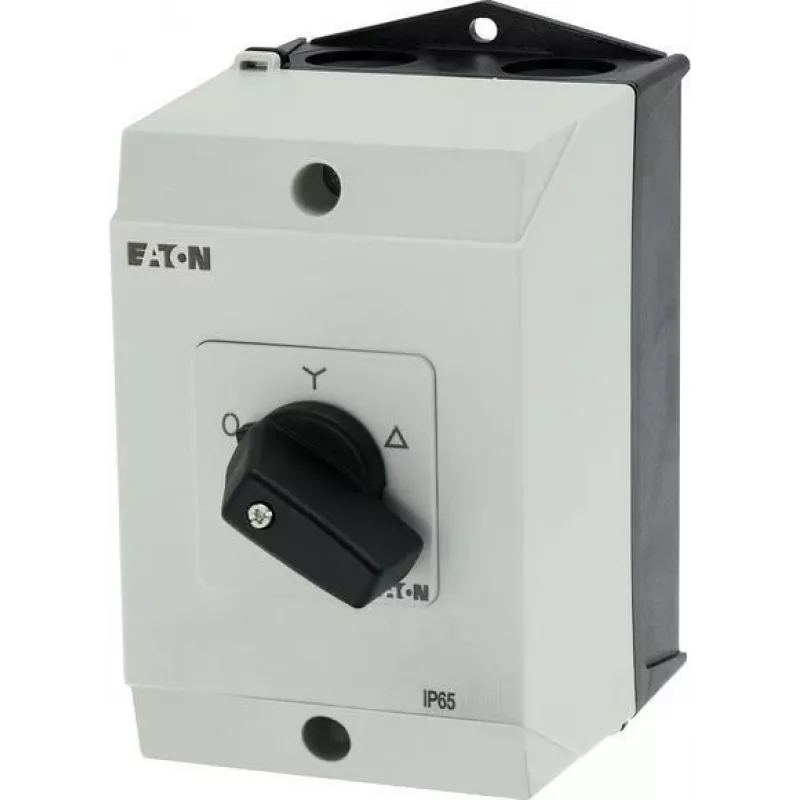

Eaton T0-4-8410/I1 3 polių ON-OFF svirtinis jungiklis, 20 A, priekinio montavimo, juodas/baltas 207140

Kai reikia patikimai valdyti trifazius įrenginius, paprastas jungiklis dažnai nepakanka – reikia sprendimo, kuris atlaikytų pramonines sąlygas ir užtikrintų saugų bei aiškų įjungimą/išjungimą. Eaton T0-4-8410/I1 yra būtent toks: 3 polių ON-OFF svirtinis jungiklis, skirtas priekiniam montavimui, su 20 A vardine srove ir IP65 apsauga priekinėje dalyje. Jis sukurtas elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo rankinio atjungimo ar valdymo trifazėse grandinėse.

Kam skirtas

Šis jungiklis skirtas elektrikams, skydų gamintojams ir techninės priežiūros inžinieriams, dirbantiems su trifaziais varikliais, šildymo, vėdinimo ir oro kondicionavimo įranga bei galios paskirstymo įrenginiais. Jis idealiai tinka ten, kur reikalingas priekinis montavimas ir aiškus vizualus būsenos indikavimas.

Pagrindinės savybės

• 3 polių konfigūracija trifazėms grandinėms valdyti
• ON-OFF perjungimo funkcija su 90° svirtimi
• Vardinė darbinė srovė: 20 A (AC-21A, 400 V) ir 13,2 A (AC-23A, 400 V)
• Vardinė darbinė galia: 5,5 kW esant AC-23A, 400 V
• Priekinis montavimas su centriniu tvirtinimu – lengvas įrengimas
• Sraigtiniai gnybtai patikimam prijungimui
• Juodas valdymo elementas su baltais ženklais aiškiam būsenos rodymui
• Darbinė temperatūra nuo -25 °C iki +50 °C

Specifikacijos

• Polių skaičius: 3
• Perjungimo funkcija: ON-OFF
• Valdymo elemento tipas: svirtis
• Vardinė darbinė srovė (AC-21A, 400 V): 20 A
• Vardinė darbinė srovė (AC-23A, 400 V): 13,2 A
• Vardinė darbinė galia (AC-23A, 400 V): 5,5 kW
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6000 V
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Montavimo tipas: priekinis, centrinis
• Gnybtų tipas: sraigtiniai
• Perjungimo kampas: 90°
• Perjungimo pozicijų skaičius: 2
• Spalva (valdymo elementas/ženklai): juoda/balta
• Atitinka standartus: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: -25 iki +50 °C

Kaip naudoti

Montuodami įsitikinkite, kad skydo išpjova atitinka jungiklio priekinio montavimo matmenis, o centrinis tvirtinimas yra tvirtai priveržtas – taip išlaikysite IP65 apsaugą priekinėje dalyje. Trifaziams varikliams patikrinkite, ar AC-23A kategorijos parametrai atitinka variklio paleidimo srovę.

Patarimas: prieš prijungdami laidus, visada išjunkite maitinimą ir patikrinkite, ar jungiklis yra OFF padėtyje. Naudokite tinkamo skerspjūvio laidus, atitinkančius 20 A srovę, ir reguliariai tikrinkite gnybtų priveržimą, ypač vibracijos sąlygomis.
