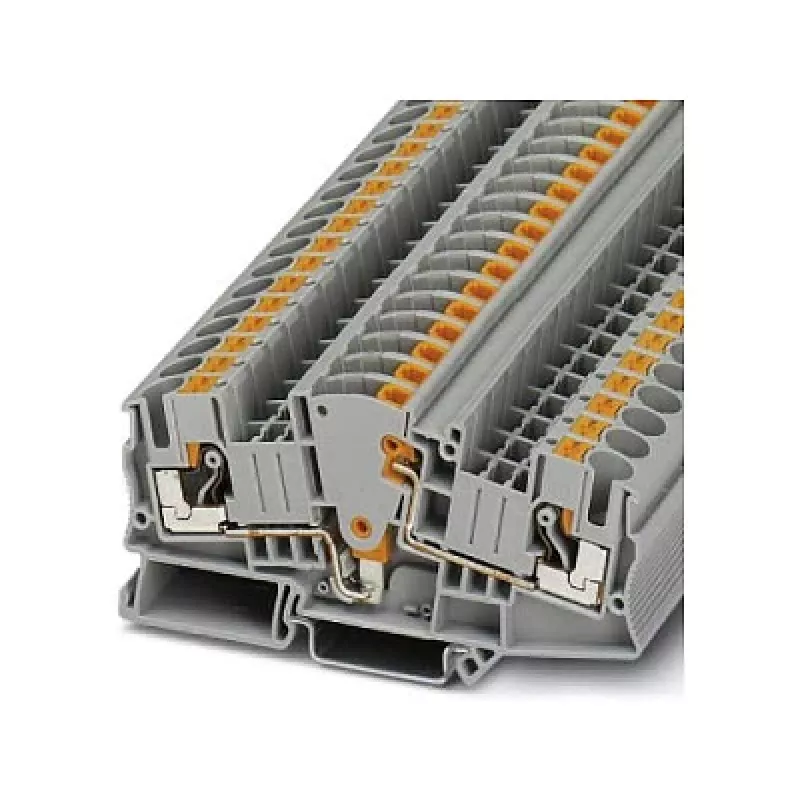

Phoenix Contact PTME 6 Messwandler-Trennklemme Push-in atjungimo gnybtų blokas, 1000 V, 41 A, 6 mm², pilkas

Inžinieriams ir elektrikams, dirbantiems su matavimo transformatorių grandinėmis, šis Phoenix Contact PTME 6 gnybtų blokas yra tikras pagalbininkas. Jis sukurtas taip, kad aukštos įtampos matavimai ir izoliavimas taptų paprasti ir saugūs, o įmontuotas atjungimo mechanizmas leidžia greitai atjungti grandinę be įrankių.

Kodėl verta rinktis

Šis gnybtų blokas ne tik atlaiko iki 1000 V įtampą ir 41 A srovę, bet ir pasižymi itin patogiu push-in jungimu – laidą įkišate be jokių įrankių, o kontaktas išlieka tvirtas ir atsparus vibracijai. Tai ypač praverčia montuojant valdymo spintose ar energijos skirstymo sistemose, kur svarbu greitis ir patikimumas.

• Didelė srovės galia: 41 A vardinė srovė su 6 mm² skerspjūviu – puikiai tinka matavimo transformatorių grandinėms.
• Platus laidų spektras: priima vientisus laidus nuo 0,5 iki 10 mm² ir vytinius nuo 0,5 iki 6 mm² (AWG 20-8).
• Atjungimo slankiklis: leidžia akimirksniu izoliuoti grandinę testavimui ar priežiūrai nenaudojant įrankių.
• 4 mm testavimo lizdas: patogus matavimams – prijungiate standartinį zondą ir matuojate neišjungdami laidų.
• Patvarus korpusas: pilkas poliamidas, halogenų neturintis ir nedegus (UL 94 V0) – ilgaamžiškumas net atšiauriomis sąlygomis.
• Platus darbinis temperatūrų diapazonas: nuo -60 °C iki 105 °C – tinka įvairioms aplinkoms.

Svarbiausios specifikacijos

• Jungimo būdas: push-in (įstumiamasis)
• Jungčių skaičius: 3
• Potencialų skaičius: 1
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 41 A
• Vardinis skerspjūvis: 6 mm²
• Vientiso laido skerspjūvis: 0,5–10 mm²
• Vytinio laido skerspjūvis: 0,5–6 mm²
• AWG: 20–8
• Nuėmimo ilgis: 10 mm
• Izoliacinė medžiaga: PA (poliamidas)
• Spalva: pilka
• Tvirtinimas: DIN bėgelis NS 35/7,5 ir NS 35/15
• Darbinė temperatūra: -60 °C ... 105 °C
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Vardinė impulsinė įtampa: 8 kV
• Degumo klasė (UL 94): V0
• Atjungimo tipas: slankiklis
• Testavimo jungtis: 4 mm lizdas

Kaip naudoti

Gnybtų blokas montuojamas ant DIN bėgelio – tiesiog užkabinkite ir užfiksuokite. Įkiškite nuimtą laidą į push-in angą, kol pajusite spragtelėjimą – kontaktas užtikrintas. Norėdami atjungti grandinę, pasukite slankiklį, o matavimams naudokite 4 mm lizdą. Viskas paprasta ir be įrankių.

Patarimas: prieš įkišdami laidą įsitikinkite, kad jis tinkamai nuimtas (10 mm) ir nėra palinkęs – taip užtikrinsite patikimą kontaktą ir ilgą tarnavimo laiką. Šis gnybtų blokas – puikus pasirinkimas, kai reikia dažnai matuoti ar izoliuoti grandines.
