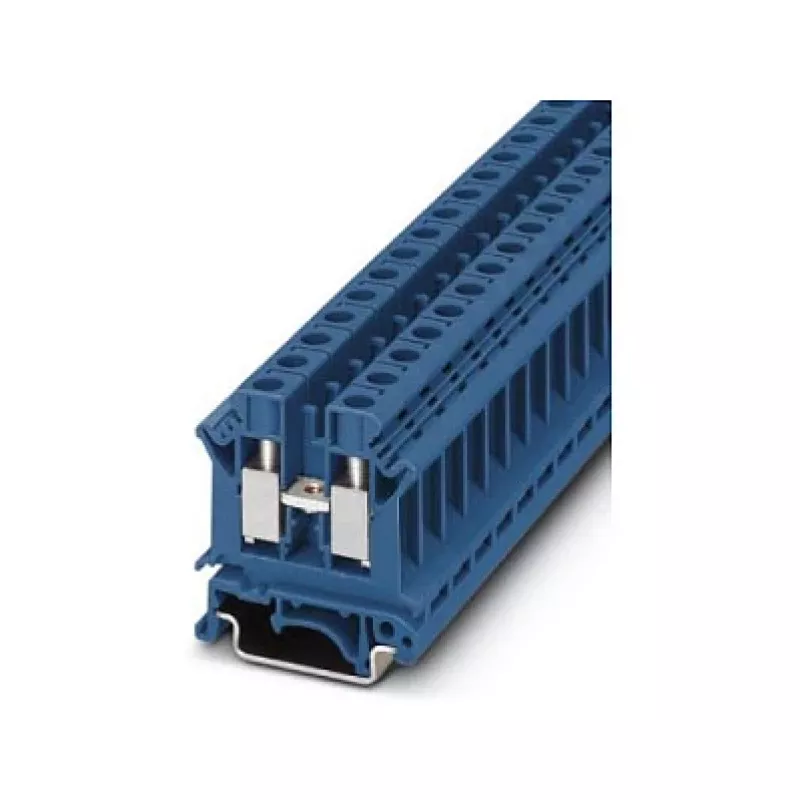

Phoenix UK 10 N BU prailginimo gnybtų blokas, mėlynas, varžtinis sujungimas, 10 mm², 800 V, 57 A, montavimui ant DIN bėgelio

Kai skirstomosiose spintose ar paskirstymo dėžėse reikia patikimai ir kompaktiškai sujungti maitinimo grandines iki 10 mm², Phoenix UK 10 N BU prailginimo gnybtų blokas yra būtent tai, ko reikia. Šis mėlynas gnybtų blokas su tvirtu varžtiniu sujungimu užtikrina atsparumą vibracijai ir ilgalaikį kontaktą – užtenka vieno M4 varžto pasukimo, kad tvirtai užveržtumėte vientisą arba vytą laidą. Montuojamas ant standartinio DIN bėgelio (NS 35/7,5 arba NS 35/15), jis puikiai tinka pramoniniams įrenginiams, kur spalvų kodavimas ir didelė srovė yra būtini.

Pagrindinės specifikacijos

• Sujungimo būdas: varžtinis su M4 sriegiu
• Pozicijų skaičius: 1 (vieno lygio prailginimas)
• Vardinis skerspjūvis: 10 mm²
• Vardinė įtampa (IEC): 800 V
• Vardinė srovė (IEC): 57 A
• Vientiso laido skerspjūvis: 0,5 – 16 mm²
• Vyto laido skerspjūvis: 0,5 – 10 mm²
• AWG diapazonas: 20 – 6
• Nuėmimo ilgis: 10 mm
• Spalva: mėlyna
• Korpuso medžiaga: poliamidas (PA), degumo klasė UL 94 V0
• Montavimas: ant DIN bėgelio NS 35/7,5 arba NS 35/15
• Taršos laipsnis: 3, viršįtampių kategorija: III
• Sertifikatai: UL, CSA, VDE, EAC, cULus Recognized

Kodėl verta rinktis

UK 10 N BU išsiskiria didele vardine srove (57 A) ir plačiu laidų skerspjūvių diapazonu, todėl puikiai tinka sudėtingoms galios paskirstymo užduotims. Mėlynas korpusas leidžia akimirksniu identifikuoti nulį arba konkrečią grandinės funkciją, sumažinant klaidų riziką. Varžtinė technologija patikrinta atšiauriomis pramoninėmis sąlygomis – užtikrina puikų mechaninį tvirtumą ir atsparumą vibracijai. Poliamido korpusas atitinka UL 94 V0 degumo standartą, suteikdamas papildomą saugumą valdymo skydeliuose.

Kada pravers

• Galios paskirstymas pramoninėse valdymo spintose
• Variklių valdymo grandinių prailginimo jungtys
• Pastatų automatizavimo sistemos, kurioms reikalingi didelės srovės gnybtai
• Skydų gamyba, kur standartinis DIN bėgelio montavimas ir spalvų kodavimas yra įprasti
• Modernizavimo ir priežiūros projektai, kuriems reikalingi patikimi, daugkartinio naudojimo gnybtai

Naudinga žinoti

Šis gnybtų blokas priklauso Phoenix Contact UK serijai, garsėjančiai kompaktišku dizainu ir dideliu tankiu ant DIN bėgelio. Varžtiniam sujungimui reikia plokščio atsuktuvo, rekomenduojamas priveržimo momentas – 1,2 – 1,5 Nm optimaliam kontaktui užtikrinti. Gnybtas skirtas veikti iki 105 °C aplinkos temperatūroje (priklausomai nuo sumažinimo). Jis suderinamas su standartiniais galiniais dangteliais ir pertvaromis iš tos pačios serijos. Jei reikia didesnio skerspjūvio laidų, apsvarstykite UK 16 N variantą.

Patarimas: prieš užverždami įsitikinkite, kad laidas yra iki galo įkištas ir nuimtas tiksliai iki žymės – tai garantuos patikimą kontaktą ir ilgaamžiškumą.
