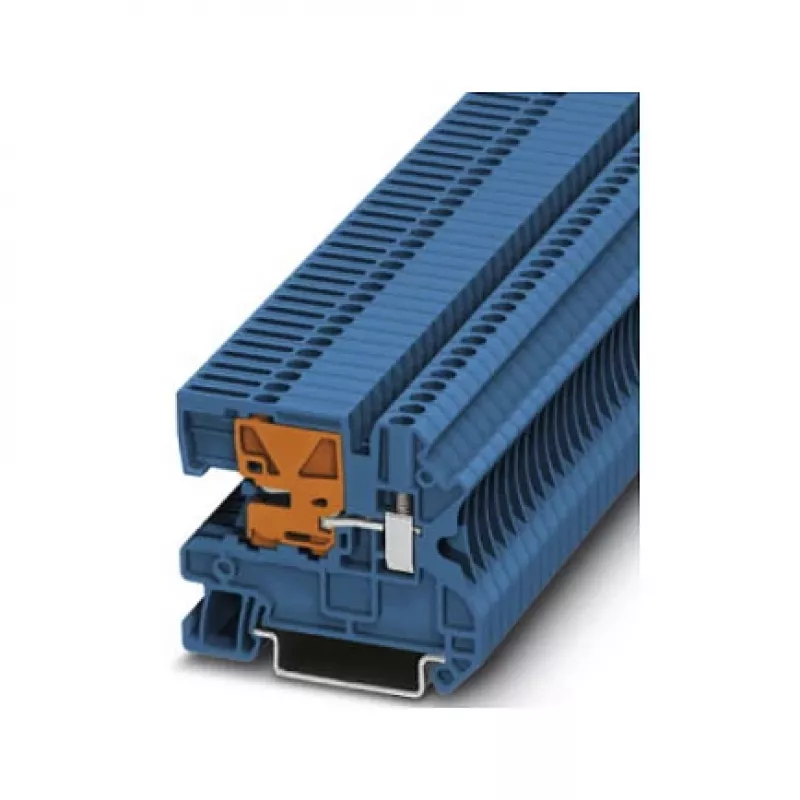

Phoenix Contact N-Atjungimo Gnybtų Blokas UTN 2.5, 2.5 mm², Varžtinis Sujungimas, Mėlynas (3245011)

Elektrikams, skydų gamintojams ir priežiūros specialistams, kuriems reikia aiškaus ir patikimo neutralaus laidininko atjungimo taško, „Phoenix Contact“ UTN 2.5 serijos N-atjungimo gnybtų blokas (3245011) yra būtent tai, ko reikia. Šis kompaktiškas gnybtų blokas, montuojamas ant DIN bėgelio, užtikrina greitą ir vienareikšmį grandinės atjungimą techninės priežiūros ar avarinio išjungimo metu – be papildomų įrankių ir be spėlionių.

Kam jis skirtas

Šis gnybtų blokas sukurtas profesionalams, dirbantiems pramoninėse mašinose, procesų valdymo sistemose ir energijos skirstymo įrenginiuose, kur būtina atitikti IEC standartus ir užtikrinti aukščiausią eksploatacinę saugą. Jis idealiai tinka ten, kur reikia aiškiai atskirti neutralų laidininką – ar tai būtų valdymo spintos, skirstomieji skydai ar pastatų elektros tinklai.

Pagrindiniai privalumai

• N-atjungimo funkcija su matomu atjungimo slankikliu – nedviprasmiškai matote, ar grandinė atjungta.
• Varžtinis sujungimas užtikrina dujoms nepralaidžią ir atsparią vibracijai laidų jungtį.
• Vardinė įtampa 500 V ir vardinė srovė 24 A – tvirtas galios valdymas.
• Platus laidų diapazonas: nuo 0,14 iki 4 mm² (viengyslių ir daugiagyslių) arba 26–12 AWG.
• Mėlynas korpusas – iš karto atpažinsite neutralų laidininką.
• Savaime gesinanti poliamido izoliacinė medžiaga (UL 94 V0) – papildoma sauga.
• Universalus montavimas ant DIN bėgelio NS 35/7,5 arba NS 35/15.

Specifikacijos

• Gamintojas: Phoenix Contact
• MPN: 3245011
• Tipas: N-atjungimo gnybtų blokas
• Sujungimo būdas: Varžtinis sujungimas
• Vardinis skerspjūvis: 2,5 mm²
• Laidininko skerspjūvis (viengyslis): 0,14–4 mm²
• Laidininko skerspjūvis (daugiagyslis): 0,14–4 mm²
• AWG dydis: 26–12
• Sujungimų skaičius: 2
• Potencialų skaičius: 1
• Spalva: Mėlyna
• Montavimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Perįtampio kategorija: III
• Taršos laipsnis: 3
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: UL 94 V0
• Nuėmimo ilgis: 9 mm
• Prigriežimo momentas: 0,5–0,6 Nm

Patarimai

Kad sujungimas būtų patikimas, nupjaukite laidininką reikiamo ilgio ir nuimkite 9 mm izoliacijos. Įstatykite laidininką iki galo į gnybtą ir priveržkite varžtą 0,5–0,6 Nm momentu. Prieš atlikdami bet kokius techninės priežiūros darbus, visada patikrinkite, ar grandinė atjungta, naudodami slankiklį. Gnybtų blokas skirtas montuoti ant standartinių bėgelių, todėl jį reikia įrengti tinkamame korpuse, atitinkančiame reikiamą apsaugos laipsnį.

Nepamirškite: šis gnybtų blokas yra jūsų saugumo garantas – aiškiai matomas atjungimas apsaugo nuo klaidų ir nelaimingų atsitikimų.
