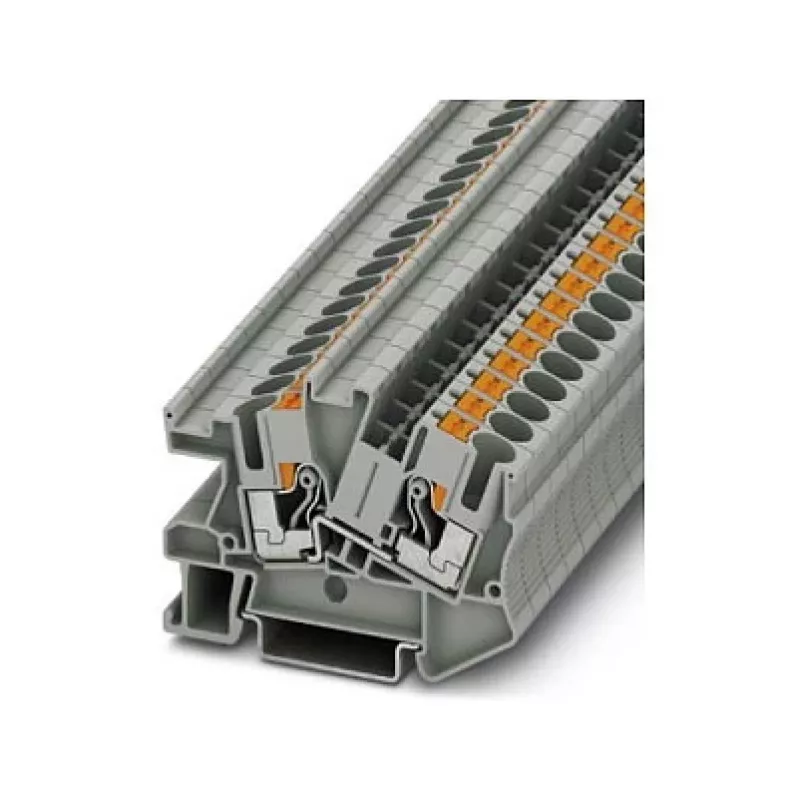

Phoenix Contact PTI 6 montažinis gnybtų blokas - Push-in, 6 mm², 3 potencialai, pilka/mėlyna/žaliai geltona

6 mm² skerspjūvio gnybtų blokas, kurį galima prijungti be įrankių – tai tikra laiko taupymo revoliucija montuojant valdymo spintas. Phoenix Contact PTI 6 montažinis gnybtų blokas su push-in technologija leidžia kišti vientisus laidus tiesiog į angą – be atsuktuvo, be veržimo, be papildomų operacijų. Šis trijų potencialų blokas viename korpuse sujungia L, N ir PE grandines, todėl nereikia montuoti atskirų gnybtų kiekvienai funkcijai. Rezultatas – tvarkingesnė instaliacija, mažiau vietos ant DIN bėgelio ir greitesnis darbas.

Pagrindinės specifikacijos

• Jungimo technologija: Push-in (be įrankių vientisiems laidams)
• Vardinis skerspjūvis: 6 mm²
• Laidų skerspjūvio diapazonas: 0,5–10 mm² vientisi (20–8 AWG), 0,5–6 mm² su gyslų antgaliais (20–10 AWG)
• Vardinė įtampa (IEC): 400 V
• Vardinė srovė (IEC): 41 A
• Potencialų skaičius: 3 (L, N, PE)
• Jungimo taškų skaičius: 6 (2 kiekvienam potencialui)
• Montavimas: ant DIN bėgelio NS 35/7,5 arba NS 35/15
• Izoliacinė medžiaga: poliamidas (PA), degumo klasė UL 94 V0
• Darbinė temperatūra: nuo -60 °C iki 105 °C
• Nuėmimo ilgis: 10–12 mm
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Spalvų kodavimas: pilka (L), mėlyna (N), žaliai geltona (PE)

Kodėl verta rinktis

Pagrindinis privalumas – greitis. Vientisą laidą įkišate tiesiai į gnybtą, ir kontaktas užtikrintas. Jei naudojate suvytusius laidus su antgaliais, taip pat nereikia jokių įrankių. Tik suvytiems laidams be antgalių prireiks atsuktuvo spyruoklei atidaryti. Trijų potencialų dizainas sumažina gnybtų skaičių ant bėgelio, o integruotas PE jungimas užtikrina saugų įžeminimą be papildomų dalių. Poliamido korpusas yra halogenų neturintis ir savaime gesinantis – atitinka griežtus pramoninės aplinkos priešgaisrinės saugos reikalavimus.

Kam tinka

• Maitinimo paskirstymui valdymo skydeliuose ir mašinų gamyboje
• Pastatų instaliacijai – apšvietimo ir kištukinių lizdų grandinėms
• Variklių valdymo centrams ir ŠVOK sistemoms
• Modernizavimo projektams, kai reikia greito ir patogaus prijungimo

Naudojimo patarimai

Prieš kišdami laidą, įsitikinkite, kad jis tinkamai nuimtas (10–12 mm). Vientisus laidus galite jungti be įrankių, o suvytusius – su antgaliais. Jei naudojate suvytusį laidą be antgalio, atsuktuvu paspauskite spyruoklę, įkiškite laidą ir atleiskite. Gnybtų blokas tinka taršos laipsnio 3 aplinkai, todėl puikiai veikia pramoninėse patalpose, kuriose yra laidžių dulkių ar retkarčiais kondensato. „Phoenix Contact PTI“ serija siūlo platų priedų asortimentą – galinius dangtelius ir žymėjimo etiketes, kad instaliacija būtų dar tvarkingesnė.

Patarimas: norėdami išvengti klaidų, prieš montuodami pažymėkite kiekvieną potencialą (L, N, PE) atitinkamomis etiketėmis – tai palengvins techninę priežiūrą ateityje.
