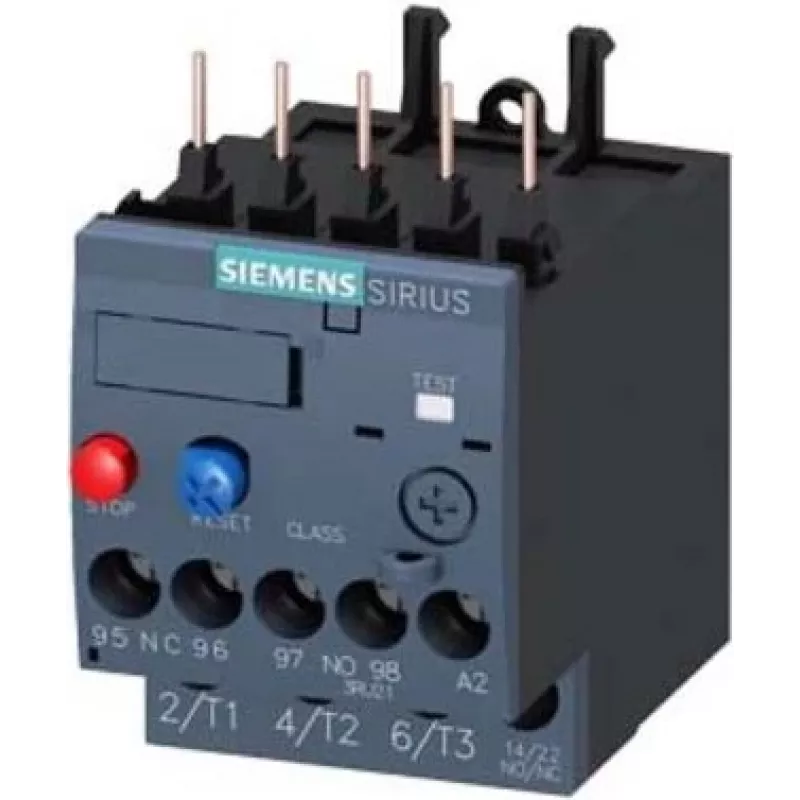

Siemens SIRIUS 3RU2116-1FB0 terminės apsaugos relė, 1,1-1,6 A, 10 klasė, S00, tvirtinama prie kontaktoriaus

1,1–1,6 A – tai siauras diapazonas, kuriame telpa daugelio mažų variklių vardinė srovė. Ši Siemens SIRIUS 3RU2116-1FB0 terminė apsaugos relė yra skirta būtent tokiems varikliams apsaugoti nuo perkrovos, kai dėl mechaninio užstrigimo ar per didelės apkrovos srovė viršija leistiną ribą. Relė reaguoja į perteklinę šilumą ir išjungia kontaktorių, taip apsaugodama variklio apvijas nuo pažeidimo.

Kodėl verta rinktis

Ši relė pasižymi kompaktišku S00 dydžiu, todėl puikiai tinka vietą taupančiose valdymo spintose. Terminis išleidiklis užtikrina patikimą suveikimą pagal 10 klasę, o srovės nustatymo rankenėlė leidžia tiksliai sureguliuoti nuo 1,1 A iki 1,6 A, kad atitiktų variklio vardinę srovę. Galite pasirinkti rankinį arba automatinį atstatymą – tai suteikia lankstumo ir saugumo po suveikimo. Relė tvirtinama tiesiai prie Siemens S00 dydžio kontaktoriaus, o varžtiniai gnybtai užtikrina patikimą prijungimą.

Techninės specifikacijos

• Srovės nustatymo diapazonas: 1,1–1,6 A
• Suveikimo klasė: 10
• Dydis: S00, tvirtinama prie kontaktoriaus
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Pagrindinės ir pagalbinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo funkcija: rankinė/automatinė
• Perkrovos išleidiklio tipas: terminis
• Aplinkos darbinė temperatūra: -20 iki +60 °C
• Aplinkos sandėliavimo temperatūra: -50 iki +80 °C
• Galingumo nuostoliai: 7,2 W esant vardinei srovei
• Pagalbinės grandinės trumpojo jungimo apsauga: saugiklis 6 A gG/gN
• Standartai: IEC 60947-4-1, IEC 60947-5-1

Kam tinka

• Mažų trifazių variklių apsauga konvejerių, siurblių, ventiliatorių sistemose
• Variklių starterių deriniai su Siemens S00 kontaktoriais
• Valdymo spintos, kuriose reikia kompaktiškų, prie DIN bėgelio tvirtinamų komponentų
• Taikymai, kuriuose reikalingas rankinis arba automatinis atstatymas po perkrovos
• Pramoninės mašinos su dažnu paleidimu ir sustabdymu

Kaip naudoti

Relė skirta naudoti uždarose elektros srityse su IP20 apsauga – netinka tiesioginiam dulkių ar drėgmės poveikiui. Trumpojo jungimo apsaugai pagalbinėje grandinėje naudokite 6 A gG/gN saugiklį. Terminis išleidiklis veikia be išorinio maitinimo – jis reaguoja į variklio srovės generuojamą šilumą. Tvirtinant prie kontaktoriaus, relės pagrindiniai gnybtai jungiasi tiesiai prie kontaktoriaus išėjimo, todėl laidų sujungimas supaprastėja. Visada patikrinkite, ar variklio vardinė srovė patenka į relės nustatymo diapazoną.

Patarimas: prieš montuodami įsitikinkite, kad variklio vardinė srovė neviršija 1,6 A. Nustatykite rankenėlę ties variklio vardine srove – taip užtikrinsite optimalią apsaugą. Jei po suveikimo norite, kad sistema automatiškai atsistatytų, pasirinkite automatinį atstatymą, tačiau įvertinkite saugos reikalavimus.
