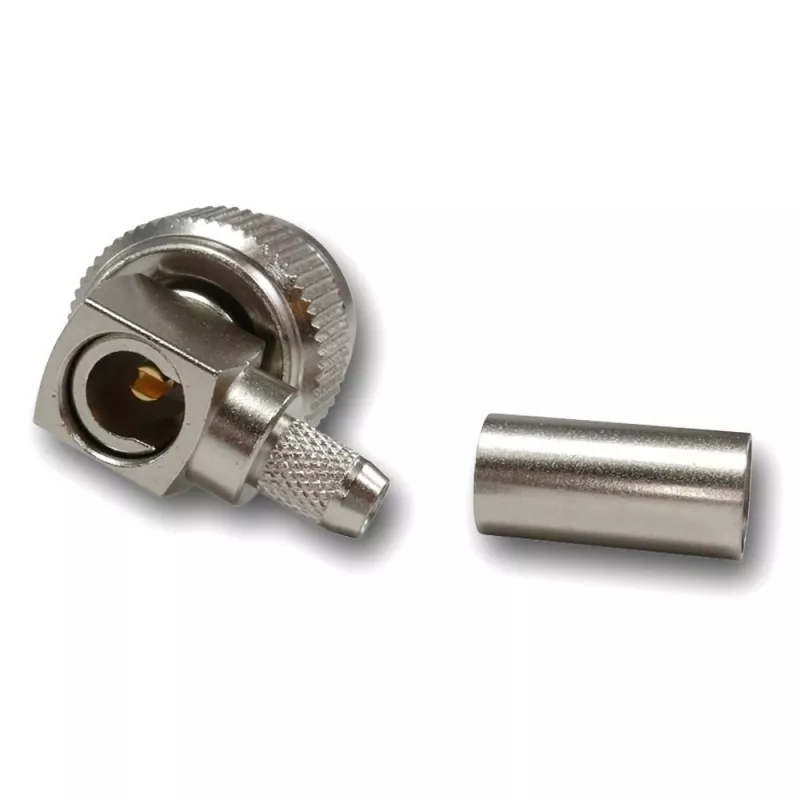

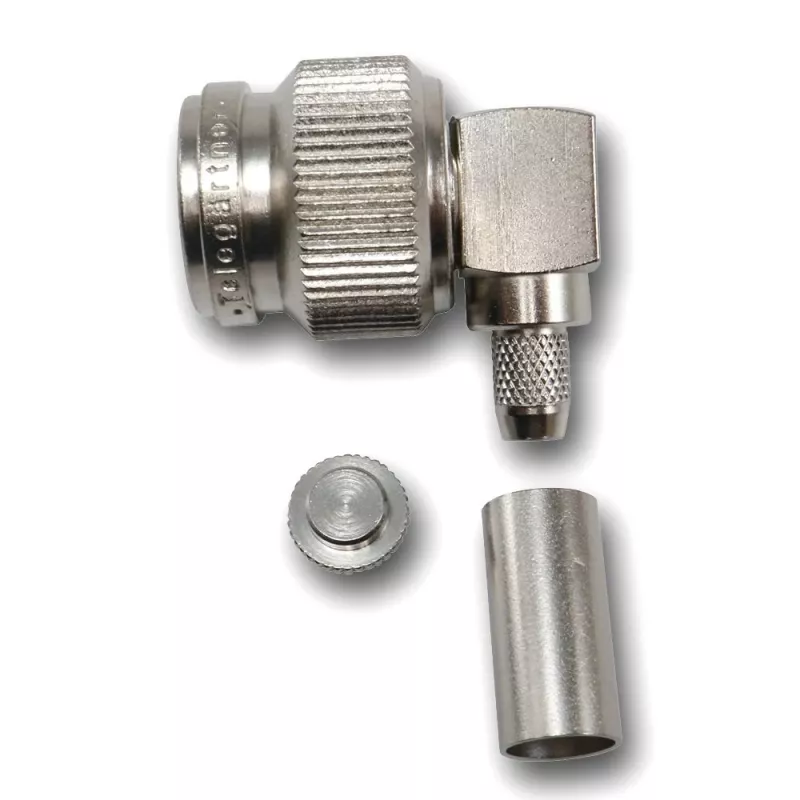

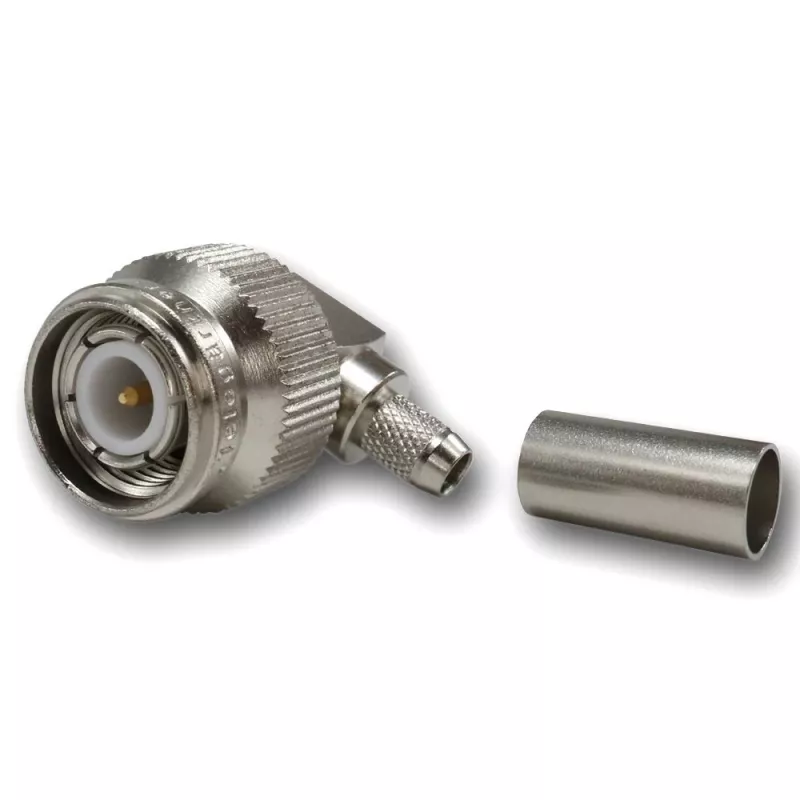

Telegärtner TNC stačiakampė suspaudžiamoji jungtis 50 omų, skirta RG-223/U, RG-142 B/U (J01010A0006)

Kai įranga sumontuota ankštoje spintoje ar už skydo, kiekvienas milimetras yra svarbus. Ši Telegärtner TNC jungtis su stačiakampiu korpusu leidžia prijungti koaksialinį kabelį ten, kur tiesi jungtis netilptų, ir užtikrina tvarkingą kabelio išvedimą. Ji skirta 50 omų koaksialiniams kabeliams RG-223/U ir RG-142 B/U.

Kodėl verta rinktis

• Stačiakampis TNC kištukas (vyriškas) 50 omų sistemoms
• Suderinamas su RG-223/U ir RG-142 B/U kabeliais
• Išorinis laidininkas tvirtinamas suspaudimo būdu, centrinis kontaktas – litavimo arba suspaudimo būdu
• Nikeliuotas žalvarinis korpusas, auksuotas centrinis kontaktas
• PTFE izoliatorius stabiliam veikimui
• Tiekiama po vieną vienetą

Kasdienis naudojimas

Montuojant koaksialinį kabelį ankštose įrangos spintose ar už skydų, stačiakampis korpusas sumažina įtempimą ir leidžia kabelį išvesti tvarkingai. Suspaudimo įvorė užtikrina patikimą mechaninį laikymą, o auksuotas centrinis kontaktas atsparus korozijai ir išlaiko mažą kontaktinę varžą. Tinka RF taikymams iki įprasto TNC sąsajos dažnių diapazono.

Techninės specifikacijos

• Jungčių serija: TNC
• Jungties tipas: kištukas (vyriškas)
• Jungties forma: stačiakampė
• Impedansas: 50 omų
• Išorinio laidininko tvirtinimas: suspaudimo
• Centrinio kontakto tvirtinimas: litavimo / suspaudimo
• Suderinamų kabelių grupė: G05
• Suderinami kabelių tipai: RG-223/U, RG-142 B/U
• Maks. kabelio vidinio laidininko skersmuo: 1,0 mm
• Maks. kabelio dielektriko skersmuo: 2,95 mm
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Centrinio kontakto medžiaga: žalvaris
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Suspaudimo įvorės medžiaga: varis
• Suspaudimo įvorės danga: nikelis
• Montavimo tipas: montuojama ant kabelio
• Gamintojo serijos kodas: A0505
• Pakuotės kiekis: 1 vnt.

Pastaba

Telegärtner – patikimas RF jungčių gamintojas, kurio gaminiai užtikrina stabilų ryšį profesionaliuose įrenginiuose. Prieš montuodami įsitikinkite, kad kabelio skersmuo atitinka nurodytus reikalavimus, o suspaudimo įrankis tinkamai suveržia įvorę.
