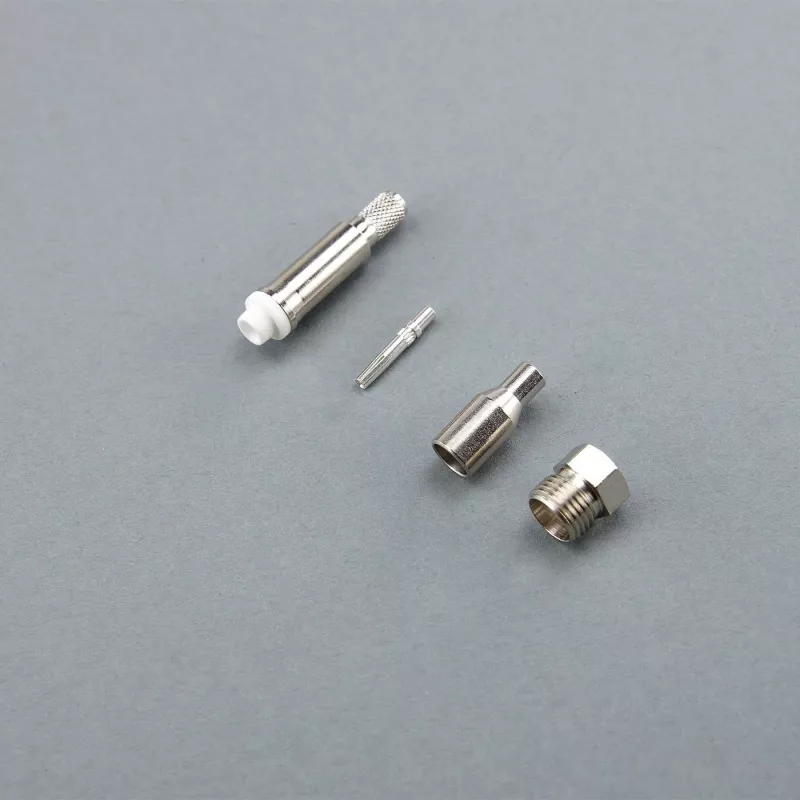

Telegärtner FME moteriškas crimp jungtis RG-316/U kabeliui, 50 Ohm, nikelis/auksas, 1 vnt. J01701A0008Z

Tiems, kurie dirba su plonais koaksialiniais kabeliais ankštose vietose – montuotojams, RF technikams, GPS ir mobiliųjų antenų sistemų specialistams – reikia jungties, kuri būtų ir kompaktiška, ir patikima. Telegärtner FME moteriškoji crimp jungtis sukurta būtent tokiems iššūkiams: ji tvirtai suspaudžiama ant RG-316/U kabelio ir užtikrina stabilų 50 omų ryšį iki 3 GHz.

Kodėl verta rinktis

• Kompaktiška ir lengva – FME serijos moteriškoji (jack) jungtis, skirta kabelio montavimui.
• Patikimas crimp tvirtinimas – užtikrina patvarią ir elektriškai stabilią jungtį.
• Platus suderinamumas – tinka G07 grupės kabeliams: RG-316/U, RG-174/U, RG-188/U, LMR-100A.
• Stabilus signalas – 50 omų varža, dažnių diapazonas nuo DC iki 3 GHz, VSWR ≤ 1,25 esant 2 GHz.
• Ilgaamžė konstrukcija – žalvarinis korpusas, nikeliuotas, auksuotas centrinis kontaktas, PTFE izoliatorius.
• Atspari aplinkai – darbinė temperatūra nuo -40°C iki +85°C.

Kam tinka

Ši jungtis skirta tiems, kurie montuoja mobiliąsias antenas, GPS imtuvus, testavimo įrangą ar kitas RF sistemas, naudojančias plonus koaksialinius kabelius. Ji puikiai tinka tiek profesionaliam montavimui, tiek hobistams, vertinantiems kokybę.

Techninė specifikacija

• Jungties serija: FME
• Tipas: moteriškoji (jack)
• Montavimas: ant kabelio
• Tvirtinimo būdas: crimp
• Suderinama kabelių grupė: G07
• Suderinami kabeliai: RG-316/U, RG-174/U, RG-188/U, LMR-100A
• Varža: 50 omų
• Dažnių diapazonas: DC – 3 GHz
• Įtampa: 335 V (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Kontaktų varža: centrinio ≤ 5 mΩ, išorinio ≤ 2,5 mΩ
• VSWR: ≤ 1,25 @ 2 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto danga: auksas
• Izoliatorius: PTFE
• Darbinė temperatūra: -40°C iki +85°C
• Atitinka RoHS
• Pakuotė: 1 vnt.

Kaip naudoti

Nuimkite kabelio izoliaciją ir ekraną pagal RG-316/U reikalavimus, užmaukite jungties korpusą, įstatykite centrinį laidininką į kontaktą ir suspauskite crimp įrankiu. Naudokite tinkamą crimp matricą, skirtą RG-316/U kabeliui, kad užtikrintumėte patikimą ir ilgaamžę jungtį.

Patarimas: Prieš montuodami visada patikrinkite, ar kabelio skersmuo tiksliai atitinka jungties specifikaciją. Neteisingas crimp gali sugadinti kabelį arba pabloginti signalo kokybę. Jei neturite specialaus crimp įrankio, rekomenduojame įsigyti tinkamą matricą – tai nedidelė investicija, kuri užtikrins profesionalų rezultatą.
