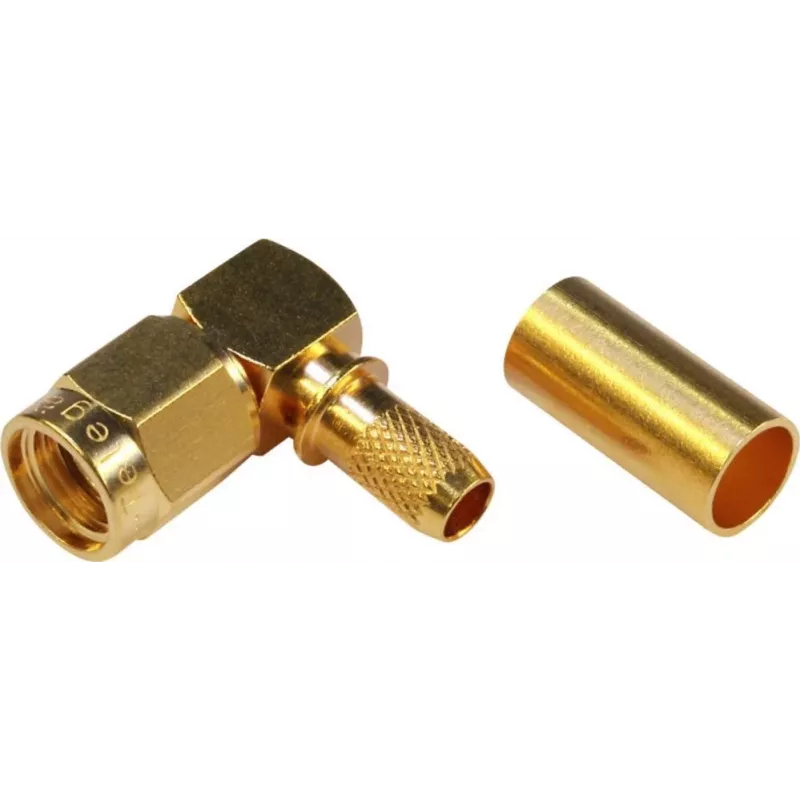

TELEGÄRTNER SMA reversinė kištukinė jungtis, stačiu kampu, 50 Ohm, crimp/lituoti, auksuota, J01150R0031

Kai reikia patikimos RF jungties, kuri tilptų net ir labai ankštoje vietoje, stačiu kampu išlenktas korpusas tampa tikru gelbėtoju. TELEGÄRTNER J01150R0031 – tai reversinės poliarizacijos SMA kištukas, sukurtas taip, kad laidą būtų galima nukreipti 90 laipsnių kampu, išvengiant aštrių linkimų ir įtampos ant kabelio.

Kodėl verta rinktis

• Reversinė SMA konstrukcija apsaugo nuo atsitiktinio sujungimo su standartinėmis SMA jungtimis – tinka ten, kur reikia išskirtinio suderinamumo.
• Auksuotas žalvarinis korpusas ir kontaktai užtikrina puikų laidumą ir atsparumą korozijai net ir sudėtingomis sąlygomis.
• PTFE izoliatorius išlaiko stabilias charakteristikas nuo -65 °C iki +165 °C temperatūroje.
• Išlaiko bent 500 sujungimo ciklų – tinka dažnam prijungimui ir atjungimui.

Techniniai duomenys

• Varža: 50 Ohm
• Dažnių diapazonas: nuo DC iki 6 GHz
• VSWR: ≤1,25 iki 6 GHz
• Įtampa: 335 Veff esant 50 Hz
• Izoliacijos varža: ≥5 GΩ
• Darbinė temperatūra: -65 °C iki +165 °C
• Ilgaamžiškumas: ≥500 sujungimo ciklų
• Korpuso medžiaga: žalvaris, auksuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Jungimas: crimp (išorinis), lituoti (centrinis)
• Suderinami kabeliai: RG-174, RG-188 A/U, RG-316, RG-316-DS, LMR-100A, 0,81/1,13/1,32/1,37/1,48/1,55

Kam tinka

Ši jungtis skirta radijo mėgėjams, profesionalams, dirbantiems su RF įranga, ir visiems, kurie montuoja antenas, ryšio sistemas ar testavimo įrangą. Dėl stačiu kampu išlenkto korpuso ji puikiai tinka, kai kabelį reikia nukreipti išilgai paviršiaus arba kai erdvė už jungties yra labai ribota.

Kaip naudoti

Pirmiausia nuimkite kabelio izoliaciją pagal crimp įrankio instrukcijas. Užmaukite crimp žiedą ant kabelio, tada lituokite centrinį laidininką prie centrinio kontakto. Galiausiai užspauskite crimp žiedą specialiomis replėmis, kad išorinis ekranas būtų tvirtai prijungtas. Patikrinkite, ar nėra trumpo jungimo, ir prisukite jungtį prie įrenginio.

Patarimas: prieš lituodami centrinį kontaktą, įsitikinkite, kad kabelio ekranas nepaliečia centrinio laido. Naudokite šilumai atsparią izoliaciją ir tinkamo dydžio crimp įrankį, kad užtikrintumėte patikimą ir ilgaamžį sujungimą.
