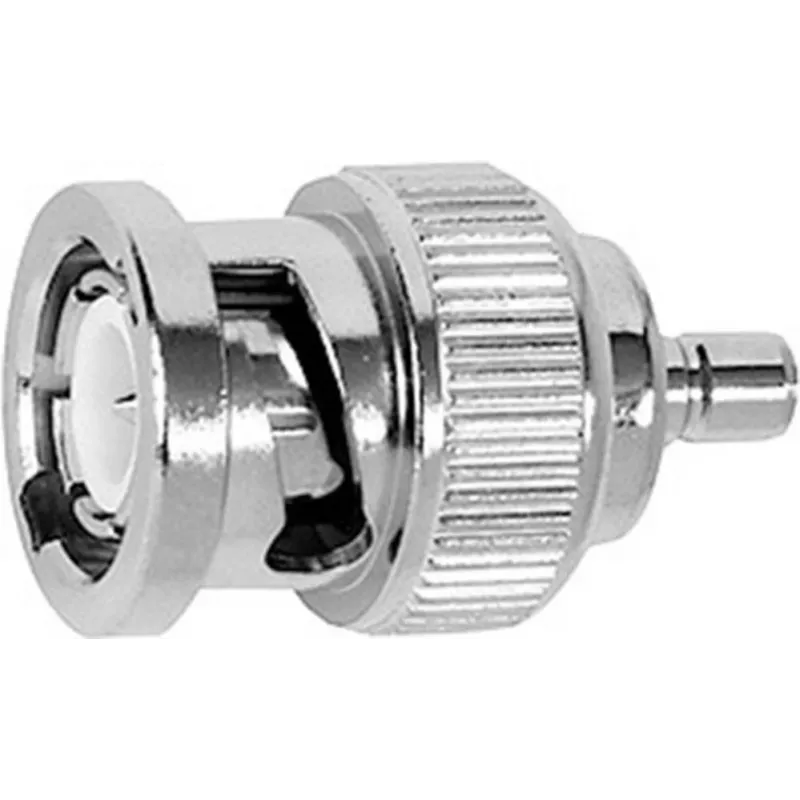

TELEGÄRTNER BNC male to SMB male koaksialinis adapteris, 50 omų, nikeliuotas žalvaris, J01008G0038

50 omų varža ir dažnių diapazonas nuo DC iki 4 GHz – tai šio TELEGÄRTNER J01008G0038 adapterio pagrindas, leidžiantis lengvai sujungti BNC male ir SMB male jungtis turinčią įrangą. Jei namų laboratorijoje, dirbtuvėse ar radijo mėgėjo kampe turite skirtingų standartų RF įrenginių, šis adapteris išspręs suderinamumo problemą be papildomų laidų.

Kodėl verta rinktis

Nikeliuotas žalvaris užtikrina ilgaamžiškumą ir atsparumą korozijai, o auksuoti kontaktai mažina varžą ir išlaiko švarų signalą. PTFE izoliacija puikiai tinka tiek aukštoms, tiek žemoms temperatūroms – nuo -40 °C iki +85 °C. BNC jungtis turi bayonet užraktą, todėl prijungimas greitas ir patikimas.

Techninė specifikacija

• 1 jungtis: BNC male
• 2 jungtis: SMB male
• Varža: 50 omų
• Dažnių diapazonas: DC–4 GHz
• Korpusas: žalvaris, nikeliuotas
• Kontaktai: žalvaris, auksuotas
• Izoliacija: PTFE
• Darbinė temperatūra: -40 °C iki +85 °C
• VSWR: ≤ 1,3 esant 1 GHz
• Dielektrinė atsparumas įtampai: 1,5 kV RMS
• Izoliacijos varža: ≥ 5 GΩ
• Centrinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ

Kam tinka

• RF testavimo ir matavimo stendams
• Transliavimo įrangos sujungimui
• Telekomunikacijų infrastruktūrai
• Laboratoriniams prototipams

Kaip naudoti

Tiesiog prijunkite BNC male kištuką prie BNC lizdo, o SMB male – prie SMB lizdo. Adapteris yra vieno gabalo, parduodamas po 1 vienetą. Atitinka RoHS reikalavimus.

Patarimas: prieš jungdami patikrinkite, ar abiejų įrenginių varža yra 50 omų – taip išvengsite signalo atspindžių ir užtikrinsite stabilų ryšį.
