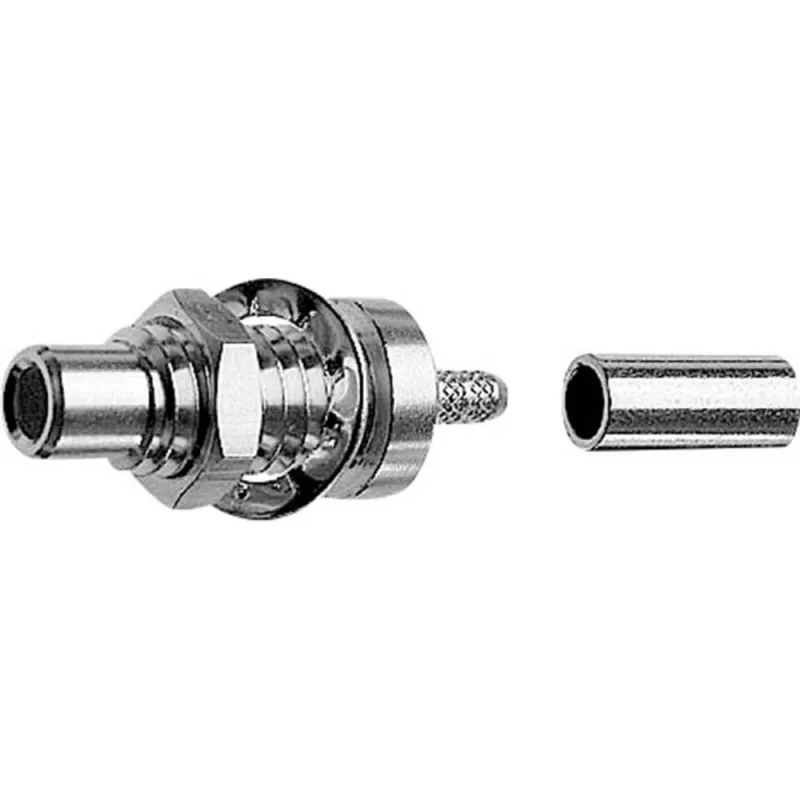

Telegärtner SMC kištukinė jungtis, skydinio montavimo, 50 omų, litavimo, nikelio korpusas, auksuoti centriniai kontaktai J01170A0151

Kai reikia patikimos RF jungties kompaktiškoje įrangoje, ši Telegärtner SMC kištukinė jungtis su skydiniu montavimu yra sprendimas, kuris užtikrina stabilų signalą iki 10 GHz. Jos srieginė sankaba tvirtai laikosi, o litavimo centrinis kontaktas leidžia patikimai prijungti mažo skersmens koaksialinius kabelius.

Kodėl verta rinktis

Auksuotas centrinis kontaktas sumažina kontaktinę varžą ir apsaugo nuo korozijos, o nikeliuotas žalvarinis korpusas yra tvirtas ir ilgaamžis. Dėl mažo VSWR (≤ 1,25 iki 6 GHz, ≤ 1,35 iki 10 GHz) ši jungtis išlaiko aukštą signalo kokybę net aukštu dažniu.

Techninės specifikacijos

• Jungčių serija: SMC
• Jungties tipas: kištukas (vyriškas)
• Montavimas: skydinis / per pertvarą
• Korpuso forma: tiesi
• Impedansas: 50 omų
• Prijungimo būdas: litavimas (centrinis kontaktas)
• Dažnių diapazonas: nuo DC iki 10 GHz
• Įtampos nominalas: 335 Veff
• VSWR: ≤ 1,25 (DC–6 GHz), ≤ 1,35 (6–10 GHz)
• Darbinė temperatūra: nuo -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Sankabos mechanizmas: srieginis (M7 x 0,75)
• Maksimalus skydo storis: 3,2 mm
• Rekomenduojama montavimo kiaurymė: 6,4 mm

Kam tinka

• RF technikams, radio mėgėjams, konstruojantiems ar remontuojantiems kompaktinę ryšio įrangą
• Bandymų ir matavimų įrangos skydiniams RF sujungimams
• Antenų įvadams ant korpusų
• Individualiems RF kabelių mazgams

Kaip naudoti

Jungtis montuojama į 6,4 mm skersmens kiaurymę, o maksimalus skydo storis – 3,2 mm. Centrinį kontaktą lituokite prie koaksialinio kabelio vidinio laidininko, o ekraną – prie korpuso. Dėl srieginės M7 x 0,75 sankabos jungtis tvirtai laikosi ir lengvai atsijungia.

Patarimas: prieš lituodami nuvalykite kabelio galą ir naudokite švarų lituoklį. Kad išvengtumėte signalo nuostolių, įsitikinkite, kad centrinis kontaktas nepaliečia ekrano. Montuodami skydelyje naudokite tinkamo dydžio veržliaraktį, kad nepažeistumėte sriegio.
