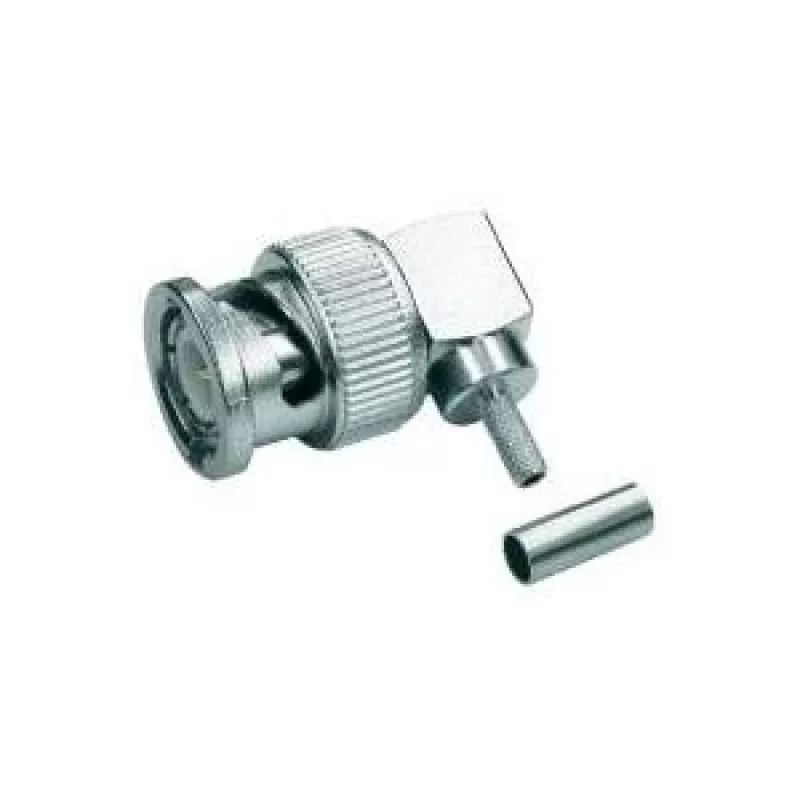

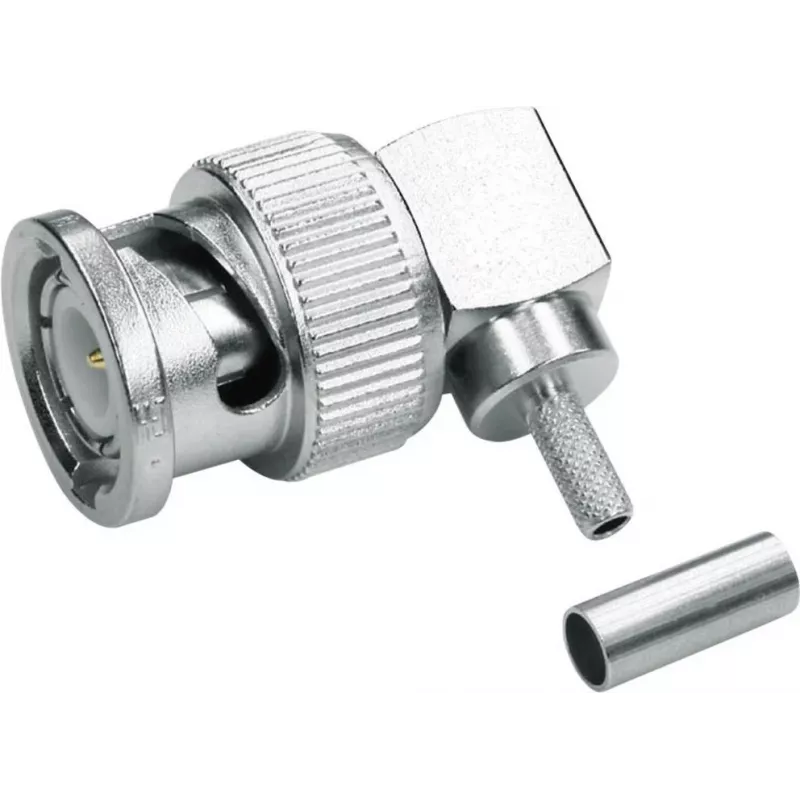

Telegärtner BNC 90° kampinis crimp kištukas 50 omų, skirtas RG 316/U, RG 174 A/U, RG 188 A/U (J01000A0010)

Kai kabeliui trūksta vietos ir tiesus BNC kištukas verčia jį lenkti nepatogiu kampu, šis kampinis kištukas išsprendžia problemą. Kabelis išeina 90° kampu, todėl jungtis išlieka kompaktiška ir nepatiria įtempimo tankiuose įrenginių stovuose ar prietaisų viduje.

Kam skirta

RF technikams, transliacijų inžinieriams ir elektronikos surinkėjams, kurie montuoja mažo skersmens 50 omų koaksialinius kabelius ir ieško patikimos, vietą taupančios BNC jungties.

Pagrindinės savybės

• Kampinis BNC kištukas (vyriškas) su 50 omų varža
• Crimp tipo išorinio laidininko tvirtinimas, vidinio – litavimas
• Suderinamas su RG 316/U, RG 174 A/U ir RG 188 A/U kabeliais
• Auksuotas centrinis kontaktas ir nikeliuotas žalvarinis korpusas atsparus korozijai
• PTFE izoliatorius atlaiko plačią temperatūrų diapazoną nuo -55 °C iki +155 °C
• Skirta nuo DC iki 4 GHz dažniui ir 500 V RMS įtampai

Specifikacijos

• Jungties tipas: BNC kištukas (vyriškas)
• Korpuso forma: kampinė
• Varža: 50 omų
• Tvirtinimas: crimp (išorinis), litavimas (vidinis)
• Kabelių grupė: G07 (RG 316/U, RG 174 A/U, RG 188 A/U)
• Dažnių diapazonas: nuo DC iki 4 GHz
• Įtampos nominalas: 500 V RMS
• Kontaktų danga: auksas (centrinis), nikelis (korpusas)
• Izoliatorius: PTFE
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Dielektrinė atsparumas įtampai: 1500 V RMS
• Kontaktų varža: ≤ 1,5 mΩ vidinio, ≤ 1 mΩ išorinio
• Izoliacijos varža: ≥ 5 GΩ
• Ilgaamžiškumas: ≥ 500 sujungimų ciklų

Patarimai

Naudokite tinkamą crimp įrankį įvorei užspausti, kad jungtis būtų patikima. Nuimkite kabelio izoliaciją pagal jungties matmenis ir pirmiausia prilituokite centrinį kontaktą, tada užspauskite pynę.
