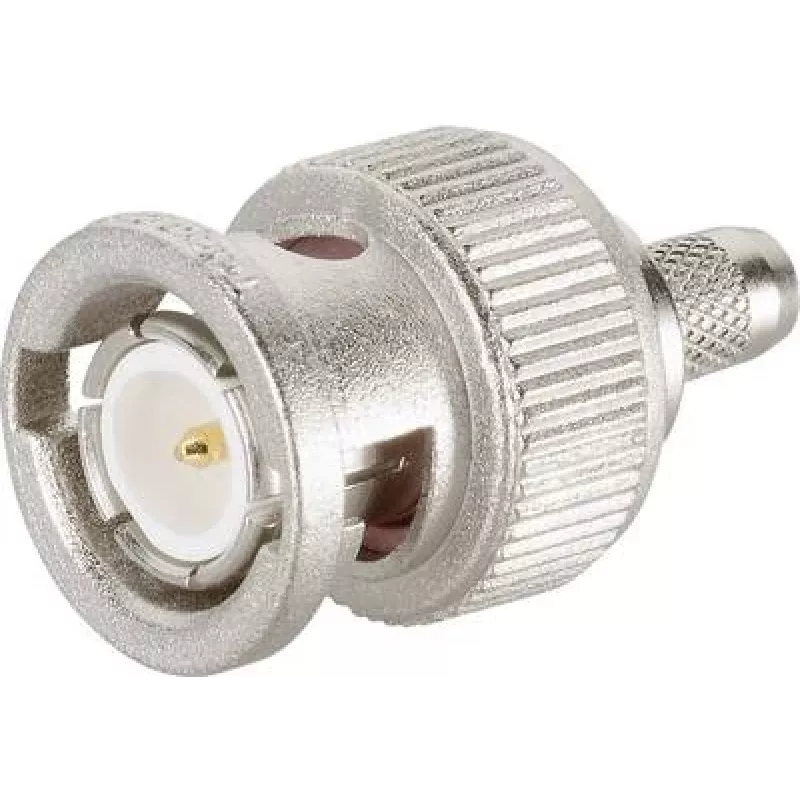

Telegärtner BNC crimp plug 75 Ohm, skirtas RG-59 B/U, auksuotas kontaktas, nikeliuotas korpusas J01002F1288Z

Kai reikia patikimo ryšio vaizdo ar radijo dažnių signalui, BNC jungtis su bajoneto fiksavimu tampa pirmuoju pasirinkimu. Šis Telegärtner BNC crimp plug 75 Ohm, skirtas RG-59 B/U kabeliui, pasižymi auksuotu centriniu kontaktu ir nikeliuotu žalvariniu korpusu – tai užtikrina mažą kontaktinę varžą ir atsparumą korozijai net ilgai naudojant.

Kodėl verta rinktis šią jungtį?

Auksuotas kontaktas – signalas perduodamas be nuostolių, o nikeliuotas korpusas apsaugo nuo išorės poveikio. PTFE izoliacija išlaiko stabilias dielektrines savybes net esant temperatūrai nuo -40°C iki +85°C. Crimp tipo prijungimas užtikrina patvarų, vibracijai atsparų sujungimą, kuris laikui bėgant neatsilaisvina.

Kam tinka?

• Vaizdo stebėjimo sistemoms (CCTV) ir transliacijų įrangai
• Telekomunikacijų ir duomenų perdavimo tinklams
• Bandymų ir matavimų laboratorijoms
• RF signalų paskirstymo sprendimams

Pagrindinės specifikacijos

• Jungties tipas: BNC male (kištukas)
• Varža: 75 Ohm
• Kabelio suderinamumas: RG-59 B/U
• Prijungimas: crimp (centrinis ir išorinis)
• Dažnių diapazonas: DC–1 GHz
• Įtampos nominalas: 500 V RMS
• Kontaktinė varža: ≤1,5 mΩ centrinio, ≤1,0 mΩ išorinio
• Izoliacijos varža: ≥5 GΩ
• VSWR: ≤1,20 esant 1 GHz
• Darbinė temperatūra: -40°C iki +85°C
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontakto medžiaga: žalvaris, auksuotas
• Izoliacijos medžiaga: PTFE
• Pakuotės kiekis: 1 vnt.

Kaip naudoti

Prieš montuodami įsitikinkite, kad kabelis tiksliai atitinka RG-59 B/U specifikaciją. Nuimkite izoliaciją reikiamu ilgiu, užmaukite crimp žiedą, įstatykite centrinį laidininką į jungtį ir suspauskite specialiomis crimp replėmis, skirtomis BNC jungtims. Patikrinkite, ar jungtis tvirtai laikosi ir ar nėra trumpojo jungimo.

Patarimas: naudokite tik kokybiškas crimp priemones, skirtas būtent BNC jungtims – taip pasieksite garantuotą signalo kokybę ir ilgaamžiškumą. Montuodami visada patikrinkite kabelio matmenis, kad jie atitiktų RG-59 B/U reikalavimus.
