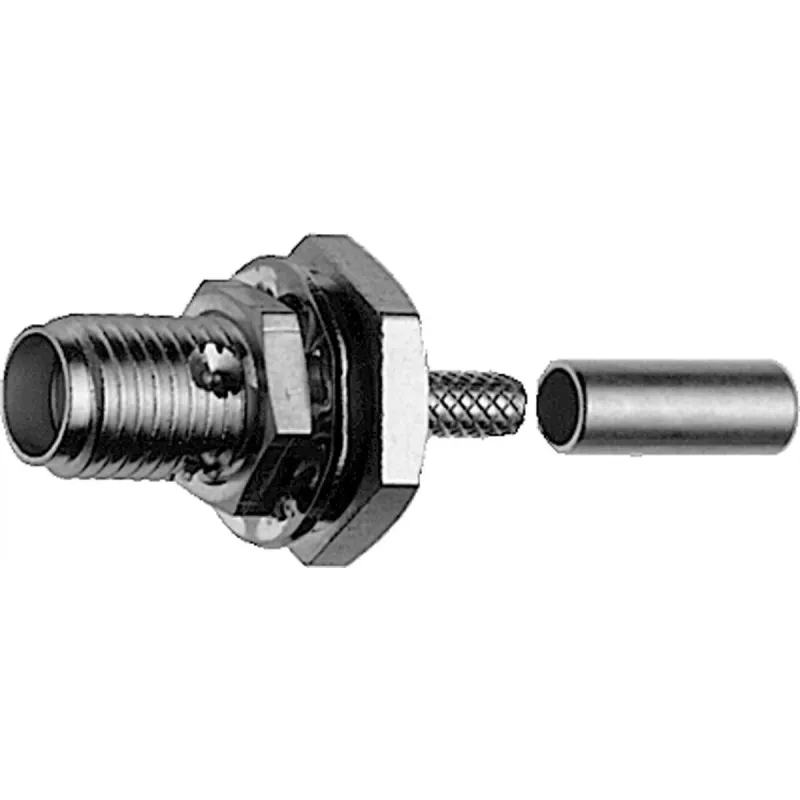

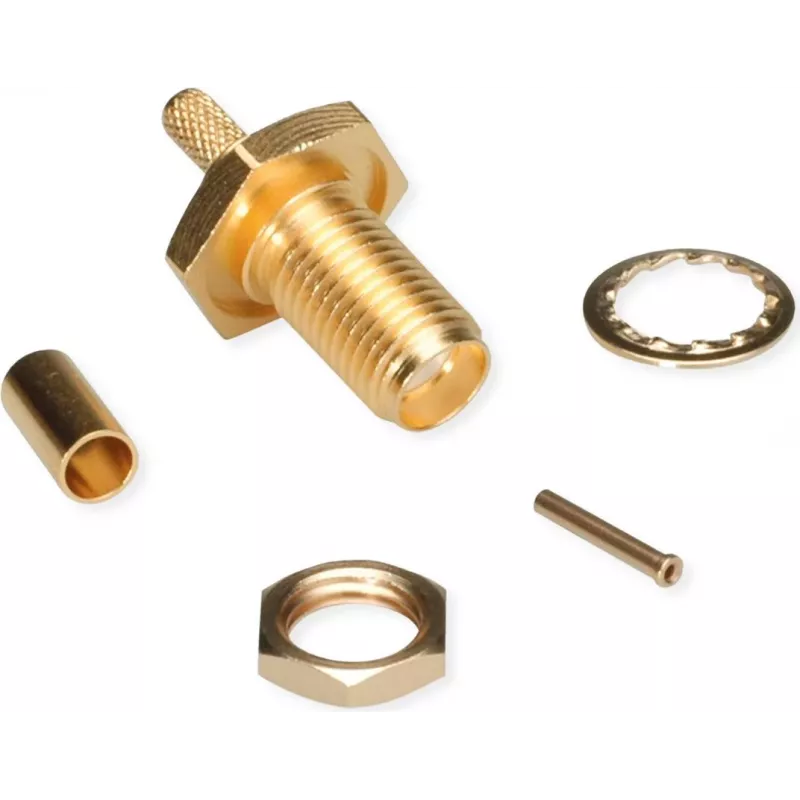

Telegärtner SMA lizdinė crimp jungtis RG-316/U kabeliui, auksuota, 5 vnt. (J01151A0001)

Kai reikia patikimo ir ilgaamžio ryšio RF grandinėse, dažnai susiduriama su prastos kokybės jungtimis, kurios praleidžia signalą arba oksiduojasi. Telegärtner SMA lizdinė crimp jungtis sukurta taip, kad užtikrintų stabilų kontaktą net ir reikliomis sąlygomis. Ši jungtis skirta RG-316/U kabeliui, tačiau tinka ir kitiems ploniems koaksialiniams kabeliams.

Privalumai

Crimp tvirtinimas užtikrina tvirtą ir patvarų sujungimą, o auksuoti kontaktai ir korpusas sumažina kontaktinę varžą bei apsaugo nuo korozijos. Jungtis atlaiko iki 6 GHz dažnį, todėl tinka įvairioms radijo dažnių reikmėms.

Kam tinka

• RG-316/U koaksialiniam kabeliui
• RF įrenginiams, veikiantiems iki 6 GHz
• Montavimui vietoje ir remontui

Pagrindinės specifikacijos

• Jungties tipas: SMA lizdinė (moteriška)
• Montavimo tipas: kabelinė
• Korpuso forma: tiesi
• Tvirtinimo būdas: crimp
• Kabelių grupė: G07
• Suderinami kabeliai: RG-316/U, RG-174/U, RG-188/U, LMR-100
• Varža: 50 Ohm
• Dažnių diapazonas: DC–6 GHz
• Kontaktų danga: auksas
• Korpuso danga: auksas
• Kontaktų medžiaga: berilio varis
• Korpuso medžiaga: žalvaris
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 750 Veff (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500
• Atitiktis RoHS: Taip
• Kiekis pakuotėje: 5 vnt.

Naudojimo patarimai

Naudokite tinkamą crimp įrankį ir laikykitės standartinės surinkimo tvarkos, kad užtikrintumėte patikimą RF ryšį net ir sudėtingomis sąlygomis.
